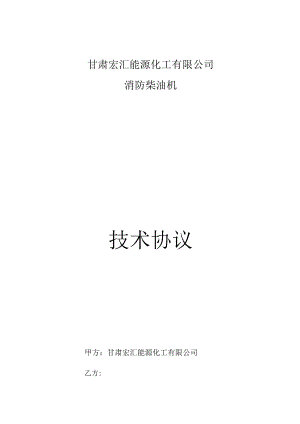

甘肃宏汇能源化工有限公司消防柴油机技术协议.docx

甘肃宏汇能源化工有限公司消防柴油机技术协议甲方：甘肃宏汇能源化工有限公司乙方:甘肃宏汇能源化工有限公司消防柴油机采购招标技术协议甲方：甘肃宏汇能源化工有限公司乙方：就甲方动力区域消防泵柴油机采购，经双方友好协商，达成如下技术协议。本协议为采购招标技术协议，与甲方提供的订货资料一并作为乙方投标时商务报价的依据。在签署商务合同时，本协议需补充完善后作为商务合同的附件，与商务合同具有同等的法律效力。本协议一式3份，三方各1份。1 .总则1.1 本协议提出的是最低限度的技术要求，乙方应遵守本协议和订货资料及行业最新标准和规范。选材、制造、检验、试验和交货应严格按照甲方提供的消防柴油机技术要求和本技术协议。如果以上条件存在不一致时，以严者为准。乙方承诺提供符合本协议和行业最新标准规范的优质产品。并保证其乙方亦遵守上述要求，对所供设备的成套性负全责。1.2 除了在本协议中已经明确的购件外，乙方承诺均在乙方注册的工厂完成制造全过程。1.3 乙方在制造过程中的任何变更须事先以书面形式征得甲方的书面确认，同意后方可变更。但甲方对乙方提供的资料，并不能免除乙方对所供设备应负的所有责任。1.4 在乙方中标及签订商务合同之后，甲方保留对本技术协议提出补充和修改的权力（补充修改的内容不降低本协议标准，不影响合同总价），乙方承诺予以积极配合，具体事宜由双方协商确定。1.5 乙方负责将甲方提供的泵头与乙方提供的柴油机配套通过公安部消防产品合格评定中心强制性CCCF认证（消防泵整体认证）。1.6 甲方提供泵头，乙方负责提供与泵头相匹配的柴油机及附属设备设施,泵头在运输过程中造成的损坏由乙方负责。L7在本协议执行过程中，互相尊重对方利益，承诺保守对方的技术和商务机密。2 .设备参数及柴油机技术要求2.1现有消防泵头主要技术参数:1泵头型号XBD12.4/160-300N42额定流量160L/S3额定压力1.24MPa4最大工作压力1.38MPa5转速1480rpm6配套功率355KW7执行标准GB6245-20068重量995Kg3 .供货范围：3.1 消防柴油机技术要求:序号名称技术要求单位数量备注1配套柴油机（水冷）依据现有消防泵头技术参数匹配台12公共底座公共底座、包括地脚螺栓、螺母等套13联轴器及护罩依据现有消防泵头匹配套15油箱及管路满足使用6h套1柴油机油箱需放置室外并制作相应配套保护、保温箱体，柴油机排气烟囱需连接到室外排放。6控制柜（带浪涌防护器）和仪表（带浪涌防护器）IP55控制柜壳体材料：CS套17控制柜与柴油机间电缆配套套18自动排气阀配套套19排烟气管道（至泵房外）配套套110消音器配套套111波纹管配套套112铅酸蓄电池两组蓄电池，单组容量满足12次启动尝试套113冷却水加热器配套套114流动指示器配套套115调速器调速器可现场调整，在水泵最大负荷时，维持额定转速，调速器能在零流量与最大负荷之间调节，转速可在±10%范围内调整套116超速停车装置当转速超过额定转速20%时机组报警停机，柴油机应安装人工机械复位的超速空气切断阀。套117配套油箱液位计防爆玻璃管套1加装防护措施。注：配带自动化控制屏；柴油机配带专用工具一套。序号名称规格型号计量单位数量供应厂商备注1空气滤芯柴油机配套件22燃油滤芯柴油机配套件23柴油机机油滤芯柴油机配套件2随机备件清单（含在总价内）4 .乙方工作范围乙方应完成供货范围的制造、检验和试验、运输、交货验收、文件资料交付、指导安装、缺陷处理等全部工作，包括但不局限于下列内容：4.1 按订货资料如期完成消防泵柴油机的制造。4.2 表面处理及涂漆（消防红）。4.3 甲方提供的泵头返厂与柴油机配套实验过程中所产生的一切费用（道路运输）由乙方承担。4.4 4整体运输到甲方指定交货地点交货。4. 5提供要求的文件资料。4.6国家法规规定的和甲方要求的检验验证资料。4. 7相关文件中规定的其他工作4.8合同签订后3日内乙方应及时提供满足设计院所需的资料和图纸。5套纸质版及相应的电子版本资料1套。4 .9设计图纸及技术规格书必须在合同签订后3日内提交甲方审核通过。5 .柴油机技术要求5.1柴油机设计制造标准应严格执行T/CECS718-2020柴油机消防泵组技术规程5.2柴油机的冷却方式为换热器冷却（闭式循环热交换型发动机）。当热交换系统利用消防泵供水时，其设计压力应大于供水管网的最高工作压力。热交换器冷却水及其管路由乙方负责。5.3柴油机应采用压缩式点火型柴油机。柴油机压缩比不应低于15,且转速达到IOOOrPm时，输出扭矩应能达到最大扭矩值的50%以上。柴油机消防水泵应具备连续工作的性能，试验运行时间不应小于24小时。5.4柴油机额定功率应校核海拔高度和环境温度对柴油机功率的影响，当海拔高度超过90m时，柴油机额定功率应按海拔高度每上升30Om减少3%进行修正；最高工作温度超过25°C时，柴油机额定功率应按最高工作环境温度每升高5.6°C减少1%进行修正。5.5在离开柴油机1.Om处的噪音水平不超过105分贝。柴油机与水泵采用弹性柱销联轴器直接联接。5.6柴油机装有调速器，调速器可现场调整，在水泵最大负荷时，维持额定转速，调速器能在零流量与最大负荷之间调节，转速可在±10%范围内调整。柴油机应采用压缩式点火型柴油机。柴油机功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。5.7 必须使用符合613252的丙类柴油，在系统管路上应安装带油水分离装置的粗滤器。当采用70#丙类柴油时，其无任何辅助措施的启动极限温度不应高于-5°Co5.8 柴油机装有超速停车装置。当机组转速超过额定转速10%时，应发出报警信号；在机组超速时，在控制盘上连续显示超速故障信号，直到装置手动到正常位置，并可手动再重新启动。当转速超过额定转速20%时机组报警停机。柴油机应安装人工机械复位的超速空气切断阀。5.9 柴油机启动方式是电启动，由24V蓄电池组供电。每台机组应配备两套蓄电池组，并能实现自动切换，并可实现并联启动功能；蓄电池组为铅酸型充放电式，每套蓄电池组容量应能满足机组6分钟内反复启动6次的要求（15秒钟启动，停15秒，连续6次）。蓄电池应保证水泵随时自动启动的要求。柴油机应具有应急机械启动功能和手动盘车功能。5.10乙方应根据各台柴油机的启动马达功率结合（5.6）要求，配置免维护蓄电池，并配备相应蓄电池的支架，整体采用热浸锌防腐处理，加以防止蓄电池振动、滑移、短路、淋水、机械损伤的防护固定罩。5.11自动充电设备为保证机组的启动和控制用电，蓄电池组配备有两种充电方式，一种为机组发电机充电，另一种为控制柜充电器充电。柴油机自带充电发电机在机组正常运行时为电瓶充电。控制屏柜内浮充电装置在机组处于自动状态待命时，能够为电瓶进行浮充电。当机组接收启动指令时，自动切断浮充电装置，当机组自动停机后，自动结合浮充电装置。该装置应具有过流、短路等保护功能及自动充电功能。充电设备在额定电压下，应能利用不损坏蓄电池的方式把电能输入彻底用完的蓄电池，24h内将蓄电池重新蓄存到100%的蓄电池额定容量值。(1)充电设备应标明其能进行充电的最大容量蓄电池的容量或安倍小时数。应安装一个精度为正常充电速度5%的电流表以显示充电设备的工作情况。(2)充电设备的设计应保证在柴油机自动或手动启动点火时不会被损坏或烧断保险丝。(3)在无论何时蓄电池要求充电的情况下，充电设备都应按最大的速率进行充电。(4)乙方所提供的管件，阀门等附件考虑到柴油机超速运转时的压力。(5)柴油机油箱由乙方提供，包括支架、连接油路及附件。油箱独立设置，需后期与设计院对接平面，设计油路管道。柴油机大油箱(一对一)、小油箱(一对一)及配套管路由乙方供货。(6)柴油机油箱液位计采用防爆玻璃管，并加装防护措施。(7)每台柴油机排气管应独立设置。柴油机排气管的口径、长度、弯头的角度及数量应满足产品的技术要求。柴油机排气管及辅助设施由乙方设计及供货。排气管应引向安全方位且应能防止进水。5 .12柴油机控制柜(含蓄电池ATS切换装置)要求(1)柴油机控制柜面板布置：开关(电源开关、控制柜手自动转换开关)；按钮(启动按钮、停机按钮、紧急停机按钮、试灯按钮、复位按钮)；信号灯(电源失电、运转、自动状态、油压低、油温高、水温高、超速、三次启动失败、燃油液位低、电瓶电压低)，应具有显示柴油机的运行状态及启动成功的信号指示，该信号指示的电源不应来自于柴油机的发电机或充电器。(2)柴油机消防泵组应配备以下监视仪表：消防泵转速表(累计计数式)；柴油机油压表；柴油机水温表；燃油油位表；充电电流表；蓄电池电压表。（3）控制要求：在控制线路故障时，为蓄电池供电的主蓄电池接触器、开关应能人工机械合上。核心控制采用西门子品牌的可编程控制器（PLC）,带通讯接口（RS485）及不同信号类型与之对应的浪涌防护器等，并提供源程序及编程梯形图。手动操作功能：柴油机消防泵在自动控制功能发生故障的情况下，应仍能手动操作，保证柴油机消防泵正常工作。超速故障信号应送至控制柜，该控制柜不能复位直到超速停机装置被手动复位至正常位置。柜内各元器件均采用优质产品。控制柜（含蓄电池及ATS切换装置）现场布置以柴油机为中心10米以内的位置安装，由乙方配备所有连接的电缆（控制柜与柴油机之间），该电缆均采用阻燃耐火型交联聚乙烯绝缘多股铜芯电缆。控制柜（含蓄电池及ATS切换装置）的所有母线均加装性能优良的热缩套管，热缩套管的绝缘材料均为阻火、防潮型。并按相别标明颜色（A、B、C相分别为黄、绿、红色，零线为黑色，正极为红色，负极为蓝色）。控制柜需考虑超速空气切断阀的控制。（4）柜体要求：防护等级：IP55；柜体材料：均采用L5mm厚的优质不锈钢板，门板为2mm,壳体喷塑防腐处理，油漆颜色为消防红；外形尺寸：便于操作、维修，须预留一定的空间，具体图纸由出卖人提供，经甲方和设计方确定后方可生产；结构型式：户内型立柜式，前开门;抗振动性能：控制柜处于不通电状态，进行频率为5Hz60Hz、振幅为0.19mm、扫频速率为1倍频程/min、持续时间为IOmin的振动试验，试验后不出现故障、不影响正常工作。控制柜内布局：应有足够空间，便于电缆通入及接线；箱体底部：电缆从箱体底部穿入，配置适合于电缆直径的夹紧密封接头，并预留4个电缆夹紧密封接头；所有操作按钮和控制开关位置均设有标签框，并由文字标识，文字应清晰可见。控制柜（含蓄电池ATS切换装置）的现场接线图、原理图应永久地附着在柜门内侧。温升：控制柜（含蓄电池ATS切换装置）温升值应符合GB/T7251.1-1997的规定。（5）接线：柜内布线应整齐、工艺美观，接线应正确、牢固、可靠，均采用压接型镀锡线鼻子。二次线的线码套管采用热转印方式，字体要求大小适宜、清晰、不褪色。控制柜内的每个组件应清楚地标明其对应于电气原理图上的
