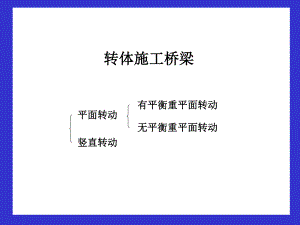

转体施工桥梁转体施工桥梁平面转动平面转动竖直转动竖直转动有平衡重平面转动有平衡重平面转动无平衡重平面转动无平衡重平面转动 桥 址：四川省巫山县 主跨结构： 122米钢筋混凝土箱形拱桥施工方法：无平衡重平面转体施工法（首次采用）箱拱预制：右岸半跨是全宽一次预制，左岸半跨分 成单箱分别在上、下游预制，不对称转 体到对称转体再合拢。巫山龙门桥桥 址：广州东南西环高速公路西环线上跨越珠江 主航道主跨跨径组合： 76+360+76(m)（全桥总长1084米） 桥 下 净 高：34米设 计 荷 载：汽-超20，挂车-120级，8级地震设防主 拱 矢 跨 比：1/4.5桥 跨 结 构：三跨连续自锚中承式钢管混凝土拱桥钢管混凝土的主拱，劲性钢骨架外包混凝土的边拱肋，高强度钢绞线构成的系杆主 拱 肋 截 面：8.79 x 3.45m4.75m x 3.45m 拱 座 尺 寸：长20米，宽10.5米，高9.888米承 台 尺 寸：52.95m x 36.5m x 5m 桩基（ 9#墩 ） 54.95m x 26m x 5m 桩基（ .10#墩 ）施 工 方 法：岸上立架拼装拱肋，然后竖转加平转，合拢成拱；随着施工加载顺序逐步张拉系杆中的预应力束，以平衡主拱所产生的水平推力，最终形成对拱座基础只有较小水平推力的拱桥，使拱座相应变得轻巧。主要工程量主桥桩基础：（3.01.5）1727m3/92根主墩承台混凝土：14388m3拱座混凝土：4632m3上部钢结构：7498t其它结构钢材：3135t上构、桥面系及其它结构混凝土圬工量：16969m3转体施工设施：钢材6784t 混凝土7228m3 转动体结构几何尺寸：长258.71m 宽39.4m 高86.285m 平转角度：（9#墩）117.1117（10#墩）92.2333转盘环道直径：33m 宽1.1m 主拱竖转结构总重：2058t平转结构总量：13685t 索塔高：63.428m 转体施工主要参数
