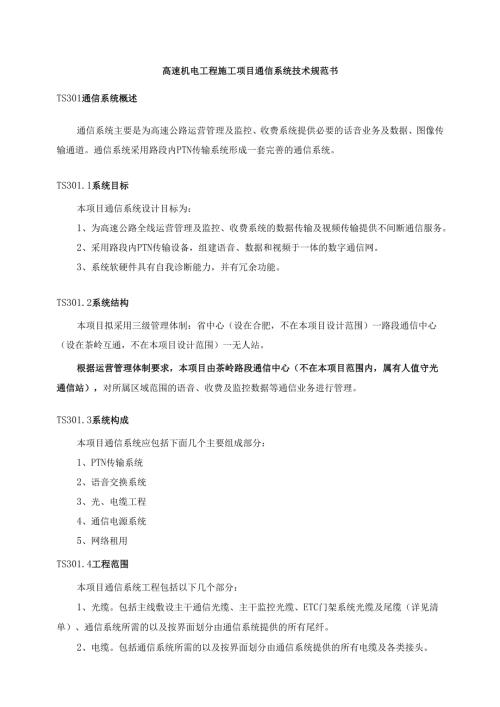

高速机电工程施工项目通信系统技术规范书.docx

高速机电工程施工项目通信系统技术规范书TS301通信系统概述通信系统主要是为高速公路运营管理及监控、收费系统提供必要的话音业务及数据、图像传输通道。通信系统采用路段内PTN传输系统形成一套完善的通信系统。TS301.1系统目标本项目通信系统设计目标为：1、为高速公路全线运营管理及监控、收费系统的数据传输及视频传输提供不间断通信服务。2、采用路段内PTN传输设备，组建语音、数据和视频于一体的数字通信网。3、系统软硬件具有自我诊断能力，并有冗余功能。TS301.2系统结构本项目拟采用三级管理体制：省中心（设在合肥，不在本项目设计范围）一路段通信中心（设在茶岭互通，不在本项目设计范围）一无人站。根据运营管理体制要求，本项目由茶岭路段通信中心（不在本项目范围内，属有人值守光通信站），对所属区域范围的语音、收费及监控数据等通信业务进行管理。TS301.3系统构成本项目通信系统应包括下面几个主要组成部分：1、PTN传输系统2、语音交换系统3、光、电缆工程4、通信电源系统5、网络租用TS301.4工程范围本项目通信系统工程包括以下几个部分：1、光缆。包括主线敷设主干通信光缆、主干监控光缆、ETC门架系统光缆及尾缆（详见清单）、通信系统所需的以及按界面划分由通信系统提供的所有尾纤。2、电缆。包括通信系统所需的以及按界面划分由通信系统提供的所有电缆及各类接头。3、潜山收费站、独秀山收费站光网络单元ONU等通信设备的供货、安装、调试、测试、开通、试运行、人员培训等。4、潜山收费站、独秀山收费站站部直传主链路、站部直传备用链路的租赁、开通。5、全线业务电话、指令电话的供货、安装、调试、测试、开通、试运行、人员培训等。6、全线各通信站电源设备的供货、安装、调试、测试、开通、试运行、人员培训等。7、为构成本通信系统，与相邻各有关路段通信站网必须配合建设的工程。TS301.5界面划分通信系统承包人应本着真诚、友好、合作的精神,协调与其他承包人的工作。通信系统承包人与其他系统承包人的界面划分详见“技术规范”第一册“总则”的TSlOL3条款。TS302通信传输系统TS302.1PTN传输系统概述收费站至省联网中心应建立稳定、可靠的通信链路，确保交易数据、稽核数据和监测数据等实时上传以及MTC车辆通行费的快速计算及查询，通信链路亦采用主备链路。其中主链路为PTN网络。路段内PTN传输系统为沿线设施之间的监控、收费系统的数据及语音业务提供传输通道。本项目干线网和接入网系统速率按IOGE等级PTN系统配置。根据项目管理规划，由茶岭路段通信中心（不在本项目范围内，属有人值守光通信站），对所属区域范围的语音、收费及监控数据等通信业务进行管理。本项目全线共设置无人通信站2处：K14+620独秀山收费站通信站、K29+600潜山收费站通信站。本系统承包人应完成本项目沿线新增无人通信站内PTN传输等设备及辅材的采购、安装、调试以及其他相关工作。TS302.2工程范围1、潜山收费站、独秀山收费站通信站光网络单元ONU设备（含0DF/MDF/EDF.101001000Mbs以太网板、开关电源、RS-232/RS-485转以太网协议转换器、蓄电池组等）1套；2、按照通信组织进行业务的调整及调试；3、完成本系统所需的其它所有材料及工作。TS302.3系统配置1、传输系统配置PTN传输系统主要设备由以下几部分组成：（1）干线网本项目不设置干线传输设备，仅为相邻路段干线联网预留相应数量的光纤。通过与本项目同期计划施工的相邻路段S22天天高速安庆至潜山段（凉亭至月山）茶岭路段中心现有的干线传输设备与相邻的路段连接。（2）综合业务接入网综合业务接入网采用IOGE等级的PTN分组传输系统。在潜山收费站、独秀山收费站2处设置无人通信站，配置光纤网络单元（ONU）,与S22天天高速安庆至潜山段（凉亭至月山）沿线各通信站共同组成IOGE等级双纤自愈环网，接入凉亭至月山段茶岭路段中心设置的光线路终端OLT（不在本项目范围），为沿线语音、数据、图像业务提供传输通道。（3）本项目各利用茶岭路段中心计划设置的PTN网管系统（不在本项目范围），对各通信节点进行统一管理。（4）投标人在投标文件的技术建议书（该建议书含在施工组织设计里）中，必须给出传输系统的详细配置清单。2、电源及配线架系统(1)电源在各无人通信站安装高频开关电源及相应的蓄电池组，为接入网设备提供-48V直流电源。沿线的接入网设备采用自带直流电源方式供电。详见清单。(2)通信站配线设备本工程在潜山收费站、独秀山收费站各配置一套432芯容量的光配线单元。在各无人通信站配置24芯以太网配线模块。本项目通信站ODF与EDF配线模块采用混合配线柜。ODF光连接器应为FC/PC型，指标要求如下： 连接衰减：0.5dB反射损耗：40dB 连接器寿命：插拔100O次仍能满足性能要求 尾纤和软纤的2m截止波长必须符合：入CWl24Onm 光配线架应有护板，尾纤应有收容盒。TS302.4PTN传输系统指标1、系统配置(1)总体要求接入层设备(ONU/0LT)：PTN设备交换容量不低于160Gbps;背板容量不低于160Gbps;包转发率不低于130Mpps;设备支持不少于16个IOGE端口接入；不少于48个GE端口接入；不少于48个FE端口接入；不少于80个El接口，支持STMT业务接入，设备可平滑升级到40G等级。设备的交换容量满足工程要求，整机满配置下无阻塞交换。设备支持各种拓扑组网能力：环形、环带链、环相交、环相切、MESH组网。网络支持TDM以太等多种业务的综合承载，实现用户业务综合接入。业务在网络中应采用通道(PW伪线)、路径(LSP)的方式传送，保证网络流量可规划，保证业务QoS、时延、抖动等指标。应保证所有的路径/通道保护倒换时间小于50mso数据业务在整个网络的时延要小于5ms,时延变化小于1ms,丢包率承诺速率下小于0.001%支持时钟（频率）、时间同步功能。采用电信级网管TMN实现图形界面方式管理，网管应实现网络拓扑、业务端到端配置/查询、端到端路径/通道的告警和性能监控/管理。具备无业务中断的软件升级能力。设备网管系统及网元配置、所承载业务均需支持IPV4及IPV6协议。（2）保护倒换要求网络级保护必须提供电信级的保护功能，故障切换时间不超过50ms。保护机制必须确保各种业务的服务质量仍然维持不变。保护切换时间不受业务量的限制。保护机制必须确保不发生广播风暴。提供多点故障的保护能力。保护机制的设置必须简单，避免命令行操作。支持路径（LSP）保护能力,包括MPLS/MPLS-TPLSP1+1/1：1保护。支持环形复用段保护，RPR保护，VP-Ring/VC-Ring保护、支持线性复用段保护等主流的网络保护功能。设备支持主要部件的1+1备份保护。设备以太网接口支持链路聚合（LAG）保护，LAG具备跨板卡的链路聚合保护能力。设备最大支持的链路聚合保护组不少于64个保护组，每个链路聚合保护组成员最大数量应不少于4个。设备支持快速重路由保护，业务恢复时间不超过50ms。设备级保护能力支持主要功能模块的1+1冗余备份能力，主要功能模块应包括：电源，交换单元，时钟，主控单元。设备带电进行其他槽位板卡的热插拔维护操作，不影响已有业务。设备的El处理单元支持支路保护倒换TPS能力。(3)性能要求设备的误码性能单个设备在规定条件范围下工作时，自环连续测试24小时应无误码。关键参数检验准则要求设备提供多种OAM机制，支持MPLS/MPLS-TP、以太网OAM、以太网链路OAM.BFD管理机制，由投标厂家提供连续信号丢失(LOC)、帧丢失测量(LM)、时延测量(DM)的功能和检验准则。设备的告警功能设备的告警功能应符合ITU-T建议G.782、G.783、G.784的要求。(4)QoS要求支持如下的分类和标识策略：以太网端口、VLANID(包括SVLAN,CVLAN)>802.Ip、DSCPIPPRECEDENCE>MPLSEXP等方式。支持基于可配置项的复杂流分类(可配置项为源、目的MAC,源、目的IP地址，端口号等组合)。支持支持出方向基于端口和基于队列的整形。支持8级优先级处理能力。支持接入以太网报文、IP报文、MPLS报文的VLAN优先级、IPDSCP、EXP与PHB服务等级间的映射。支持TDMCES业务优先级与PHB服务等级间的映射设备应支持基于MPLS的QoS和基于Ethernet的QoS特性支持入口和出口的流量监管，支持队尾丢弃(TaiIDrop)缓存策略，支持SP+WRR混合队列调度，支持基于优先级队列的流量整形功能和基于端口的流量整形功能。业务支持能力设备支持10GE、GE规模组网能力；支持TDMEl接口、以太接口。具有对L2VPN专网业务的支持能力。具有对VolP业务的支持能力。以太网业务处理支持以太专线E-Line业务传送能力。支持E-Tree业务传送能力。支持L2功能：支持端口全双工工作模式；支持端口（电）100OM,及10/10OM自动协商功能；支持端口速率、双工模式、流控、MTU用户可配；支持L2Switch功能；支持基于全双工方式下IEEE802.3xPause帧机制的端口流控功能；支持入向和出向端口镜像功能；支持广播/组播/未知单播包的风暴抑制功能；支持Jumbo帧功能。支持L3功能：基于VLAN的三层接口；基于ML-PPP的三层接口；基于VCG的三层接口；基于GRE的三层接口；基于Qx口的三层接口；基于DCC通道的三层接口；支持OSPF、ISIS、BGP协议。MPLS功能:MPLS系统架构符合标准RFC3031；标签栈结构符合标准RFC3032；每平台标记空间管理功能；静态/动态标签的分域管理；入口节点业务及标签处理功能；出口节点业务及标签处理功能；中间节点标签处理功能；标签栈嵌套（3层）。PTN设备应支持完善的VPWS和VPLS功能。L3VPN采用BGP/MPLSVPN技术，遵循RFC4364协议。支持IEEE规定的三种生成树协议：标准生成树（STP）、快速生成树（RSTP）及多生成树（MSTP）o在简单拓扑环境下（网络层次不大于2层），标准生成树协议的链路收敛时间不大于45秒,快速生成树协议的链路收敛时间不大于5秒。设备必须支持基于物理端口打开/关闭或者透传生成树协议功能。支持多段伪线MS-PW功能：支持配置MS-PW的方式；支持不同方式建立的分段PW的对接。TDM业务处理支持TDMoverPWE3功能。支持TDMCES业务的非结构化仿真模式(SATOP),符合RFC4553的要求。支持通道化VC12仿真模式(CEP),符合RFC4842的要求。(6)OAM能力要求支持以太网OAM和MPLS-TPOAM,实现快速故障检测和业务保护，保证电信级的服务质量。OAM模块应基于硬件实现，设备不应因处理OAM业务条数增加而导致性能下降。为实现50ms的电信级保护能力,投标方设备OAM协议报文(包括CC,FFD)发送周期应可设置，支持协议报文的最小发送周期为3.3ms,且汇聚中心设备支持的OAM实例数量应不小于2ko支持快速故障监测，故障检测时间应不大于IOms,确保50ms倒换时间。支持以太网业务OAM,该功能符合IEEE802.Iag和ITU-TY.1731o支持以太网链路层OAM,该功能符合IEEE802.3ah标准。
