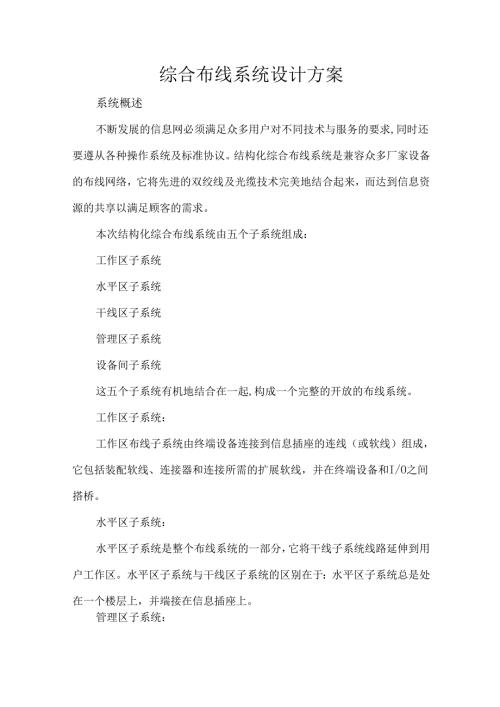

综合布线系统设计方案.docx
综合布线系统设计方案系统概述不断发展的信息网必须满足众多用户对不同技术与服务的要求,同时还要遵从各种操作系统及标准协议。结构化综合布线系统是兼容众多厂家设备的布线网络，它将先进的双绞线及光缆技术完美地结合起来，而达到信息资源的共享以满足顾客的需求。本次结构化综合布线系统由五个子系统组成：工作区子系统水平区子系统干线区子系统管理区子系统设备间子系统这五个子系统有机地结合在一起,构成一个完整的开放的布线系统。工作区子系统：工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。水平区子系统：水平区子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平区子系统与干线区子系统的区别在于：水平区子系统总是处在一个楼层上，并端接在信息插座上。管理区子系统：控制建筑物各楼层配线间内所有信号传输的路由，由分配线架（IDF）及跳线组成。干线区子系统：通过垂直主干线缆实现楼层分配线间（IDF）到总设备间（MDF）的通信线路连接。设备间子系统：主要是由服务于计算机系统、网络集线器（HUB）、程控交换机（PABX）等的铜缆和光缆配线架、机柜、交联跳线、标签标记及地线等组成。系统功能要求1 .实用性：完全满足所支持的数据、多媒体等系统的传输速率和传输标准的要求。系统可为数据及高清晰度图像信息提供高速（100Mpbs以上）及带宽（100MHZ以上）的传输能力，并完全满足千兆以太网以及ATM的需求。2 .开放式结构：本系统方案完全符合EIA/TIA-568A、EIATIA-569A>IS01180KEN50173>CECS72.97>CECS89.97等国际标准、中国国家标准及相关的其它标准规范。能支持综合信息（话音、数据、多媒体）传输和连接，实现多种设备配线的兼容。本综合布线系统能支持所有的数据处理（计算机）的供应商的产品，支持各种计算机网络的高速和低速的数据通讯，可以传输所有标准的模拟和数字的话音信号，具有传输ISDN的功能，可以传输模拟图像、数字图像以及会议电视等的多媒体信号。3 .可扩展性：能在设备布局和需要发生变化时实施灵活的线路管理。园区内所有弱电系统服务的各种拓扑结构的管理网络计算机、数据终端设备、传真绘图等图形图像设备以及话音设备等插入标准插座内，当这些设备的位置发生变化时，只需作一些简单的跳线，而不需敷设和安装新的电缆和插座。能够保证系统很容易的扩充和升降而不必更动整体配线系统。由于每个子系统都是相互独立的单元组，对每个分支单元系统的改动都不会影响其它子系统。改变接点连接使用网络拓扑结构方便在星型、总线型、环型等之间进行转换。4 .维护方便：本系统提供有效的工具和手段，能够简单、方便进行线路故障的分析、检测和故障隔离，当故障发生时，可迅速找到故障点并加以排除。5 .适应性强：具有适应未来的需求，平稳过渡到增强型分布技术的智能型园区布线系统，并能实现园区与国际互连网（Internet）等信息高速公路连接的需求。方案设计本系统设计完全遵循国家（国际）的有关建筑物综合布线系统及网络和通讯工程的设计和施工规范（标准），以保证园区综合布线系统是一套完整的规范的信息链路；1 .具有高品质的布线部件，所采用的布线部件全部符合国际标准IS01180K欧洲标准EN50173和北美标准EIA/TIA568A-5对其的技术要求；2 .保证系统整体链路特性的一致性，所有通信链路全部满足国际标准IS01180K欧洲标准EN50173和北美标准EIA/TIA568A-5对其的技术要求；系统采用标准模块化的接插件方式，进行完全结构化布线，以使得整个综合布线系统是基于开放功能的子系统，完全面向用户，并很容易在配线上进行话音、数据、多媒体等应用的互换和重新组合以及扩充和未来系统的技术更新和性能升级；3 .系统所有设备、零部件均涂有永久、易识别的标志，线缆、配线架均做到用编号及不同颜色加以区分；4 .系统简单可靠、管理方便，且又具有先进性；5 .系统安装、检测及维护简便，零部件、易损部件容易拆卸、更换；6 .系统具有极高的可靠性，整个系统链路非常稳定可靠，多通路交换，故障检测恢复快捷；7 .系统具有很强的灵活性，保证工作区的信息插座具有通用性，其用途无须限制为话音、数据或多媒体；8 .系统具有可扩展性，完全适应未来的发展需要；9 .系统具有兼容性，保证各厂家的设备都能插接到这套通用的综合布线系统中去;10 .系统具有经济性，在满足应用要求的基础上，充分了降低工程造价，并遵循技术先进、设备优良、经济合理和质量优质的原则。根据我们以往的设计经验，依据科学办事、提高效率、优化管理等目标，本系统将立足以下原则：可靠性一对信息系统稳定性非常苛刻的要求，一套可靠的布线系统对于保证无障碍工作时间至关重要。布线系统还应具备无缝扩充能力一满足新增应用的要求。据行业统计，大约50%的网络问题与布线基础设施缺陷或对其理解不够有关系。先进性行业拥有许多全新的网络应用，这些应用对网络带宽的要求不断提升。高性能的布线基础是关键。千兆已经成为主流的桌面速度标准。6类布线系统的电气性能指标传输带宽达到250MHz,能够支持千兆以太网并有足够的余量支持未来应用。在主干网应用中，IOG以太网主干可以有效地满足主干通讯需求，万兆主干应用已经成为标准。近年来应用对网络带宽提出了更高的要求，IOG铜缆布线系统或光纤布线系统具备高带宽和高性能，有效的减少了大容量数据传输的等待时间，成为最佳的高性能解决方案之一。网络以布线为基础，布线系统必须具备良好的安全性能。为了保证在灾难性环境中对人的保护，降低毒气、烟雾、高温等对生命的危害，选用符合IEC标准的低烟无卤全系列产品，不含卤素，燃烧时的腐蚀性和毒性极低，能减少火灾对人体和设备的损害同时有利于救援工作。可管理性一布线系统移动、增加和更改通常意味着线缆重新走线施工。因此布线系统的重新配置将以标准、全面、合理适当的布线管理系统为基础，这套系统可以保护、储存和管理机架上和水平、垂直路由上的线缆和连接，能够有效地节省维护时间，同时不会导致布线混乱，访问专有连接、跳线和线缆的识别更加容易。以可靠的产品质量确保连续无故障的工作时间和可用性；以高密度解决方案节省空间；开放式机架桥架优化施工流程；在布线系统内执行适当的布线管理，这些因素互相配合，我们就可以降低总体项目成本。在有限的预算内证明投资回报率可能仍然是最困难的挑战之一。系统设计采用星型物理结构，由工作区子系统、配线（水平）子系统、干线（垂直）子系统、管理子系统和设备间子系统及建筑群子系统组成。根据设计的要求，综合布线系统采用六类非屏蔽布线解决方案。以网路机房为中心，楼层主干通过12芯室内万兆多模光缆辐连接，语音采用100对大对数连接。水平线缆采用六类非屏蔽双绞线。信息点主要设置办公区或办公室内，网络信息模块均采用六类非屏蔽信息模块。信息面板采用单口或双口平面信息面板；配线间配线架采用24口六类非屏蔽配线架，端接语音和数据信息点，数据管理采用双端RJ45原厂跳线连接配线架和交换机。楼层配线间内光纤配线架采用19英寸机架式ST光纤配线架；楼层配线机柜采用19英寸2米标准网络机柜。工作区子系统根据综合布线系统要求，工作区子系统中选用六类非屏蔽铜缆模块及光线接口，墙面使用86型面板，每个墙面信息插座均带有永久性的防尘门。工作区子系统是最终用户的办公区域，即信息端口以外的空间。工作区子系统由终端设备连接到信息插座的连线和信息插座所组成。水平子系统为了保障信息点的使用功能，要求：(1)本项目中，数据信息点水平线采用六类4对屏蔽双绞线。(2)每一个信息插座到管理间都用水平线缆连接。按照综合布线系统设计规范的要求，从管理间水平配线架出来到信息插座的每一根4对双绞线都不超过90M(不包括管理跳线)，符合设计规范要求，并且遵循下列标准：1 .标签标记管理2 .EIA/TIA-568民用建筑通信标准3 .六类双绞线支持数据及多媒体应用4 .所有水平线缆，经金属线槽、线管敷设至信息插座。管理区子系统管理子系统是指干线接线间的分配线架（三）F),由交叉连接的端接硬件及快接式跳线等组成，以实现对信息点的灵活管理。设有配线间的地方统一使用19英寸标准工业用机柜。内部安装的配线架：端接语音大对数缆主干使用110型语音配线架；端接数据不同芯数的室内光缆主干使用机柜型24口光纤配线架；端接水平六类4对双绞电缆使用机柜型24口模块式铜缆配线架。通过RJ45成品跳线以及光纤跳线实现配线架与设备的轻松跳接。干线子系统干线子系统提供了建筑物中主配线架与层分配线架连接的通信联络。语音主干使用3类100对大对数缆；数据主干使用12芯室内多模万兆光缆。设备间子系统机房中的数据总配线架选用24口机柜安装的光纤配线架，每层的分配线架选用12口机柜安装的光纤配线架;语音总配线架选用110型机柜安装配线架，且分别安装在2米高的19英寸标准工业用机柜内部。系统架构水平子系统工作区子系统系统功能综合布线系统建成后应能支持语音、数据、图像和多媒体等各种业务信息的传输。并能适应今后不断发展的计算机网络需求。综合布线系统建成后应具有高速和高宽带数据传输能力，能满足酒店、办公、商业和公寓的服务、办公、智能化设备管理和与外界交流的信息传输J=RHf而要。
