磷酸镁水泥的耐水性.docx

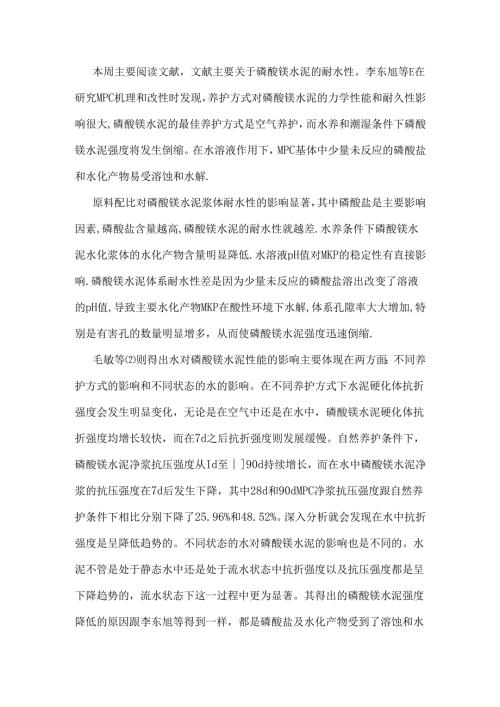

本周主要阅读文献，文献主要关于磷酸镁水泥的耐水性。李东旭等E在研究MPC机理和改性时发现，养护方式对磷酸镁水泥的力学性能和耐久性影响很大,磷酸镁水泥的最佳养护方式是空气养护，而水养和潮湿条件下磷酸镁水泥强度将发生倒缩。在水溶液作用下，MPC基体中少量未反应的磷酸盐和水化产物易受溶蚀和水解.原料配比对磷酸镁水泥浆体耐水性的影响显著，其中磷酸盐是主要影响因素,磷酸盐含量越高,磷酸镁水泥的耐水性就越差.水养条件下磷酸镁水泥水化浆体的水化产物含量明显降低.水溶液pH值对MKP的稳定性有直接影响.磷酸镁水泥体系耐水性差是因为少量未反应的磷酸盐溶出改变了溶液的pH值,导致主要水化产物MKP在酸性环境下水解,体系孔隙率大大增加,特别是有害孔的数量明显增多，从而使磷酸镁水泥强度迅速倒缩.毛敏等则得出水对磷酸镁水泥性能的影响主要体现在两方面：不同养护方式的影响和不同状态的水的影响。在不同养护方式下水泥硬化体抗折强度会发生明显变化，无论是在空气中还是在水中，磷酸镁水泥硬化体抗折强度均增长较快，而在7d之后抗折强度则发展缓慢。自然养护条件下，磷酸镁水泥净浆抗压强度从Id至90d持续增长，而在水中磷酸镁水泥净浆的抗压强度在7d后发生下降，其中28d和90dMPC净浆抗压强度跟自然养护条件下相比分别下降了25.96%和48.52%。深入分析就会发现在水中抗折强度是呈降低趋势的。不同状态的水对磷酸镁水泥的影响也是不同的。水泥不管是处于静态水中还是处于流水状态中抗折强度以及抗压强度都是呈下降趋势的，流水状态下这一过程中更为显著。其得出的磷酸镁水泥强度降低的原因跟李东旭等得到一样，都是磷酸盐及水化产物受到了溶蚀和水解，结构密实度因而下降。针对磷酸镁水泥耐水性较差，可以通过选择合适活性、粒度及低CaO含量的原材料、优化配合比、控制PH值和掺加粉煤灰等措施，促使更多有利于提高磷酸镁水泥耐水性的水化产物生成；减少水化放热产生的微裂缝，提高了其抗渗能力；以及掺加粉煤灰堵塞硬化体内的毛细孔道，改变孔结构，减少孔隙率，增加磷酸镁水泥的密实性，从而提高磷酸镁水泥的耐水性。参考文献：1李东旭，李鹏晓，冯春花.磷酸镁水泥耐水性的研究J.建筑材料学报，2009,12(5):505-5102毛敏，王智，王庆珍，胡倩文，尤超.磷酸镁水泥耐水性的影响因素与改性措施J粉煤灰综合利用。2011(6):15-18
