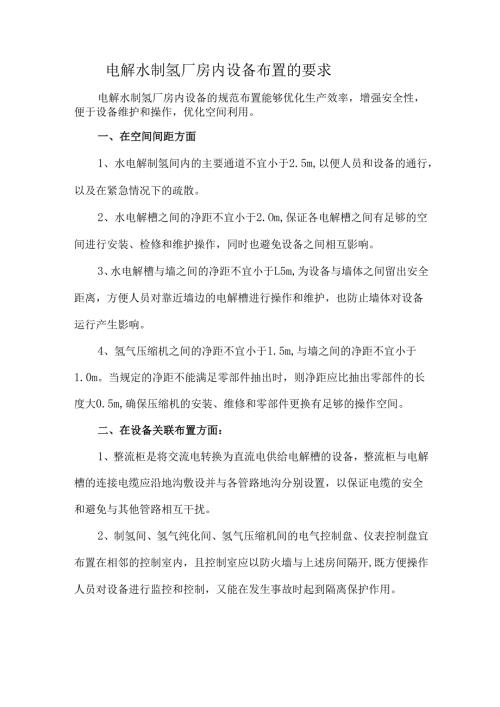

电解水制氢厂房内设备布置的要求.docx
电解水制氢厂房内设备布置的要求电解水制氢厂房内设备的规范布置能够优化生产效率，增强安全性，便于设备维护和操作，优化空间利用。一、在空间间距方面1、水电解制氢间内的主要通道不宜小于2.5m,以便人员和设备的通行，以及在紧急情况下的疏散。2、水电解槽之间的净距不宜小于2.Om,保证各电解槽之间有足够的空间进行安装、检修和维护操作，同时也避免设备之间相互影响。3、水电解槽与墙之间的净距不宜小于L5m,为设备与墙体之间留出安全距离，方便人员对靠近墙边的电解槽进行操作和维护，也防止墙体对设备运行产生影响。4、氢气压缩机之间的净距不宜小于1.5m,与墙之间的净距不宜小于1.0m。当规定的净距不能满足零部件抽出时，则净距应比抽出零部件的长度大0.5m,确保压缩机的安装、维修和零部件更换有足够的操作空间。二、在设备关联布置方面：1、整流柜是将交流电转换为直流电供给电解槽的设备，整流柜与电解槽的连接电缆应沿地沟敷设并与各管路地沟分别设置，以保证电缆的安全和避免与其他管路相互干扰。2、制氢间、氢气纯化间、氢气压缩机间的电气控制盘、仪表控制盘宜布置在相邻的控制室内，且控制室应以防火墙与上述房间隔开,既方便操作人员对设备进行监控和控制，又能在发生事故时起到隔离保护作用。三、安全防护方面：1、氢气放空管应设在厂房外，且氢气、氧气放空管出口应分别在制氢间两侧，距离大于IOm,管口应高出房脊1.5m以上，并设置防雨帽和阻火器。这样可以防止氢气和氧气在放空过程中混合，避免外部火源通过放空管进入厂房内部引发爆炸。2、有爆炸危险的设备之间应保持足够的安全距离。当氢气站内同时设有氢气压缩机和氧气压缩机时，不得将氧气压缩机与氢气压缩机设置在同一房间内。
