水玻璃-碱矿渣水泥缓凝试验情况.docx

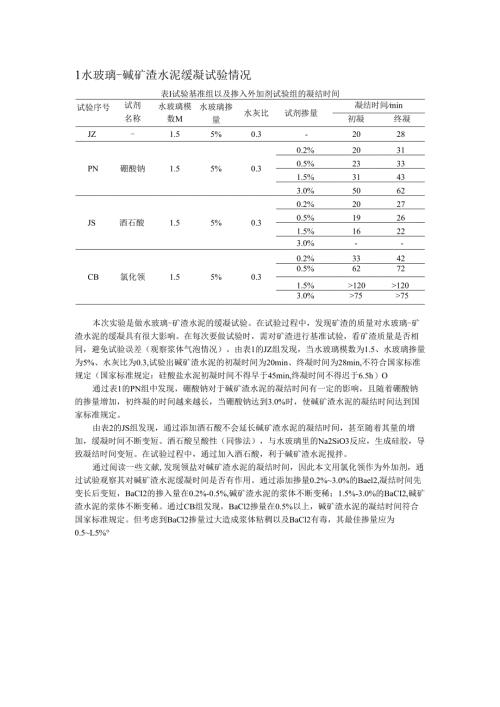

1水玻璃-碱矿渣水泥缓凝试验情况表I试验基准组以及掺入外加剂试验组的凝结时间试验序号试剂名称水玻璃模数M水玻璃掺量水灰比试剂掺量凝结时间min初凝终凝JZ-1.55%0.3-20280.2%2031PN硼酸钠1.55%0.30.5%23331.5%31433.0%50620.2%2027JS酒石酸1.55%0.30.5%19261.5%16223.0%-0.2%3342CB氯化领1.55%0.30.5%62721.5%>120>1203.0%>75>75本次实验是做水玻璃-矿渣水泥的缓凝试验。在试验过程中，发现矿渣的质量对水玻璃-矿渣水泥的缓凝具有很大影响。在每次要做试验时，需对矿渣进行基准试验，看矿渣质量是否相同，避免试验误差（观察浆体气泡情况）。由表1的JZ组发现，当水玻璃模数为1.5、水玻璃掺量为5%、水灰比为0.3,试验出碱矿渣水泥的初凝时间为20min、终凝时间为28min,不符合国家标准规定（国家标准规定：硅酸盐水泥初凝时间不得早于45min,终凝时间不得迟于6.5h）O通过表1的PN组中发现，硼酸钠对于碱矿渣水泥的凝结时间有一定的影响，且随着硼酸钠的掺量增加，初终凝的时间越来越长，当硼酸钠达到3.0%时，使碱矿渣水泥的凝结时间达到国家标准规定。由表2的JS组发现，通过添加酒石酸不会延长碱矿渣水泥的凝结时间，甚至随着其量的增加，缓凝时间不断变短。酒石酸呈酸性（同惨法），与水玻璃里的Na2SiO3反应，生成硅胶，导致凝结时间变短。在试验过程中，通过加入酒石酸，利于碱矿渣水泥搅拌。通过阅读一些文献,发现领盐对碱矿渣水泥的凝结时间，因此本文用氯化领作为外加剂，通过试验观察其对碱矿渣水泥缓凝时间是否有作用。通过添加掺量0.2%3.0%的Bael2,凝结时间先变长后变短，BaCI2的掺入量在0.2%-0.5%,碱矿渣水泥的浆体不断变稀；1.5%-3.0%的BaCI2,碱矿渣水泥的浆体不断变稀。通过CB组发现，BaCl2掺量在0.5%以上，碱矿渣水泥的凝结时间符合国家标准规定。但考虑到BaCl2掺量过大造成浆体粘稠以及BaCl2有毒，其最佳掺量应为0.5L5%°
