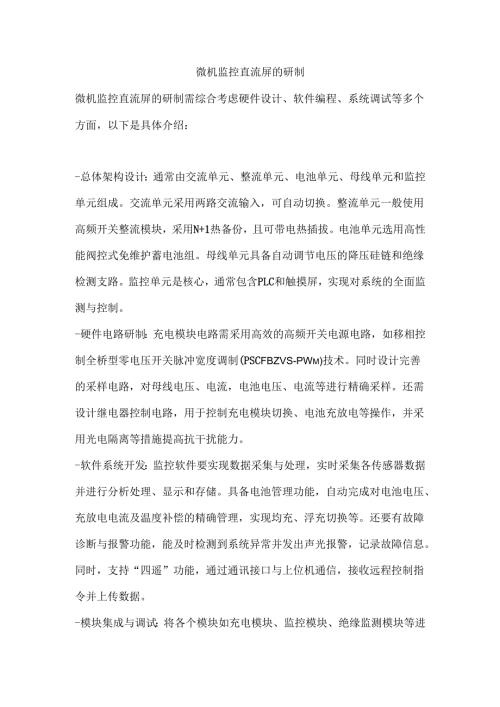

微机监控直流屏的研制.docx

微机监控直流屏的研制微机监控直流屏的研制需综合考虑硬件设计、软件编程、系统调试等多个方面，以下是具体介绍：-总体架构设计：通常由交流单元、整流单元、电池单元、母线单元和监控单元组成。交流单元采用两路交流输入，可自动切换。整流单元一般使用高频开关整流模块，采用N+1热备份，且可带电热插拔。电池单元选用高性能阀控式免维护蓄电池组。母线单元具备自动调节电压的降压硅链和绝缘检测支路。监控单元是核心，通常包含PLC和触摸屏，实现对系统的全面监测与控制。-硬件电路研制：充电模块电路需采用高效的高频开关电源电路，如移相控制全桥型零电压开关脉冲宽度调制(PSCFBZVS-PWm)技术。同时设计完善的采样电路，对母线电压、电流，电池电压、电流等进行精确采样。还需设计继电器控制电路，用于控制充电模块切换、电池充放电等操作，并采用光电隔离等措施提高抗干扰能力。-软件系统开发：监控软件要实现数据采集与处理，实时采集各传感器数据并进行分析处理、显示和存储。具备电池管理功能，自动完成对电池电压、充放电电流及温度补偿的精确管理，实现均充、浮充切换等。还要有故障诊断与报警功能，能及时检测到系统异常并发出声光报警，记录故障信息。同时，支持“四遥”功能，通过通讯接口与上位机通信，接收远程控制指令并上传数据。-模块集成与调试：将各个模块如充电模块、监控模块、绝缘监测模块等进行集成组装，确保连接可靠。然后进行系统调试，包括硬件调试，检查电路是否正常工作、模块是否能正常通信等；软件调试，测试各功能模块是否正常运行、数据显示是否准确等；整体性能调试，测试直流屏的输出电压、电流稳定性，均流精度、稳压精度等指标是否符合要求。-可靠性设计与优化：可采用冗余设计，如设置充电备份模块，当主模块故障时自动切换。同时进行抗干扰设计，在硬件上采取屏蔽、滤波等措施，软件上采用数字滤波等算法，提高系统在复杂电磁环境下的稳定性。另外，还需设计完善的自诊断功能，及时发现系统内部故障并进行自我修复或告警。
