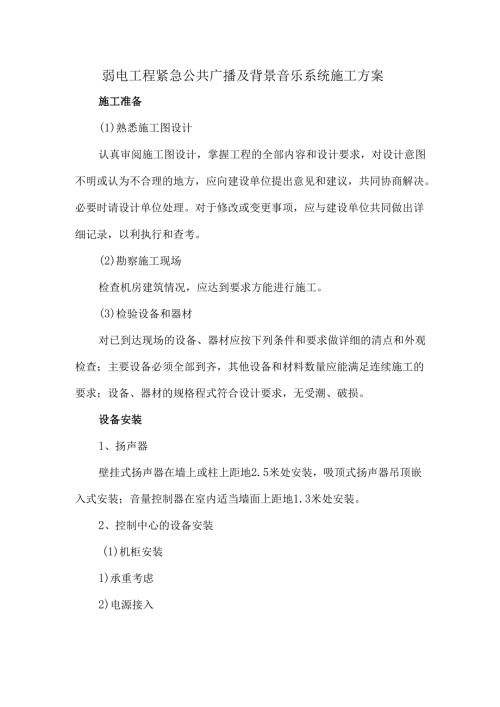

弱电工程紧急公共广播及背景音乐系统施工方案.docx

弱电工程紧急公共广播及背景音乐系统施工方案施工准备(1)熟悉施工图设计认真审阅施工图设计，掌握工程的全部内容和设计要求，对设计意图不明或认为不合理的地方，应向建设单位提出意见和建议，共同协商解决。必要时请设计单位处理。对于修改或变更事项，应与建设单位共同做出详细记录，以利执行和查考。(2)勘察施工现场检查机房建筑情况，应达到要求方能进行施工。(3)检验设备和器材对已到达现场的设备、器材应按下列条件和要求做详细的清点和外观检查；主要设备必须全部到齐，其他设备和材料数量应能满足连续施工的要求；设备、器材的规格程式符合设计要求，无受潮、破损。设备安装1、扬声器壁挂式扬声器在墙上或柱上距地2.5米处安装，吸顶式扬声器吊顶嵌入式安装；音量控制器在室内适当墙面上距地1.3米处安装。2、控制中心的设备安装(1)机柜安装1)承重考虑2)电源接入3)排风4)地板开孔5)网络接口，跳线位置等(2)网络音频主机、网络音频终端(前置放大器)及功放等中心设备的安装水平安装于机柜内，防潮、通风，固定。3、线路敷设方式功放馈送回路采用二线制传送，有音量调节器的线路采用四线制传送；(1)广播线路独立敷设，不和其他线路同管和同线槽槽孔敷设，管线敷设避开强电磁场干扰。(2)广播线路采用明敷时用金属管或金属线槽保护，并在金属管或金属线槽上采取防火保护措施，防止火灾发生时消防广播线路中断，造成更大的经济损失；本系统设计在地下室采用钢管敷设，在弱电井道垂直部分线缆采用金属线槽保护。(3)楼层分线箱位于各层弱电井内；(4)采用耐火型线缆，线缆之间的连接牢固绞接并刷锡，以确保其在火灾状态下不会失效，在潮湿环境中不被氧化腐蚀。(5)有线广播系统中，从功放设备的输出端至线路上最远的扬声器箱间的线路衰耗宜满足以下条件：1)业务性广播不应大于2dB(100OHz)2)服务性广播不应大于IdB(100OHz)与消防、精装修、电器(含工控)等专业的配合措施1、与室外工程施工配合措施（1）依据室外广播线路施工图，确定线缆敷设路由及敷设方式O如采用埋地敷设时，应符合以下规定：1）埋设路由不应通过预留用地或规划未定的场所。2）埋设路由应避开易使电缆损伤的场所，回避或减少与其他管路的交叉跨越。3）直埋电缆应敷设在绿化地带下，当穿越道路时，应用钢管保护电缆。（2）室外广播线路采用架空敷设时，应符合下列规定：1）广播馈电线宜采用控制电缆。2）广播线与路灯照明线路同杆架设时，广播线应在路灯照明线的下面，两种导线间的最小垂直距离不应小于Imo3）广播线距地最低距离：人行道不宜小于4.5m；跨越车行道时，不应小于5.5m；广播用户入户线高度不应小于3mo4）室外广播线至建筑物间的架空距离超过IonI时，应加吊线，并在引人建筑物处将吊线接地，其接地电阻不应大于10o广播音响室外线路施工时，除考虑上述规定，还应与土建挖沟、回填、夯实等施工进行协调配合。2、与土建结构施工配合措施（1）依据控制中心室设备布局图和管线布置图，随结构施工进行进出机房管线的预留孔洞，固定线槽吊支架用的预埋铁件，其尺寸标高、坐标位置应符合设计要求与规定。(2)依据管线布置图随土建结构施工，暗埋管路和盒(箱)。(3)依据控制中心室的设备基础尺寸图及技术要求提供给土建,协助施工。3、与装修、消防、暖通、电气等工程施工配合措施(1)扩声控制室对装修施工的要求：D室内吊顶最低净高应大于或等于2.8m。2)楼板地面静荷载控制范围应在20003000Nm2以上。3)室内地面一般采用木地板或活动地板，木地板应具有防腐、防火功能。4)墙面和屋顶面所使用的材料应具有吸声效果，涂料采用环保型，对人身和设备无毒害。5)门、窗安装应符合设计要求与规定。6)功放立柜、中控柜需要做基础，提供施工工艺图，由土建配合施工。(1)照明和动力安装由电气专业施工；通风空调由专业人员施Xo(2)广播音响设备安装调试，由专业人员进行施工(由产品厂家协助调试)。(3)照明灯具、消防探测器、喷淋头、通风管道经常与吊顶扬声器管路相碰撞，施工时应提前进行协调。(4)广播音响线缆在金属管或金属线槽内穿线敷设时，应配合土建施工，不能污染屋顶面和墙面。
