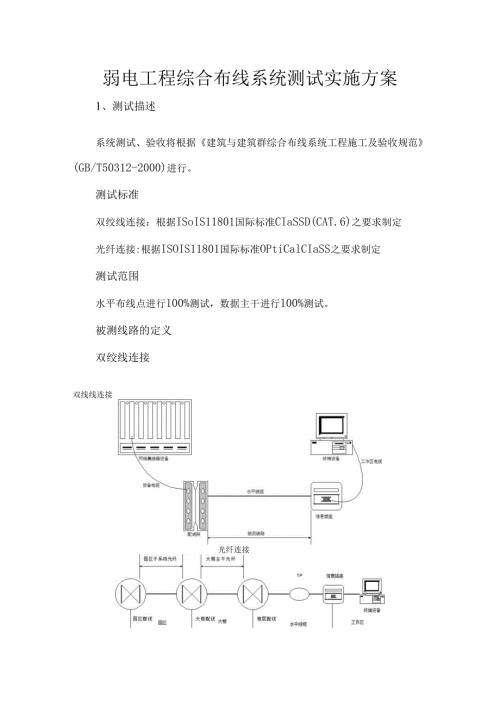

弱电工程综合布线系统测试实施方案1、测试描述系统测试、验收将根据建筑与建筑群综合布线系统工程施工及验收规范(GB/T50312-2000)进行。测试标准双绞线连接：根据ISoIS11801国际标准CIaSSD(CAT.6)之要求制定光纤连接:根据ISOIS11801国际标准OPtiCalCIaSS之要求制定测试范围水平布线点进行100%测试，数据主干进行100%测试。被测线路的定义双绞线连接双线线连接光纤连接光纤连接测试项目铜缆测试项目使用FLUKEDSP-4000系列测试仪测试双绞电缆时,提供如下内容:接线图电阻长度传输迟延迟延偏离阻抗近端串扰(NEXT-Near-endCrosstalk)衰减衰减串扰比(ACR)环路损耗(RL-Returnloss)功率总和的近端串扰(PSNEXT)功率总和的远端串扰(PSFEXT)功率总和的等电平远端串扰(PSELFEXT)光纤测试项目测试波长：130OnnI或85Onn1；主干子系统光纤连接：信号衰减1.5dB（500m,波长1300nm）信号衰减3.5dB（500m,波长85Onnl）2、测试仪器的选用对于铜缆测试建议采用美国FLUKE公司的局域网电缆测试仪,该测试仪是一种手持式的仪器，它可用来对安装的局域网双电缆线、同轴电缆进行认证、测试以及故障诊断，该仪器使用了新的测试技术，它将脉冲测试信号和数字信号处理结合起来提供了快速精确的测试结果。它提供的测试结果符合IEEE、ANSLTAI、ISO/IEC等有关国际标准。使用该仪器可对综合布线工程的质量提供可靠的依据。对于光纤测试使用两个光纤损耗测试仪%用来测试光纤传输损耗，为了使在两个地点进行测试的操作员之间进行通话需要有对讲机，也可以使用美国FLUKE公司的DSP-4000（需配光纤测试模块及适配器）来完成测试。测试人员由本公司派出工程师在用户方与监理工程师监督下共同完成整个系统的测试工作，并填写测试表。铜缆的测试设置电缆类型执行自检分别用跳线将主机和远端器连接在被测网段上按动主机上的TEST键，片刻后仪器将显示出测试结果存储测试结果作为国际标准化委员会的重要成员、ISO/IEC11801第二版的编辑，时刻把握国际标准的最新动态。此工程的验收将测试信道（ChanneI）的性能，如下图所示：PermanentlinkChannel©TE90mmax.A+E=10mmax.A+E=IOmmax.信道测试内容包括：-连通性-端接线序（WireMap）- 直流电阻- 特性阻抗- 衰减(AttenUatiOn)- 近端串扰衰减(NEXTloss)- 功率总和近端串扰衰减(PS-NEXTloss)- 衰减串扰比(ACR)- 功率总和衰减串扰比(PS-ACR)- 等效电平远端串扰衰减(ELFEXTloss)- 功率总和等效远端串扰衰减(PS-ELFEXTloss)- 回波损耗(RetUrnLoss)- 时延(Delay)- 时延偏差(DelaySkew)本工程测试验收所采用的为美国FLUKE公司的测试仪配专用6类适配器，该测试仪有以下特性：1 .支持频带宽达250MHz。2 .验证6类布线。3 .具有100dB的动态量程。4 .快速自动测试，提供较好的工作效率。5 .具备自学式的数据管理功能。根据IS0/IECJTC1/SC25/WG3N568规范，新的超五类TIA/EIA-568B.2-1标准信道(CHANNEL)有以下指标：-衰减(Attenuation)22dB100MHz- 近端串扰衰减(NEXTIoSS)35.3dB100MHz- 功率总和近端串扰衰减(PS-NEXTloss)32.3dB100MHz- 衰减串扰比(ACR)14.0dB100MHz- 等效电平远端串扰衰减(ELFEXTIoSS)23.8dB100MHz- 功率总和等效远端串扰衰减(PS-ELFEXTloss)20.8dB100MHz- 回波损耗(RetUrnLoSS)三20.ldB100MHZ- 时延(DeIay)W536nS100MHZ- 时延偏差(DelaySkeW)45nsMax光纤的测试光纤路径损耗的测试步骤设置测试设备按光纤损耗测试设备一起提供的指令来设置它们。调零按自校按钮连续按住自校按钮一秒钟以上，等待20秒钟的时间来完成自校准。测试光纤路径中的损耗（位置A到位置B方向上的损耗）参看图2o在位置A的测试仪上从检波器插座（IN端口）处断开跳线Sl,并把Sl连接到被测的光纤路径上。在位置B的测试仪上从检波器插座（IN端口）处断开跳线S2o位置Ba_/乙TTz光纤路径S20一D2光源OLTS>被测损耗的方向检波器Sl光源Q-检波器U-OODl/TzOOD2光源光纤路径检波器测量损耗在此读出测试光纤路径中的损耗（位置B到位置A）在位置B的光纤路径处将跳线D2断开；位置B位置AOLTSOLTS被测损耗的方向测量损耗在此读出从位置A处将跳线Sl从光纤路径上断开;用另一条跳线Dl将位置A处测试仪检波器插座（IN端口）与位置A处的光纤路径连接起来；在位置A处的测试仪上测试出B到A方向上的损耗。计算光纤路径上的传输损耗，然后将数据认真地记录下来。计算时采用下列公式：平均损耗=损耗（A到B方向）+损耗（B到A方向）/2、记录所有的数据当一条光纤路径建立好后，测试的是光纤路径的初始损耗，要认真地将安装系统时所测试的初始损耗记录在案。以后当某条光纤路径工作不正常时，要进行测试，这时的测试值要与最初测试的损耗值比较，若高于最初测试的损耗值，则表明存在问题，可能是测试设备的，也可能是光纤路径的问题。重复此过程如果示出的数据高于最初记录的损耗值，那么要对所有的光纤连接器进行清洗，此外，你还要检查对设备的操作是否正确，还要检查测试跳线连接条件。如果重复出现较高的损耗值，那么就要检查光纤路径上有没有不合格的接续，损坏的连接器，被压住/挟住的光纤等等。记录测试数据按如下图表填写测试数据光纤损耗测试数据单光缆标识：测试日期：区域：地点X的末端地点Y的末端末端Y的操作员：末端X的操作员：测试要求：MAX期望损耗小于dB光纤号NO波长(nm)在X位置的损耗读数Lx(dB)在Y位置的损耗读数Ly(dB)总损耗为(Lx+Ly)/2(dB)123456保护地线测试地线测试选用的仪表为接地电阻测试仪。其性能有以下保证:1 .保护地线的接地电阻值，单独设置接地体时，不大于4欧；2 .采用联合接地体时，不大于1欧。测试结果若测试结果表明所有连接(包括光纤连接和双绞线连接)满足以上所ISO/IECIS11801标准中的要求，可以确认工程合格。
