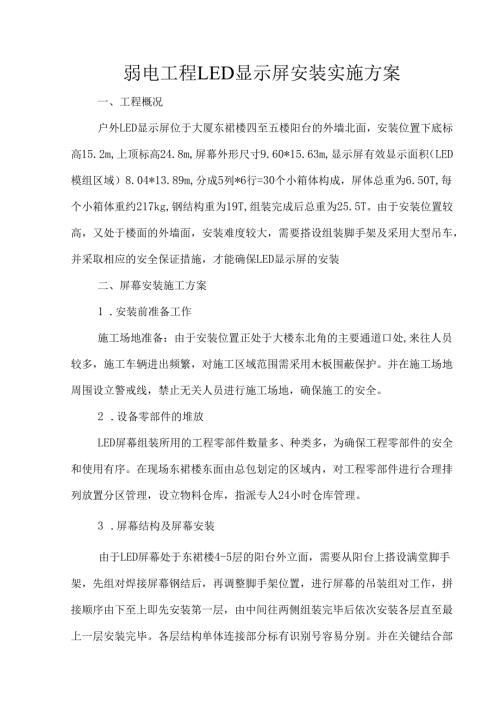

弱电工程LED显示屏安装实施方案.docx
弱电工程LED显示屏安装实施方案一、工程概况户外LED显示屏位于大厦东裙楼四至五楼阳台的外墙北面，安装位置下底标高15.2m,上顶标高24.8m,屏幕外形尺寸9.60*15.63m,显示屏有效显示面积（LED模组区域）8.04*13.89m,分成5列*6行=30个小箱体构成，屏体总重为6.50T,每个小箱体重约217kg,钢结构重为19T,组装完成后总重为25.5T。由于安装位置较高，又处于楼面的外墙面，安装难度较大，需要搭设组装脚手架及采用大型吊车，并采取相应的安全保证措施，才能确保LED显示屏的安装二、屏幕安装施工方案1 .安装前准备工作施工场地准备：由于安装位置正处于大楼东北角的主要通道口处,来往人员较多，施工车辆进出频繁，对施工区域范围需采用木板围蔽保护。并在施工场地周围设立警戒线，禁止无关人员进行施工场地，确保施工的安全。2 .设备零部件的堆放LED屏幕组装所用的工程零部件数量多、种类多，为确保工程零部件的安全和使用有序。在现场东裙楼东面由总包划定的区域内，对工程零部件进行合理排列放置分区管理，设立物料仓库，指派专人24小时仓库管理。3 .屏幕结构及屏幕安装由于LED屏幕处于东裙楼4-5层的阳台外立面，需要从阳台上搭设满堂脚手架，先组对焊接屏幕钢结后，再调整脚手架位置，进行屏幕的吊装组对工作，拼接顺序由下至上即先安装第一层，由中间往两侧组装完毕后依次安装各层直至最上一层安装完毕。各层结构单体连接部分标有识别号容易分别。并在关键结合部分设有专用卡件保证连接牢固和提高组装速度。在屏幕安装时严格按照图纸拼装，严格执行屏幕的保护措施。4 .配电箱柜的安装LED屏幕强电安装包括主控配电箱、3路LED屏幕用电安装。所有强电线路均采用三相五线制供电，线缆和配电柜均严格按照设计图纸配置。所有电力接线工作由持有电工上岗证的电工处理，以保证设备用电安全。5 .控制设备安装和调试控制室位于东裙楼4楼，包括控制机柜和信号处理设备。信号传输采用光纤，经马道桥架经过东裙楼五楼楼顶天花到控制室处。控制室至五楼顶天花处的光纤电缆桥架走明线铺设,沿墙面的竖向龙骨支架延伸至主梁而后平铺向东裙楼五楼楼顶天花之上,光纤信号经信号分配器连接到各个屏体。屏体结构内设有信号桥架可保证信号线不受损坏。施工班组工种人数备注钢构班组焊工2施工班组工种人数备注三x2起重工3普工3屏体班组焊工2三x2起重工3普工3铝板班组焊工2装修工3起重工2普工3电气班组焊工2电工2起重工2普工4合计40人四、施工机械及主要机具配置表序号名称规格型号单位数量备注150t全液压汽车吊台1216t全液压汽车吊台1序号名称规格型号单位数量备注3汽车20t台24电焊机BX3-500台15电焊机BX-300A台16冲击电钻VTP-13K台17角向磨光机100台18型材切割机J3G-400A台19施工用电源箱台110电动葫芦3t台211电动葫芦It台112工字钢L=3m根113手枪钻把114隆钉枪把1152吨吊带L=6000根2162吨吊带L=3000根217扳手若干五、屏幕安装进度LED屏安装工期为16天。准备工作1天，每层安装时间为3天。连接线缆、复检5天。施工内容2019.0215171921232527281脚手架搭设钢结构基础处理钢结构安装及焊接补漆显示屏组装及吊装铝板封闭安装风机电控柜安装控制柜音箱光缆安装线槽电缆安装屏体接线整体检验及现场清理综合调试及验收安装工程进度计划表六、工具及材料进场计划表工具及材料进场计划表工具及材料名称进入施工现场日期(2019-2)进入施工现场日期(2019-3)备注16171819202122232425262728345678显示屏支撑体系钢结构铝板风机骨架1方管>钢结构显示屏及铝板安装工具电缆电线及线槽等配件控电柜及风机铝板电施工用工具显示屏控制柜及音箱光缆及相关材料说明：1.如进场时间有变化,将及时通知相关管理单位；七、钢结构及屏体安装工艺流程图体殊工额"八、脚手架搭设方案及安全保证措施1、脚手架搭设方案安全施工是整个项目工程的关键所在，为了保障工程的施工质量和安全，根据以往安装显示屏的经验，同类工程的施工安装必须借助固定钢管脚手架作为施工的桥梁，我司专门研究制定了固定钢管脚手架的架设施工方案，由具有专业施工水平的搭架施工队伍进行架设固定钢管脚手架，具体由承包本工程楼面石材装饰公司分包的现场专业脚手架施工队负责施工架设，我方将监督施工队伍实行以下具体施工方案，分以下两步进行：(1)第一阶段在四楼阳台架设脚手架，主要用于五楼装饰天花板的拆除和钢构件、显示屏的固定安装施工，此部分的脚手架利用楼内的钢柱做支撑固定，具体从幕墙开窗处和底部用钢管连接钢柱和脚手架，起到加固作用，从而发挥保障施工安全的功效；。(2)第二阶段从地面至五楼楼顶沿墙面架设脚手架，用于后期的屏体四周装饰收边等，此部分的脚手架固定也需分步完成。地面至四楼楼面部分利用屏体后部的钢结构骨架根部和活动板房的栏杆护栏做支撑固定，从活动板房的屋面悬挑1米左右，然后再往上搭设,屏体两侧还是利用四楼的脚手架但与下部的连贯，用于屏体下部和两侧下部铝板装饰收边；第二步是在五楼楼顶搭脚手架作支撑，宽度在5米左右，从楼面至墙面悬挑下延，用3'5根钢丝绳从五楼顶上部建筑的钢梁处引出做拉索，拉住脚手架，拉索的固定点控制在离楼顶大理石板上部15OnIm处，以不损坏原有建筑及装饰为准，我们这样做的目的是从搭架专业技术要求考虑，因为屏体安装完毕后为一个整体,中间不可能留有固定脚手架的固定点的余地，因为根据架设脚手架的专业要求在横向10米竖向10米距离内必需有固定点，这部分的脚手架主要用于屏体上部铝板和两侧上部铝板装饰收边，。2、安全保证措施1）施工人员进入施工现场必须按规定穿戴好劳防用品。严禁酒后上岗作业。2）夜间施工配充足的照明，并安排电工值班进行专人巡视、检查、维护。3）吊机等重大机械设备有有效合格使用证明检查报告，使用期间安排专人保养、保修。机械作业人员在有上岗操作证基础上，履行班前检查是否适合本班作业，杜绝酒后、熬夜精神不集中等情况下上岗操作现象。4）遇大风、雨、雾、雷电等恶劣天气条件，必须服从有关作业规定，禁止野蛮施工。多班作业时，应有安全交接记录，检查并确保切断现场设备用电电源。5）设备基础所用的钢管脚手架和支撑架所用的卡扣应进行挑选,不合格扣件不得使用，脚手架最少应设置两块跳板，并不得有探头板。6）安装用工具、材料应妥善放置，扳手、冲子、钳子等工具应放在工具包内，螺栓、螺钉、钾钉应袋装归类放置,高空物品不得随意抛落地面，防止坠落伤人。7）焊接作业时焊机二次线不可超过30m,操作人员施焊时，接地线必须跟焊把线一起走，杜绝因焊接电流通过设备精加工面、仪表、电线、电缆等而发生的烧损事故。焊接作业时，下层设备要采取遮盖措施并进行严格的防火检查。电焊、气焊作业人员，一定要坚持“十不烧”原则，作业前清除作业点周围易燃物。在容易引起火灾的危险作业点，必须要有专人监护，配足灭火器材,监护期间不得擅自离开。8）禁止斜吊，吊物的重心必须与吊钩在同一垂直线上。每次吊装作业完成后，要认真检查吊具、索具。发现不能正常使用的吊具、索具必须及时更换。9）凡患有高血压、心脏病、贫血、癫痫以及其它不适合于高空作业的人员不得从事高空作业。经检查合格后才能登高作业，二米以上高空作业必须拴上安全带,并扣好保险扣，安全带高挂低用。高空作业搭设脚手架应牢固，并搭设上下人梯及扶手，跳板应搭设双跳板为宜，跳板应进行牢固绑扎，高空行走通道应设溜绳或临时栏杆。10）向高处上下递送物件时，吊绳要捆扎牢固，不得直接从上往下扔。防止高空落物伤人。11）施工现场孔洞要用临时围栏围上或用盖板盖好。必要时牵上红色三角旗和挂上警示牌。防止人员坠落。
