国外混凝土自收缩研究进展评述.docx

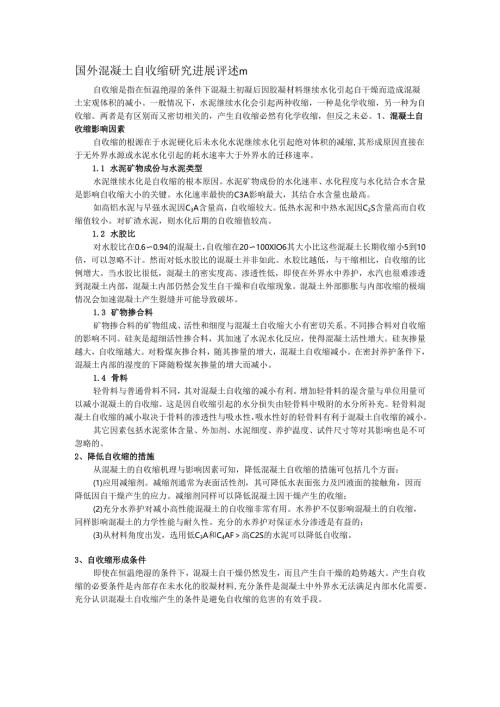

国外混凝土自收缩研究进展评述m自收缩是指在恒温绝湿的条件下混凝土初凝后因胶凝材料继续水化引起自干燥而造成混凝土宏观体积的减小。一般情况下，水泥继续水化会引起两种收缩，一种是化学收缩，另一种为自收缩。两者是有区别而又密切相关的，产生自收缩必然有化学收缩，但反之未必。1、混凝土自收缩影响因素自收缩的根源在于水泥硬化后未水化水泥继续水化引起绝对体积的减缩,其形成原因直接在于无外界水源或水泥水化引起的耗水速率大于外界水的迁移速率。1.1 水泥矿物成份与水泥类型水泥继续水化是自收缩的根本原因。水泥矿物成份的水化速率、水化程度与水化结合水含量是影响自收缩大小的关键。水化速率最快的C3A影响最大，其结合水含量也最高。如高铝水泥与早强水泥因C3A含量高，自收缩较大。低热水泥和中热水泥因C2S含量高而自收缩值较小。对矿渣水泥，则水化后期的自收缩值较高。1.2 水胶比对水胶比在0.60.94的混凝土，自收缩在20100XlO6其大小比这些混凝土长期收缩小5到10倍，可以忽略不计。然而对低水胶比的混凝土并非如此。水胶比越低，与干缩相比，自收缩的比例增大。当水胶比很低，混凝土的密实度高、渗透性低，即使在外界水中养护，水汽也很难渗透到混凝土内部，混凝土内部仍然会发生自干燥和自收缩现象。混凝土外部膨胀与内部收缩的极端情况会加速混凝土产生裂缝并可能导致破坏。1.3 矿物掺合料矿物掺合料的矿物组成、活性和细度与混凝土自收缩大小有密切关系。不同掺合料对自收缩的影响不同。硅灰是超细活性掺合料，其加速了水泥水化反应，使得混凝土活性增大。硅灰掺量越大，自收缩越大。对粉煤灰掺合料，随其掺量的增大，混凝土自收缩减小。在密封养护条件下，混凝土内部的湿度的下降随粉煤灰掺量的增大而减小。1.4 骨料轻骨料与普通骨料不同，其对混凝土自收缩的减小有利。增加轻骨料的湿含量与单位用量可以减小混凝土的自收缩。这是因自收缩引起的水分损失由轻骨料中吸附的水分所补充。轻骨料混凝土自收缩的减小取决于骨料的渗透性与吸水性，吸水性好的轻骨料有利于混凝土自收缩的减小。其它因素包括水泥浆体含量、外加剂、水泥细度、养护温度、试件尺寸等对其影响也是不可忽略的。2、降低自收缩的措施从混凝土的自收缩机理与影响因素可知，降低混凝土自收缩的措施可包括几个方面：(1)应用减缩剂。减缩剂通常为表面活性剂，其可降低水表面张力及凹液面的接触角，因而降低因自干燥产生的应力。减缩剂同样可以降低混凝土因干燥产生的收缩；(2)充分水养护对减小高性能混凝土的自收缩非常有用。水养护不仅影响混凝土的自收缩，同样影响混凝土的力学性能与耐久性。充分的水养护对保证水分渗透是有益的；(3)从材料角度出发，选用低C3A和C4AF高C2S的水泥可以降低自收缩。3、自收缩形成条件即使在恒温绝湿的条件下，混凝土自干燥仍然发生，而且产生自干燥的趋势越大。产生自收缩的必要条件是内部存在未水化的胶凝材料,充分条件是混凝土中外界水无法满足内部水化需要。充分认识混凝土自收缩产生的条件是避免自收缩的危害的有效手段。结束语自收缩是因混凝土自干燥而产生的不可避免的现象。无论水胶比的大小，只要在外界水无法满足胶凝材料继续水化时，自收缩可产生于任何混凝土中。当水胶比大于0.45时，与干缩相比，自收缩可以忽略。只要选用合适的原材料与采用水养护等方法，高性能混凝土的自收缩产生的开裂等危害是可以避免和控制的。参考文献1蒋正武，孙振平，王新友，王玉吉，张冠伦.国外混凝土自收缩研究进展评述J.全国建筑科学核心期刊.2001,4：30-33.
