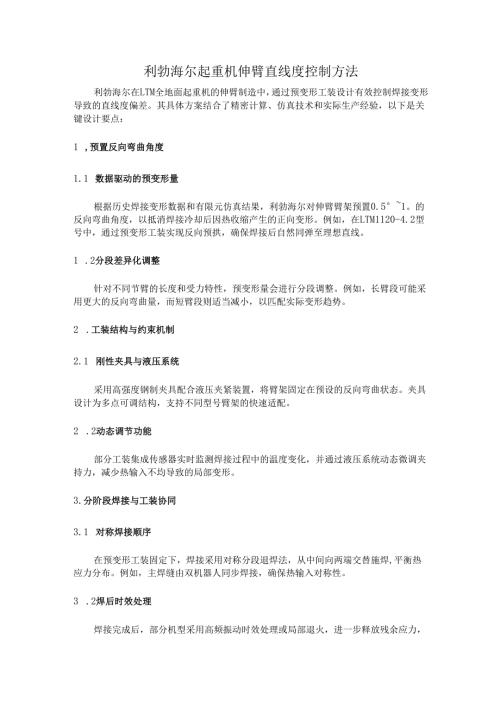

利勃海尔起重机伸臂直线度控制方法利勃海尔在LTM全地面起重机的伸臂制造中，通过预变形工装设计有效控制焊接变形导致的直线度偏差。其具体方案结合了精密计算、仿真技术和实际生产经验，以下是关键设计要点：1 ,预置反向弯曲角度1.1 数据驱动的预变形量根据历史焊接变形数据和有限元仿真结果，利勃海尔对伸臂臂架预置0.5°1。的反向弯曲角度，以抵消焊接冷却后因热收缩产生的正向变形。例如，在LTM1120-4.2型号中，通过预变形工装实现反向预拱，确保焊接后自然同弹至理想直线。1 .2分段差异化调整针对不同节臂的长度和受力特性，预变形量会进行分段调整。例如，长臂段可能采用更大的反向弯曲量，而短臂段则适当减小，以匹配实际变形趋势。2 .工装结构与约束机制2.1 刚性夹具与液压系统采用高强度钢制夹具配合液压夹紧装置，将臂架固定在预设的反向弯曲状态。夹具设计为多点可调结构，支持不同型号臂架的快速适配。2 .2动态调节功能部分工装集成传感器实时监测焊接过程中的温度变化，并通过液压系统动态微调夹持力，减少热输入不均导致的局部变形。3.分阶段焊接与工装协同3.1 对称焊接顺序在预变形工装固定下，焊接采用对称分段退焊法，从中间向两端交替施焊,平衡热应力分布。例如，主焊缝由双机器人同步焊接，确保热输入对称性。3 .2焊后时效处理焊接完成后，部分机型采用高频振动时效处理或局部退火，进一步释放残余应力，减少后续矫直工作量。4 .仿真与工艺迭代4.1 有限元仿真预测利勃海尔利用ANSYS等软件模拟焊接过程中的温度场和变形趋势，优化预变形量及工装设计参数。例如，通过仿真确定不同焊缝的收缩系数，指导工装反向预置量的精确调整。4.2 数据闭环管理实际生产中的变形数据被反馈至仿真模型，持续优化预变形策略，形成“预测-生产-校准”的闭环系统。5 .质量验证与校准5.1 三维激光扫描检测焊后通过激光三维扫描生成臂架数字化模型，与设计图纸对比分析直线度偏差。若偏差超过±2mmIOnb则进行液压矫直或局部火焰矫正2。5 .2动态负载测试在预变形工装设计验证阶段，对臂架施加模拟负载（如静载试验），确保其在实际工况下的直线度稳定性。6 .实际应用案例以LTM1120-4.2为例，其伸臂制造流程包括:令工装预变形：根据仿真结果预置0.8。反向弯曲；令机器人焊接：双机器人同步施焊主焊缝，热输入误差控制在±5%以内；令振动时效处理：消除残余应力；令激光校准：最终直线度偏差W2mmIOm,达到行业领先标准2。7 .技术优势令高精度控制：通过预变形与智能工装的协同，将焊接变形量降至最低;令生产效率提升：减少焊后矫直工序，缩短制造周期；令适应性广：方案可扩展至不同吨位和结构的起重机伸臂制造。利勃海尔的预变形工装设计体现了其在精密制造领域的技术积累，通过数据驱动和动态调整，确保了起重机伸臂的高性能与长寿命。用户可通过定期激光检测和遵循维护指南，进一步延长设备精度寿命
