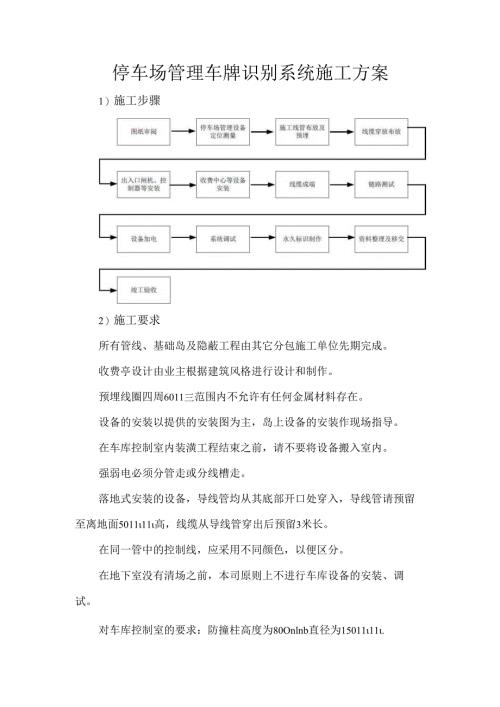

停车场管理车牌识别系统施工方案.docx

停车场管理车牌识别系统施工方案1）施工步骤2）施工要求所有管线、基础岛及隐蔽工程由其它分包施工单位先期完成。收费亭设计由业主根据建筑风格进行设计和制作。预埋线圈四周6011三范围内不允许有任何金属材料存在。设备的安装以提供的安装图为主，岛上设备的安装作现场指导。在车库控制室内装潢工程结束之前，请不要将设备搬入室内。强弱电必须分管走或分线槽走。落地式安装的设备，导线管均从其底部开口处穿入，导线管请预留至离地面501111高，线缆从导线管穿出后预留3米长。在同一管中的控制线，应采用不同颜色，以便区分。在地下室没有清场之前，本司原则上不进行车库设备的安装、调试。对车库控制室的要求：防撞柱高度为80Onlnb直径为1501111.关于插座：本套系统所须插座，负荷级别为一级。3）施工工艺A.布线工艺必须按布线规范化操作按照电缆线路施工工艺进行施工。要对每一个点进行检验，特别是检验地槽中预留的线头是否用防水胶布密封好，有否标签，管子中穿出的线是否有护套圈保护，是否有刮皮现象，桥架内的线缆捆扎标准与否。以上工序的检验状况必须详细记录，做到责任到位。并列出操作日程工序表，把每天的所有状况记录在案，不符合操作规范的当天解决。B.预埋线圈工艺在预埋环形感应线圈之前，保证线槽内干爽、清洁。感应线圈四面拉直，置于线槽内，不得有重叠之处，埋后立即用混凝土覆盖并填平。引出导线应绞合在一起，在穿管中，不得有破损。C,安装设备工艺在地下车库清场后，再进行设备的安装，目的在于保护设备的安全和外观的完整。在将设备从仓库运至安装现场时尽量避免设备的倾斜。先将设备置于安装位置，再确定安装孔，用冲击钻开孔，并用略大号膨胀螺丝固定，保证设备安装整齐，稳定。安装在露天处或有可能碰到水的设备，其底部落地处用硅胶或水泥封死，以避免进水。设备安装后，在开通前，仍用塑料和纸盒罩好，保证设备安全和清洁。D.接线工艺室外安装设备如车牌识别一体机和闸门机等，其设备内接线采用冷轧头（后部穿线处带罗纹），用冷轧头钳压紧，并用绑扎带固定于设备内壁上。室内安装设备如等，其设备内接线采用直接式，并用绑扎带固定于设备内壁上。所有屏蔽线的金属网至少有一端接地。4）验收方案现场检验与测试：每一设备运抵现场并安装后均便要检验测试。若工地检测结果有缺点或不符合的原规定，甲方可以拒绝该设备，但须将有关理由以书面通知本公司，以便于我方与供货方联系更换。若缺点属可改善者,我方将改善方法、改善经过、结果提交甲方审核。审核后可择期重新检测。初步验收：若发现任何影响系统正常运作的问题，我方立即改善，并将改善方法、经过、结果移交甲方及检验负责单位审核，审核通过后再实施连续运行一个星期的实用阶段。
