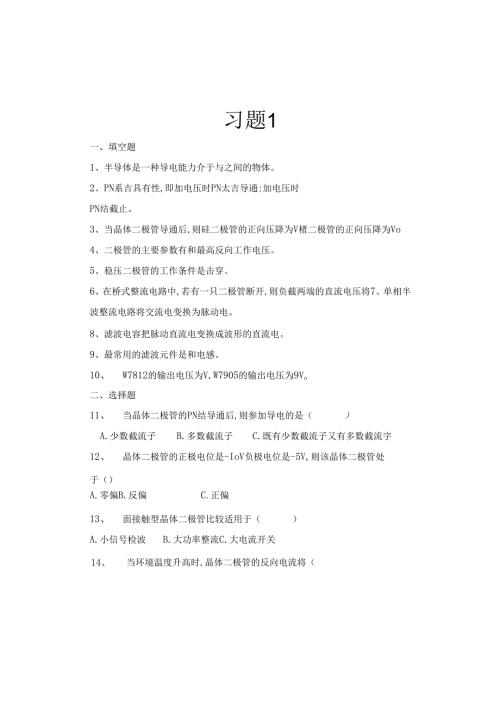

习题1一、填空题1、半导体是一种导电能力介于与之间的物体。2、PN系吉具有性,即加电压时PN太吉导通;加电压时PN结截止。3、当晶体二极管导通后,则硅二极管的正向压降为V楮二极管的正向压降为Vo4、二极管的主要参数有和最高反向工作电压。5、稳压二极管的工作条件是击穿。6、在桥式整流电路中,若有一只二极管断开,则负截两端的直流电压将7、单相半波整流电路将交流电变换为脉动电。8、滤波电容把脉动直流电变换成波形的直流电。9、最常用的滤波元件是和电感。10、 W7812的输出电压为V,W7905的输出电压为9Vo二、选择题11、 当晶体二极管的PN结导通后,则参加导电的是（）A.少数截流子B.多数截流子C.既有少数截流子又有多数截流字12、 晶体二极管的正极电位是-IoV负极电位是-5V,则该晶体二极管处于（）A.零偏B.反偏C.正偏13、 面接触型晶体二极管比较适用于（）A.小信号检波B.大功率整流C.大电流开关14、当环境温度升高时,晶体二极管的反向电流将（中的测试棒（通常是红色棒）所连接的二极管的管脚是二极管的正极,另一极是负极。（）7、晶体二极管击穿后立即烧毁。（）8、晶体二极管在反向击穿电压时，反向电流极小；当反向电压大于反向击穿电压后,反向电流会迅速增大。（）9、LM317是常见的三端集成稳压。（）10、开关稳压电源是直流稳压电源的一种。（）三、实训题1、如何用万用表判别普通二极管的好坏？。（10分）习题1标准答案一、填空题2、单向导电正偏5、反偏；反向；6、减少；-91、导体绝缘体；3、0.70.3；4、最大整流电流；7、直流；8、平滑；9、电容；10、5678910BCBBA678910XX12345CBBBA三、判断题二、选择题12345×XX四、实训题1、把数字万用表打到“二极管”档，显示二极管正向电压值时，红笔接的是二极管正极，黑笔接的是二极管负极；把两表笔对换，则显示1,说明二极管是好的。（评分标准：选对档位6分，测正向3分，测反向2分）习题1答题卡班级：学号：姓名：一、填空题（30分,每空2分。请把答案填写在下画线上）、2、3、4、5、6、7、8、9、10、1、习题2班姓名一、填空题1、半导体是导电能力介于和之间的物质，常见材料有和O2、整流电路的功能是o整流电路的主要类型有整流电路和整流电路。3、滤波是将脉动直流电中的成分滤除掉。电容滤波电路中电容越大滤波效果o4、硅管的死区电压约O.5V,硅管的正向压降为V;错管的死区电压约0.IV,楮管的正向压降为Vo5、二极管最主要的特性是：加向电压导通，加向电压截止。二极管导通时呈现电阻很大，相当于开关（闭合、断开）。二、选择题1 .晶体二极管内部是由所构成的A、一个PN结B、两个PN结C、三个PN结2 .在P型半导体中，多数载流子是A、空穴B、电子C、原子核3 .N型半导体是A、带正电B、带负电C、电中性4 .四色环电阻中，第1、2环代表什么色环？（）A：有效色环B：倍乘色环C：允许偏差色环5 .某电容器上标有223z,它表示该电容器的容量多少？（）A：223PFB：22×IO3UFC：22×IO3PF6 .用指针式万用表电阻档测量电阻时，每转换档位时都要进行什么调零？（）A：欧姆调零B：机械调零C：欧姆调零和机械调零7 .某二极管中，在外壳中标有色环，有色环一端表示二极管的什么极？A：负极B：正极C：发射极8 .不同二极管的管压降不同，硅二极管大概为多少？（A：O.2VB：0.7VC：1.4V9 .二极管的正极电位是一10V,负极电位是一9.3V,则该二极管处于（）状态。A、反偏B、正偏C、零偏10 .某二极管外壳上标出2CZ11,该二极管为A）稳压二极管B）开关二极管C）整流二极管D）普通二极管11.用数字万用表测量交流电压时，如在高位显“1”时，这表明？（）A）是正常现象，不用理会。B）表明已超过量程范围，须将量程开关转至较高档位上。C）表明所选量程太大，须将量程开关转至较低档位上。D）表明该万用表已损坏。12.示波器测量某交流信号波形，垂直方向格数为6格，选择偏转因数为2V/DIV,微调都为校准位置，则该信号峰-峰电压值为多少？（）A：12VB：1.2VC：6V三、判断1、在路检测电阻器时，最好不要切断电源，否则会影响测量结果。（）2 .温度升高，将使半导体的导电能力增强。（）3 .桥堆上的两个标有“”引脚是分极性的，用于输入交流电压。（）4 .电容滤波主要是利用电容的充放电原理来平滑电压的。（）5 .发光二极管两端的工作电压为1.5-2.5V。（）6 .滤波器可以将脉动直流变为较为平滑的直流电。（）7 .稳压二极管击穿后会立即烧毁。（）o8 .稳压管的稳定电压是指其死区电压。（）9 .光电二极管有光线照射时，反向电阻减小。()10 .电感可以用来滤波。()四、计算桥式整流电路的变压器次级电压V2为12V,负载电阻RL为10欧姆,试计算：(1)、画出桥式整流电路，并计算其整流输出电压上?(2)、二极管通过的电流IL和承受的最大反向电压URM?五、画图题1、画出所学过各类二极管的电路符号2、画出半波整流电容滤波电路习题2答题卡一、填空题1 、2 、3、4、5、五、画图题1、2、习题2标准答案一、填空题（28分,每题2分。请把答案填写在下画线上）1、 导体、绝缘体、硅、错2、 一把交流电转成脉动直流电、半波、桥式3、 交流成分、好4、 0.7、0.3中5、正、反、断开一VL=O.9V2=0.9×12=10.8VIL=VLRL=10.8V10=1.08AfXW郑=1.414X12=16.97V五、画图题习题3一、填空题1、写出两种导体材料;两种半导体材料两种绝缘体材料O2、二极管的核心是o3、二极管的重要特性是。4、硅材料二极管导通电压为,楮材料二极管导通电压为o5、直流稳压电源主要由变压器、和负载组成。6、指针万用表检测二极管极性时，需用万用表欧姆挡的档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的极；与黑表棒相接触的电极是二极管的极。检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被;两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经O二、选择题1 .四色环电阻中，第3环代表什么色环？（）A：有效色环B：倍乘色环C：允许偏差色环2 .某电容器上标有104,它表示该电容器的容量多少？（）44A：104PFB：10X10uFC：10X10PF3 .用指针式万用表电阻档测量电阻时，每转换档位时都要进行什么调零？（）A：机械调零B：欧姆调零C：欧姆调零和机械调零4 .某二极管中，在外壳中标有色环，有色环一端表示二极管的什么极?（）A：正极B：负极C：阳极5 .不同二极管的死区电压不同，错二极管大概为多少？（）A：O.IVB：0.5VC：1.4V6 .二极管的正极电位是9V,负极电位是8.3V,则该二极管处于（）状态。A、正偏B、反偏C、零偏7、稳压管的稳定电压是指其（）A.正向导通电压B.反向偏置电压C.反向击穿电压8、在单相半波整流电路中，如果电源变压器二次电压V2为12V,则负载电压为（）VA.5.4B.10.8C.129、直流稳压电源中滤波电路的作用是（）A.将脉动直流电变为较平滑的直流电B.将交流电变为稳定的直流电C.滤除脉动直流电中的直流成分10、要使半波整流电路输出的直流电压极性改变，应当（）A.将变压器一次绕组的端钮对调B.将变压器二次绕组的端钮对调C.将整流二极管的正负电极对调三、填表特殊二极管名称电路符号工作条件应用稳压二极管在稳压设备和电子电路中广泛应用发光二极管光电二极管自动控制中，作为光电检测元件，光电池等激光二极管四、分析题图1-30所示电路中，硅稳压管OZl的稳定电压为8V,0Z2的稳定电压O-+20VO-（八）O-+2SDzi20V'SZiDz2(b)-OROIZZIROI=H+2'DZlUO20VZSDzi11Z2-OUO-O(C)O-(d)图1-30为6V,正向压降均为0.7V,求各电路的输出电压Uo。五、综合题1、阅读图所示电路，回答下列问题:(1)说明该电路由哪几部分组成?(2)在图中标出/和乙的极性。(3)求出/和匕的大小。习题3答题卡班级：学号：姓名：一、填空题1、2、 3、 4、5、二、选择题12345678910三、填表特殊二极管名称电路符号工作条件应用稳压二极管在稳压设备和电子电路中广泛应用发光二极管光电二极管自动控制中，作为光电检测元件，光电池等激光二极管四、分析题图1-30所示电路中，硅稳压管。ZI的稳定电压为8V,Oz2的稳定电压为6V,正向压降均为0.7V,求各电路的输出电压Uo。O-+20VO-'O2、DZlU0ZSdz2'o（八）ROI=H+O-+OO(C)2SDziUoHDz2(d)20V图1-30五、综合题)1、阅读图所示电路，回答下列问题：(1)说明该电路由哪几部分组成?(2)在图中标出，和小的极性。(3)求出/和匕的大小。习题3标准答案班级：学号：姓名:一、填空题（30分,每题2分。请把答案填写在下画线上）1、 金、银、硅、错、塑料、陶瓷2、 PN结3、单向导电性4、 0.7V、0.3V5、 整流桥、滤波电路、稳压电路6、 XIKQ、负、正、烧断一击穿一二、选择题（30分，每题3分。）11p护12345678910BCBBAACBAC三、填表（20分，第空2分）特殊二极管名称电路符号工作条件应用稳压二极管本反向击穿在稳压设备和电子电路中广泛应用发光二极管正向导通各种电器作电源指示，或组成文字或数字显示光电二极管反向偏置自动控制中，作为光电检测元件，光电池等激光二极管卡正向导通远距离光纤通信的光源，光驱，打印头四、分析题
