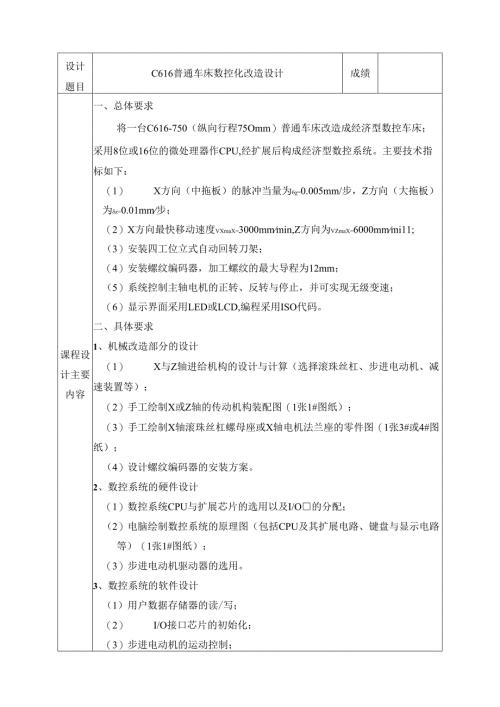

设计题目C616普通车床数控化改造设计成绩课程设计主要内容一、总体要求将一台C616-750（纵向行程75Omm）普通车床改造成经济型数控车床；采用8位或16位的微处理器作CPU,经扩展后构成经济型数控系统。主要技术指标如下：（1） X方向（中拖板）的脉冲当量为6=0.005mm/步，Z方向（大拖板）为z=0.01mm步；（2）X方向最快移动速度VXmaX=3000mmmin,Z方向为VZmaX=6000mmmi11;（3）安装四工位立式自动回转刀架；（4）安装螺纹编码器，加工螺纹的最大导程为12mm；（5）系统控制主轴电机的正转、反转与停止，并可实现无级变速；（6）显示界面采用LED或LCD,编程采用ISO代码。二、具体要求1、机械改造部分的设计（1） X与Z轴进给机构的设计与计算（选择滚珠丝杠、步进电动机、减速装置等）；（2）手工绘制X或Z轴的传动机构装配图（1张1#图纸）；（3）手工绘制X轴滚珠丝杠螺母座或X轴电机法兰座的零件图（1张3#或4#图纸）；（4）设计螺纹编码器的安装方案。2、数控系统的硬件设计（1）数控系统CPU与扩展芯片的选用以及I/O的分配；（2）电脑绘制数控系统的原理图（包括CPU及其扩展电路、键盘与显示电路等）（1张1#图纸）；（3）步进电动机驱动器的选用。3、数控系统的软件设计（1）用户数据存储器的读/写；（2） I/O接口芯片的初始化；（3）步进电动机的运动控制；（4）键盘与显示处理；（5）刀架的自动换刀。计4、撰写设计说明书（图文并茂，不少于7000字符）建议：从学生的工作态度、工作量、设计的创造性、学术性、实用性及书面表达能力等方面给出评价。指导教师评语签名：年月日设计题目C616普通车床数控化改造设计成绩课程设计主要内容一、总体要求将一台C616-750（纵向行程75Omm）普通车床改造成经济型数控车床；采用8位或16位的微处理器作CPU,经扩展后构成经济型数控系统。主要技术指标如下：（1）X方向（中拖板）的脉冲当量为3=0.005mm/步，Z方向（大拖板）为6z=0.0Imm/步;（2）X方向最快移动速度VXmaX=3000mmmin,Z方向为VZmaX=6000mmmi11;（3）安装四工位立式自动回转刀架；（4）安装螺纹编码器，加工螺纹的最大导程为12mm；（5）系统控制主轴电机的正转、反转与停止，并可实现无级变速；（6）显示界面采用LED或LCD,编程采用ISO代码。二、具体要求4、机械改造部分的设计（1） X与Z轴进给机构的设计与计算（选择滚珠丝杠与交流伺服电动机）；（2）手工绘制X或Z轴的传动机构装配图（1张1#图纸）；（3）手工绘制X轴滚珠丝杠螺母座或X轴电机法兰座的零件图（1张3#或4#图纸）；（4）设计螺纹编码器的安装方案。5、数控系统的硬件设计（1）数控系统CPU与扩展芯片的选用以及I/O的分配；（2）电脑绘制数控系统的原理图（包括CPU及其扩展电路、键盘与显示电路等）（1张1#图纸）；（3）交流伺服驱动器的选用。6、数控系统的软件设计（1）用户数据存储器的读/写；（2） I/O接口芯片的初始化；（3）交流伺服电动机的运动控制；（4）键盘与显示处理；（5）刀架的自动换刀。计4、撰写设计说明书（图文并茂，不少于7000字符）建议：从学生的工作态度、工作量、设计的创造性、学术性、实用性及书面表达能力等方面给出评价。指导教师评语签名：年月日设计题目C616普通车床数控化改造设计成绩课程设计主要内容一、总体要求将一台C616-1000（纵向行程100Omm）普通车床改造成经济型数控车床；采用8位或16位的微处理器作CPU,经扩展后构成经济型数控系统。主要技术指标如下：（1）X方向（中拖板）的脉冲当量为3=0.005mm/步，Z方向（大拖板）为6z=0.0Imm/步;（2）X方向最快移动速度VXmaX=3000mmmin,Z方向为VZmaX=6000mmmi11;（3）安装四工位立式自动回转刀架；（4）安装螺纹编码器，加工螺纹的最大导程为12mm；（5）系统控制主轴电机的正转、反转与停止，并可实现无级变速；（6）显示界面采用LED或LCD,编程采用ISO代码。二、具体要求7、机械改造部分的设计（1） X与Z轴进给机构的设计与计算（选择滚珠丝杠与交流伺服电动机）；（2）手工绘制X或Z轴的传动机构装配图（1张1#图纸）；（3）手工绘制X轴滚珠丝杠螺母座或X轴电机法兰座的零件图（1张3#或4#图纸）；（4）设计螺纹编码器的安装方案。8、数控系统的硬件设计（1）数控系统CPU与扩展芯片的选用以及I/O的分配；（2）电脑绘制数控系统的原理图（包括CPU及其扩展电路、键盘与显示电路等）（1张1#图纸）；（3）交流伺服驱动器的选用。9、数控系统的软件设计（1）用户数据存储器的读/写；（2） I/O接口芯片的初始化；（3）交流伺服电动机的运动控制；（4）键盘与显示处理；（5）刀架的自动换刀。计4、撰写设计说明书（图文并茂，不少于7000字符）建议：从学生的工作态度、工作量、设计的创造性、学术性、实用性及书面表达能力等方面给出评价。指导教师评语签名：年月日设计题目C620普通车床数控化改造设计成绩课程设计主要内容一、总体要求将一台C620-1000（纵向行程100Omm）普通车床改造成经济型数控车床；采用8位或16位的微处理器作CPU,经扩展后构成经济型数控系统。主要技术指标如下：（1）X方向（中拖板）的脉冲当量为3=0.005mm/步，Z方向（大拖板）为6z=0.0Imm/步;（2）X方向最快移动速度VXmaX=3000mmmin,Z方向为VZmaX=6000mmmi11;（3）安装四工位立式自动回转刀架；（4）安装螺纹编码器，加工螺纹的最大导程为12mm；（5）系统控制主轴电机的正转、反转与停止，并可实现无级变速；（6）显示界面采用LED或LCD,编程采用ISO代码。二、具体要求10、 机械改造部分的设计（1） X与Z轴进给机构的设计与计算（选择滚珠丝杠、步进电动机、减速装置等）；（2）手工绘制X或Z轴的传动机构装配图（1张1#图纸）；（3）手工绘制X轴滚珠丝杠螺母座或X轴电机法兰座的零件图（1张3#或4#图纸）；（4）设计螺纹编码器的安装方案。11、 数控系统的硬件设计（1）数控系统CPU与扩展芯片的选用以及I/O口的分配；（2）电脑绘制数控系统的原理图（包括CPU及其扩展电路、键盘与显示电路等）（1张1#图纸）；（3）步进电动机驱动器的选用。12、 数控系统的软件设计（1）用户数据存储器的读/写；（2）I/O接口芯片的初始化；(3)步进电动机的运动控制；(4)键盘与显示处理；(5)刀架的自动换刀。计4、撰写设计说明书(图文并茂，不少于7000字符)指导教师评语建议：从学生的工作态度、工作量、设计的创造性、学术性、实用性及书面表达能力等方面给出评价。签名：年月日设计题目C620普通车床数控化改造设计成绩课程设计主要内容一、总体要求将一台C620-1000（纵向行程100Omm）普通车床改造成经济型数控车床；采用8位或16位的微处理器作CPU,经扩展后构成经济型数控系统。主要技术指标如下：（1）X方向（中拖板）的脉冲当量为3=0.005mm/步，Z方向（大拖板）为6z=0.0Imm/步;（2）X方向最快移动速度VXmaX=3000mmmin,Z方向为VZmaX=6000mmmi11;（3）安装四工位立式自动回转刀架；（4）安装螺纹编码器，加工螺纹的最大导程为12mm；（5）系统控制主轴电机的正转、反转与停止，并可实现无级变速；（6）显示界面采用LED或LCD,编程采用ISO代码。二、具体要求13、 机械改造部分的设计（1） X与Z轴进给机构的设计与计算（选择滚珠丝杠与交流伺服电动机）；（2）手工绘制X或Z轴的传动机构装配图（1张1#图纸）；（3）手工绘制X轴滚珠丝杠螺母座或X轴电机法兰座的零件图（1张3#或4#图纸）；（4）设计螺纹编码器的安装方案。14、 数控系统的硬件设计（1）数控系统CPU与扩展芯片的选用以及I/O口的分配；（2）电脑绘制数控系统的原理图（包括CPU及其扩展电路、键盘与显示电路等）（1张1#图纸）；（3）交流伺服驱动器的选用。15、 数控系统的软件设计（1）用户数据存储器的读/写；（2）I/O接口芯片的初始化；（3）交流伺服电动机的运动控制；（4）键盘与显示处理；（5）刀架的自动换刀。计4、撰写设计说明书（图文并茂，不少于7000字符）建议：从学生的工作态度、工作量、设计的创造性、学术性、实用性及书面表达能力等方面给出评价。指导教师评语签名：年月日设计题目C620普通车床数控化改造设计成绩课程设计主要内容一、总体要求将一台C620-1500（纵向行程1500mm）普通车床改造成经济型数控车床；采用8位或16位的微处理器作CPU,经扩展后构成经济型数控系统。主要技术指标如下：（1）X方向（中拖板）的脉冲当量为3=0.005mm/步，Z方向（大拖板）为6z=0.0Imm/步;（2）X方向最快移动速度VXmaX=3000mmmin,Z方向为VZmaX=6000mmmi11;（3）安装四工位立式自动回转刀架；（4）安装螺纹编码器，加工螺纹的最大导程为12mm；（5）系统控制主轴电机的正转、反转与停止，并可实现无级变速；（6）显示界面采用LED或LCD,编程采用ISO代码。二、具体要求16、 机械改造部分的设计（1） X与Z轴进给机构的设计与计算（选择滚珠丝杠与交流伺服电动机）；（2）手工绘制X或Z轴的传动机构装配图（1张1#图纸）；（3）手工绘制X轴滚珠丝杠螺母座或X轴电机法兰座的零件图（1张3#或4#图纸）；（4）设计螺纹编码器的安装方案。17、 数控系统的硬件设计（1）数控系统CPU与扩展芯片的选用以及I/O的分配；（2）电脑绘制数控系统的原理图（包括CPU及其扩展电路、键盘与显示电路等）（1张1#图纸）；（3）交流伺服驱动器的选用。18、 数控系统的软件设计（1）用户数据存储器的读/写；（2）I/O接口芯片的初始化；（3）交流伺服电动机的运动控制；（4）键盘与显示处理；（5）刀架的自动换刀。计4、撰写设计说明书（图文并茂，不少于7000字符）建议：从学生的工作态度、工作量、设计的创造性、学术性、实用性及书面表达能力等方面给出评价。指导教师评语签名：年月日设计题目C630普通车床数控化改造设计成绩课程设计主要内容一、总体要求将
