《新能源汽车电气设备检修》电子教案——职业情景四 ：新能源汽车辅助电气系统故障检修.docx

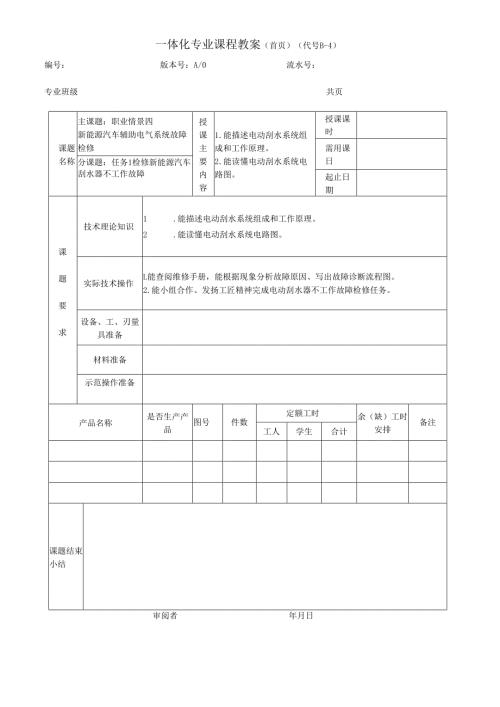

一体化专业课程教案（首页）（代号B-4）编号：版本号：A/0流水号：专业班级共页课题名称主课题：职业情景四新能源汽车辅助电气系统故障检修授课主要内容1 .能描述电动刮水系统组成和工作原理。2 .能读懂电动刮水系统电路图。授课课时需用课日分课题：任务1检修新能源汽车刮水器不工作故障起止日期课题要求技术理论知识1 .能描述电动刮水系统组成和工作原理。2 .能读懂电动刮水系统电路图。实际技术操作L能查阅维修手册，能根据现象分析故障原因、写出故障诊断流程图。2.能小组合作、发扬工匠精神完成电动刮水器不工作故障检修任务。设备、工、刃量具准备材料准备示范操作准备产品名称是否生产产品图号件数定额工时余（缺）工时安排备注工人学生合计课题结束小结审阅者年月日教学内容教师活动学生活动一、组织教学1、以小组为单位进行列队，检查学生人数（是否有迟到、早退、请假、旷课），进入教务系统填写班级考勤记录和教学日志。列队清查人数班长协助考勤记录2、检查学生劳动保护用品穿戴情况，仪容仪表是否符合要求。3、强调安全注意事项。在完成工作任务过程中注意用电安全，遵守安全操强调实习场地安全事项迟到和缺勤者作规程。一、新课引入某吉利4S店维修小组接到一张任务工单：一辆2017款吉利帝豪EV300纯电动汽车，行驶里程60500km,近期出现刮水器不工作的现象。作为新能源汽车维修技师的你，应如何检修该故障？二、新课教学过程任务1检修新能源汽车刮水器不工作故障一、电动刮水系统的组成电动刮水系统由刮水电动机、减速机构、自动复位器，刮水器开关，联动机构，刮水片及风窗清洗装置等组成。电动刮水器组成，如图4-1-2所示。实习情境描述，激起同学的学习兴趣联系实际思考问题边听边思考yj水片飞刮臂X连本、连木I涡轮减速机构刮水片,厅刮臂罐教师引导学生联系现实生活理解认真听讲积极回答问题做好笔记立二、k摆杆/I/拉杆直流电动机摇臂线束拉杆图4-1-2电动刮水器组成实物图）1、刮水电动机目前常用的刮水器采用的是永磁式刮水电机。永磁式刮水电机由永久磁铁、电枢转子、三个电刷、蜗杆、塑料涡轮和复位装置（包括电铜环、触点臂与触点）等组成，如图4-1-3所示。结合PPT、视频、讲解认真听讲积极回答问题做好笔记2、刮水系统组合开关如图4-1-4所示，为吉利帝豪EV300电动车刮水器控制组合开关手柄实物图及内部触点开关表。刮水器开关一般有四个挡：“OFF”挡为关闭挡，刮水器不工作；“INT”挡为间歇挡，刮水器低速间歇工作（每45s一次，可以调节间歇工作时间）；“L0”挡为低速挡，刮水器低速连续工作；“HI”挡为高速挡，刮水器高速连续工作。“洗涤”挡为向挡风玻璃喷水挡，向上拉起手柄（或手柄末端有洗涤电机按钮开关），接通风窗玻璃洗涤泵电路向挡风玻璃喷水。利用PPt讲解边听边记忆边理解图4-1-4吉利帝豪EV300电动车刮水器控制开关手柄实物及其内部触点开关表】3、联动机构联动机构分为钢索式和连杆式。现在大多应用连杆机构，连杆机构效率为80%"90%,刮刷角度在IlOo范围内，而且结构简单、无噪声、耐用、成本低、被广泛应用。利用讲解PPt认真听讲积极回答问题做好笔记二、电动刮水器的工作原理1、刮水器电机变速原理刮水器电机按其磁场结构不同分为绕线式和永磁式两种。目前永磁式刮水电机应用较为广泛，下面以永磁式刮水电机为例讲解变速原理。利用ppt讲解认真听讲积极回答问题做好笔记NN图4-1-6永磁式刮水电机变速原理图）（八）低速旋转；（三）速旋转2.刮水器的自动复位原理图4-1-7刮水电机复位原理示意图>1234OFFLOOHlO-O器刮组开3.刮水器控制电路分析吉利帝豪EV300电动车刮水器和洗涤器控制电路，如图4-1-8所示。当点火开关处于ON挡时，挡风玻璃刮水器开关接通电源，控制前刮水器电机和洗涤电机的动作。右组合开关HI为高速挡，Lo为低速挡，INT为间歇挡，OFF为关闭挡，MIST为点动挡。4.前风窗玻璃洗涤系统组成前风窗玻璃洗涤器的作用是向挡风窗玻璃表面喷洒专用清洗液或水，在刮水片的配合下，保持前风窗表面清净。前风窗玻璃洗涤系统由玻璃清洗剂、储液箱、洗涤泵、输液管（软管）、喷嘴和刮水器/洗涤开关组成。三、刮水器及洗涤系统常见故障及检修1.汽车刮水器常见故障及检修刮水器常见故障有刮水器不工作、个别挡位不工作、无法自动复位等。导致刮水器系统发生故障的部位大多数在刮水器电动机、刮水器开关、刮水器间歇继电器、机械传动部分、控制线路或熔丝上。四、制定方案查阅吉利帝豪EV300纯电动汽车维修手册，扫描二维码，观看新能源汽车电利用车间台架讲解利用PPt讲解本章节重点内容结PPT、频、讲解教师巡查认真听讲积极回答问题做好笔记认真听讲积极回答问题做好笔记激发小组协调合作精神并加强记忆小组长以文字的形式，对各教学内容教师活动学生活动动刮水器不工作故障检修的微课视频，制定吉利帝豪EV300电动刮水器不工作故时要特别实习的内障检修的任务方案。注意良好容进行总五、分组实训洁净习惯结、各成养成，如员出谋划每组分配5-8人，组长1人，副组长1人，安全员1人，记录员1人，其他发现问题策，共同1-3人。每组一套设备和工具，在规定的时间内完成任务，并接受考核。应及时纠完成六、收拾工具，清洁场地，现场6S。1、将工具擦拭干净、收拾好放到指定位置。2、各小组清洁各自工位，包括设备、工作台、地面。3、值日生打扫公共区域卫生正问题七、总结自己在此次学习活动中的表现1、完成评价表格中的相应评价，给出相应分数。小组成员自评2、对自己进行评价：（优点和进步）教师在各阶段实习完成后总结出现的3、不足之处及改善方法：问题和取得的成绩提醒现场6S管理4、组长及组员对你的评价及建议：优点和进步：5、不足之处及改善方法：八、注意事项收尾工作每个成员必须参与，严禁坐享其成。老师未宣布下课，严禁退场。对自己及组员的评价务必做到客观公正，不要带个人感情色彩。4、改善方法要行之有效，切忌说大话。一体化专业课程教案（首页）（代号B-4）编号：版本号：A/0流水号：专业班级共页课题名称主课题：职业情景四新能源汽车辅助电气系统故障检修授课主要内容1 .能描述电动车窗系统组成和工作原理。2 .能读懂电动车窗系统电路图。授课课时需用课日分课题：任务2检修新能源汽车电动车窗不工作故障起止日期课题要求技术理论知识1 .能描述电动车窗系统组成和工作原理。2 .能读懂电动车窗系统电路图。实际技术操作能查阅维修手册、小组合作并发扬工匠精神完成电动车窗不工作故障检修任务。设备、工、刃量具准备材料准备示范操作准备产品名称是否生产产品图号件数定额工时余（缺）工时安排备注工人学生合计课题结束小结审阅者年月日一、组织教学1、以小组为单位进行列队，检查学生人数（是否有迟到、早退、请假、旷列队清查班长协助课），进入教务系统填写班级考勤记录和教学日志。人数考勤记录2、检查学生劳动保护用品穿戴情况，仪容仪表是否符合要求。强调实习迟到和缺场地安全勤者3、强调安全注意事项。在完成工作任务过程中注意用电安全，遵守安全操事项作规程。一、新课引入某吉利4S店维修小组接到一张任务工单：一辆2017款吉利帝豪EV300纯电动汽车，行驶里程60500km,近期出现电动车窗不工作的现象。作为新能源汽车维实习情境联系实际修技师的你，如何检修该故障？描述，激起同学的思考问题三、新课教学过程学习兴趣边听边思考任务2检修新能源汽车电动车窗不工作故障一、电动车窗系统组成吉利帝豪EV300电动车4个车窗玻璃升降器及控制开关位置，如图4-2-1所示。图4-2-1吉利帝豪EV300电动车窗玻璃升降器及控制开关位置市1一6前门玻璃升降器开关；2一6后门玻璃升降器开关；3左前门玻璃升降器开关:4-左后门玻璃升降器开关；S-左后门玻璃升降器；6一左前门玻璃升降器；7右后门玻璃升降器：8在前门玻璃升降器教师引导学生联系现实生活理解结合PPT、视频、讲解认真听讲积极回答问题做好笔记电动车窗主要由玻璃升降器、电动机、控制开关（主控开关、分控开关）、车窗玻璃等组成。电动车窗最主要的部件是车窗玻璃升降器，目前常用的有电动齿扇式玻璃升降器和电动钢丝滚筒式玻璃升降器，如图4-2-2所示。认真听讲教师活动学生活动一积极回答问题做好笔记利用PPt讲解边听边记忆边理解图4-2-2车窗玻璃升降器)（八）齿房式玻璃升降器；(b)钢丝滚筒式玻璃升降器电动车窗电路分析(不带防夹功能)1、吉利帝豪EV300电动车窗系统电源和车窗升降电机电路分析(1)电源电路(2)车窗升降电机控制电335DR016DR01W¢1"ADR031DR03左前门升降电机IoA?15AIF工干斗甲保毋盆内丝器室电前机舱保险丝继电器就14ISO1719GNBM7RMTR电动车窗控制单元R.DNFLUPRLDNRlIFEDNFRUPRRONRRUPGND认真听讲利用PPt积极回答讲解问题SO9234SO925S0i76SO14SzA做好笔记6ISOOIj6DR10A0R12cw11a升通电机吉利帝豪EV300电动车窗系统开关信号电路(以右前门电动车窗开关信号电路为例)利用PPt讲解认真听讲积极回答问题教师活动学生活动二、电动车窗系统常见故障现象及检修思路3DR05j3r7ORQ17SO141IP201512IP7712SO71司30SQ0130DR10.j
