《新能源汽车电气设备检修》电子教案——职业情景二 ：新能源汽车低压电源系统故障检修.docx

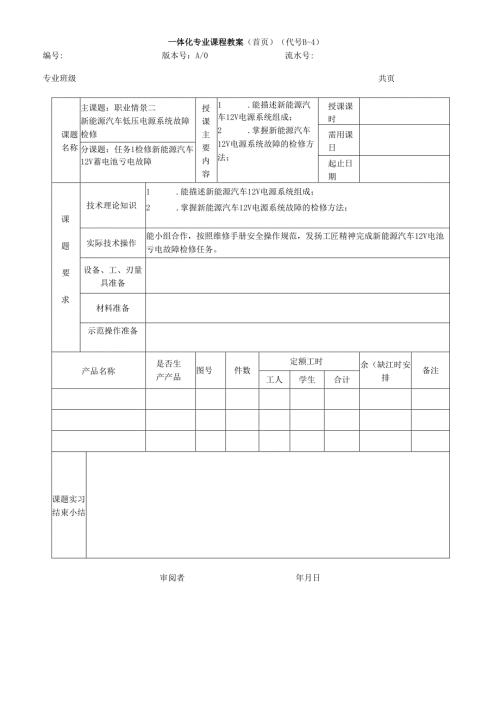

一体化专业课程教案（首页）（代号B-4）编号:版本号：A/0流水号:课题名称主课题：职业情景二新能源汽车低压电源系统故障检修授课主要内容1 .能描述新能源汽车12V电源系统组成；2 .掌握新能源汽车12V电源系统故障的检修方法；授课课时需用课日分课题：任务1检修新能源汽车12V蓄电池亏电故障起止日期课题要求技术理论知识1 .能描述新能源汽车12V电源系统组成；2 .掌握新能源汽车12V电源系统故障的检修方法；实际技术操作能小组合作，按照维修手册安全操作规范，发扬工匠精神完成新能源汽车12V电池亏电故障检修任务。设备、工、刃量具准备材料准备示范操作准备产品名称是否生产产品图号件数定额工时余（缺江时安排备注工人学生合计课题实习结束小结专业班级共页审阅者年月日广东省岭南工商第一技师学院文化理论课教案（首页）（代号A-3）科目第章第节课题课授日期月日至月日课时：授课方式作业题数作业时间班级教学目的教具挂图重点难点教学回顾说明编号：QD-0708-03版本号：A/0流水号：共页审阅签名：年月日一、组织教学1、以小组为单位进行列队，检查学生人数（是否有迟到、早退、请假、旷课），进入教务系统填写班级考勤记录和教学日志。2、检查学生劳动保护用品穿戴情况，仪容仪表是否符合要求。3、强调安全注意事项。在完成工作任务过程中注意用电安全，遵守安全操作规程。一、新课引入某新能源4S店售后维修小组接到一张任务工单：一辆2017款新能源汽车，行驶里程75000km,突然出现车辆无法启动，维修技师初步断定为12V辅助电池亏电故障。作为技师的你，如何检修该故障？二、新课教学过程任务1检修新能源汽车12V蓄电池亏电故障一、新能源汽车12V电源列队清查人数强调实习场地安全事项班长协助考勤记录迟到和缺勤者实习情境描述，激起同学的学习兴趣联系实际思考问题边听边思考高压+IXI4V÷12V辅助电池I1-14V÷12V用电系统高压一IX-转换器/14V-11-14V-i图2-1-1新能源汽车12V电源系统示意图）教师引导学生联系现实生活理解认真听讲积极回答问题做好笔记蓄电池是一种将化学能转换为电能的装置，是一种可逆的直流电源。目前乘用车上广泛使用起动性能较好的两种酸性电池：普通铅酸蓄电池和免维护蓄电池,实物如图2-1-3所示结合PPT、视频、讲解1、极板极板是蓄电池的核心部分，它由栅架和活性物质组成。极板分正极板和负极板两认真听讲如图2-1-1所示，为纯电动汽车12V电源系统示意图。纯电动汽车的电源分为主电源和辅助电源。主电源是动力电池组，实物如图2T-2所示，它为驱动电机、空调和DC/DC转换器等提供直流高压电源；辅助电源是12V蓄电池，是为车载各种仪表、控制系统等提供直流低压工作电源。容内学教种。2、隔板积极回答问题做好笔记1一极板；2一极板栅架隔板的作用是将正、负极板隔离，防止相邻的正负极板短路，隔板常用的材料有木质、微孔橡胶、玻璃纤维和微孔塑料等。3、电解液铅酸蓄电池的电解液，是由相对密度为L84g/cm3的纯硫酸和蒸储水按一定的比例配制而成的。4、外壳蓄电池外壳由电池槽和电池盖组成，其作用是盛装电解液和极板组。电池槽被隔板分为6个互不相通的单格，底部制有凸起的筋条。5、联条联条的作用是将单格电池串联起来，以提高整个蓄电池总成的端电压。制造联条的材料是铅睇合金。单格电池串联的方式有下面三种：传统外露式、穿壁式、跨越式，如图2-5所小。6、极桩蓄电池极桩的形状有圆锥形和L形等。蓄电池极桩分为正极和负极。为了便于区分，正极桩的直径通常比较粗，且用“+”或符号“P”表示，表面常涂红色油漆；负极桩的直径通常较细，且用“-”或符号“N”表示，表面可涂成蓝色或不涂颜色，如图2-1-6所示.利用PPt讲解边听边记忆边理解认真听讲利用PPt积极回答讲解问题做好笔记7、免维护蓄电池的电眼（八）(b)图2-1-6极桩I（八）I园锥形极桩；(b)L形极桩利用PPt讲解认真听讲积极回答问题电眼又称为密度指示器，如图2-1-7所示。它以蓄电池内部电解液的密度为测试标准的。蓄电池在使用过程中，电解液的密度随着电量的多少变化而变化。但教学内容教师活动学生活动因准确度低，一般只作参考。三、新能源汽车12V蓄电池亏电故障检修思路1 .故障现象：新能源汽车无法上电启动。2 .可能原因做好笔记果绿色白色红色显色体密蝌LHM山球盒电量充足充电不足液位偏低J上利用车间台架讲解认真听讲积极回答问题做好笔记图2-1-7蓄电池密度指示器)12V蓄电池本身故障。DC/DC转换供电故障。DC/DC转换器内部故障。DC/DC转换器与蓄电池连接电路故障。三、新能源汽车12V蓄电池亏电故障检修思路检查与排除方法检查蓄电池电压及性能，标准电压值为H-14V。利用ppt讲解德1本章节重认真听讲积极回答点内容问题做好笔记检查低压熔断丝盒内DC/DC的熔断器是否正常。检查DC/DC转换器电源正负极供电电路是否正常。检查高压分电盒高压插件与DC/DC转换器高压插件的插头是否导通。检查DC/DC转换器输出端的搭铁线负极插件结合PPT、视频、讲解四、制定方案激发小组协调合作精神并加强记忆小组长以文字的形通过刚才的学习,查阅维修手册，扫描二维码，观看新能源汽车教师巡查式，对各教学内容教师活动学生活动12V电源系统故障检修微课视频，制定新能源汽车12V电池亏电故障检修任务方时要特别实习的内注意良好容进行总分组实训每组分配5-8人，组长1人，副组长1人，安全员1人，记录员1人，其他洁净习惯结、各成养成，如发现问题员出谋划策，共同1-3人。每组一套设备和工具，在规定的时间内完成任务，并接受考核。应及时纠完成六、收拾工具，清洁场地，现场6S。1、将工具擦拭干净、收拾好放到指定位置。2、各小组清洁各自工位，包括设备、工作台、地面。3、值日生打扫公共区域卫生正问题七、总结自己在此次学习活动中的表现1、完成评价表格中的相应评价，给出相应分数。小组成员自评2、对自己进行评价：（优点和进步）教师在各阶段实习完成后总结出现的3、不足之处及改善方法：问题和取得的成绩提醒现场4、组长及组员对你的评价及建议：优点和进步：6S管理5、不足之处及改善方法：八、注意事项收尾工作每个成员必须参与，严禁坐享其成。老师未宣布下课，严禁退场。对自己及组员的评价务必做到客观公正，不要带个人感情色彩。4、改善方法要行之有效，切忌说大话。一体化专业课程教案（首页）（代号B-4）编号:版本号：A/0流水号:专业班级共页课题名称主课题：职业情景二新能源汽车低压电源系统故障检修授课主要内容1 .能描述新能源汽车12V电源系统组成；2 .掌握新能源汽车12V电源系统故障的检修方法；授课课时需用课日分课题：任务2检修新能源汽车无钥匙进入和启动系统故障起止日期课题要求技术理论知识1 .能描述新能源汽车12V电源系统组成；2 .掌握新能源汽车12V电源系统故障的检修方法；实际技术操作能小组合作，按照维修手册安全操作规范，发扬工匠精神完成新能源汽车12V电池亏电故障检修任务。设备、工、刃量具准备材料准备示范操作准备产品名称是否生产产品图号件数定额工时余（缺）工时安排备注工人学生合计题束结课结小审阅者年月日一、组织教学1、以小组为单位进行列队，检查学生人数(是否有迟到、早退、请假、旷课)，进入教务系统填写班级考勤记录和教学日志。2、检查学生劳动保护用品穿戴情况，仪容仪表是否符合要求。3、强调安全注意事项。在完成工作任务过程中注意用电安全，遵守安全操作规程。一、新课引入某新能源4S店售后维修小组接到一张任务工单：一辆2017款新能源汽车，行驶里程75000km,突然出现车辆无法启动，维修技师初步断定为12V辅助电池亏电故障。作为技师的你，如何检修该故障？三、新课教学过程任务2检修新能源汽车无钥匙进入和启动系统故障一、无钥匙进入和启动系统组成无钥匙进入和启动系统简称PEPS(PaSSiVeEntryPassiveStart)系统，是一种汽车新型智能电子防盗系统。吉利帝豪EV300纯电动车无钥匙进入和启动系统各个零部件在整车的分布，如图2-2-1所示。列队清查人数强调实习场地安全事项实习情境描述，激起同学的学习兴趣班长协助考勤记录迟到和缺勤者联系实际思考问题边听边思考图2-2-1吉利帝豪EV3纯电动车PEPS系统零部件位置图教师引导学生联系现实生活理解认真听讲积极回答问题做好笔记1、智能钥匙结合PPT、视频、讲解(1)智能钥匙是由发射器、遥控中央锁控制模块、驾驶授权系统控制模块三个接受器及相关线束组成。智能钥匙内安装三向125KHZ的低频接收天线，保证智能钥匙在任意角度均能接收到良好的低频信号。智能钥匙接收到合法低频信号后向外发送433.92MHz的高频认证信号。智能钥匙一般有3个功能按键，如图2-2-2所示，实现遥控中控门锁功能。2、PEPS控制单元PEPS控制单元是无钥匙进入的主控单元，也是钥匙授权识别代码的解码器，主要功能有以下几点。(1)从车辆向钥匙提供低频连接，用以通信。(2)读取启动/停止按钮信号来开始无钥匙启动。(3)识别从驾驶员/副驾驶员侧门手柄传感器上传来的信号，用以开始无钥匙进入过程。(4)识别从驾驶员/副驾驶员侧门手柄传感器上传来的信号，用以开始无钥匙自动锁车。(5)钥匙进入和退出过程中，当钥匙验证有效后，BCM会驱动门锁电动机控制车门的锁止和解锁。(6)主控制器还包括射频接收功能，通过CAN与其他控制器通信、诊断功能等3、门锁控制单元中央集控器(BCM)控制车门解锁/上锁。在无钥匙进入系统中，中央集控器(BCM)收到智能钥匙的信号后进行车门解锁/上锁控制。4、启动/停止开关为预防智能钥匙在亏电情况下无法与主控制器进行通信,采用带IMMO(车辆防盗)线圈、IMMO基站芯片功能的启动/停止开关。利用ppt讲解认真听讲积
