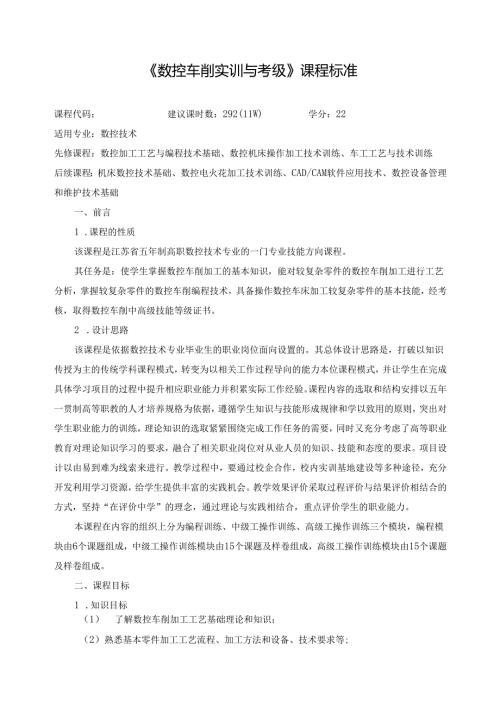

《数控车削实训与考级》课程标准.docx

数控车削实训与考级课程标准课程代码：建议课时数：292(11W)学分：22适用专业：数控技术先修课程：数控加工工艺与编程技术基础、数控机床操作加工技术训练、车工工艺与技术训练后续课程：机床数控技术基础、数控电火花加工技术训练、CAD/CAM软件应用技术、数控设备管理和维护技术基础一、前言1 .课程的性质该课程是江苏省五年制高职数控技术专业的一门专业技能方向课程。其任务是：使学生掌握数控车削加工的基本知识，能对较复杂零件的数控车削加工进行工艺分析，掌握较复杂零件的数控车削编程技术，具备操作数控车床加工较复杂零件的基本技能，经考核，取得数控车削中高级技能等级证书。2 .设计思路该课程是依据数控技术专业毕业生的职业岗位面向设置的。其总体设计思路是，打破以知识传授为主的传统学科课程模式，转变为以相关工作过程导向的能力本位课程模式，并让学生在完成具体学习项目的过程中提升相应职业能力并积累实际工作经验。课程内容的选取和结构安排以五年一贯制高等职教的人才培养规格为依据，遵循学生知识与技能形成规律和学以致用的原则，突出对学生职业能力的训练，理论知识的选取紧紧围绕完成工作任务的需要，同时又充分考虑了高等职业教育对理论知识学习的要求，融合了相关职业岗位对从业人员的知识、技能和态度的要求。项目设计以由易到难为线索来进行。教学过程中，要通过校企合作，校内实训基地建设等多种途径，充分开发利用学习资源，给学生提供丰富的实践机会。教学效果评价采取过程评价与结果评价相结合的方式，坚持“在评价中学”的理念，通过理论与实践相结合，重点评价学生的职业能力。本课程在内容的组织上分为编程训练、中级工操作训练、高级工操作训练三个模块，编程模块由6个课题组成，中级工操作训练模块由15个课题及样卷组成，高级工操作训练模块由15个课题及样卷组成。二、课程目标1 .知识目标（1） 了解数控车削加工工艺基础理论和知识；（2）熟悉基本零件加工工艺流程、加工方法和设备、技术要求等;3 3）了解零件质量管理的基本知识；4 4）了解在机械加工行业当中零件的组织和管理的相关知识。5 .能力目标（1）掌握数控车削加工工艺基础理论和知识；（2）掌握基本零件加工工艺流程、加工方法和设备、技术要求等;（3）能够达到零件质量的基本要求；（4）能够掌握数控加工软件的操作方法；（5）能根据零件的类型和特性合理选择工艺参数和刀具、夹具；（6）能合理制定零件加工过程中的工艺过程、编制工艺卡片；（7）能正确运用手工编程进行零件加工；（8）能正确操作数控车/加工中心机床，并能进行简单的维修；（9）能依据国家标准对零件进行常规质量检查。6 .素质目标（1）培养学生具有环境保护意识和可持续发展的意识；（2）培养学生吃苦耐劳、刻苦求真的科学探索精神；（3）养成实事求是，尊重科学，勇于实践，创新求实的工作习惯;（4）培养学生团体协作的能力。三、课程内容与要求序号项目（课题）名称相关知识操作训练情境设计教学要求教学评价参考学时1编程训练模块课题一：数控车削编程基础知识L机床数控技术的基本概念。2 .数控机床坐标系的相关知识。3 .数控车削加工的对刀方法。1 .对照机床，能说出几种数控车床的组成部分和工作过程。2 .利用网络技术查找各种数控车床的相关资料及主要技术指标。通过编制数控加工程序，进一步掌握程序编制的基本指令与格式；通过使用仿真软件，验证数控加工程序编制的正确性；通过操作机床，进一步熟悉数控机床面板、系统功能、操作步骤以及机床维护保养要求。1 .掌握数控车床的坐标系知识。2 .学会数控车削加工对刀原理。本部分内容采用过程评价和项目评价相结合的方法，注重学生自我评价、小组评价和教师评价的综合性。教师评价占80%,评价的手段包括闭卷（或开卷）考核、运用网络资源等形成的实践报告、观测、现场操作等。评价的内容包括基本知识的测试，学习过程档案资料（作业、课堂笔记、课堂表现记录、实践报告），对仿真软件的熟悉程度，运用基本编程指令编制零件加工程序的正确程度及仿真运行情况。学生自评占10%,包括遵守课堂纪律、积极参与教学活动、按时独立完成任务情况。小组评价占10%,包括乐于请教和帮助同学、小组活动协调和谐、积极参与小组活动、实践活动操作规1课题二：数控车削编程的基本指令L数控车床基本G指令。2 .数控车床的M、F、S、T指令。3 .数控编程基本指令的使用。1 .了解模拟软件的功能，熟练使用仿真软件。2 .能采用基本指令编制程序并输入计算机进行模拟加工零件。1 .掌握数控车削加工的准备功能指令。2 .掌握数控车削加工的M、F、S、T功能编程指令的应用。2课题三：典型固定循环指令应用1 .常用固定循环的格式。2 .常用固定循环的使用场合。3 .常用固定循环的参数选择。1 .会使用固定循环指令编写外形加工程序并输入计算机模拟加工零件。2 .会使用固定循环指令编写内孔加工程序并输入计算机模拟加工零件。1 .掌握典型循环指令的程序格式。2 .熟练运用典型循环指令编写程序。6课题四：子程序的调用1 .子程序的概念。2 .子程序的格式。3 .子程序的使用。1 .合理编写相应的子程序，简化原有的编程。2 .应用子程序编写加工程序并输入计算机模拟加工零件。1 .了解子程序的应用范围。2 .熟练运用子程序功能编写程序。1课题五：数控车削加工的宏程序1 .A类宏程序应用场合及编写格式。2 .B类宏程序应用场合及编写格式。3 .常见的二次曲线的标准方程及参数方程。4 .宏程序的使用要求。1 .使用A类宏程序编写加工程序并输入计算机模拟加工零件。2 .使用B类宏程序编写加工程序并输入计算机模拟加工零件。1 .熟悉宏程序的类型。2 .会运用用户宏指令编写程序。2课题六：数控车床的基本操作L数控车床的安全操作规程与日常维护保养常识。2.典型数控车床操作方法与步骤。L熟悉数控车床面板，正确规范地操作数控车床。2 .会对数控车床进行日常维护保养。3 .能分析并简单处理实践过程中数控车1 .严格遵守数控车床的安全操作规程。2 .能熟练操作典型的数控车床。3 .能正确地进行数控车床的日23.数控车床常见故障、原因分析与排除方案。床出现的非正常情况。常维护保养。4.初步具备数控车床常见故障的诊断能力。范、学习态度等。2中级工操作训练模块课题一：外轮廓综合车削（一）1 .机械加工工艺基础知识。2 .数控车床基本操作技能。3 .数控车床操作规范。1 .能正确选择刀具、安装刀具。2 .能正确编制程序并输入机床进行模拟验证。3 .掌握对刀方法，正确对刀。4 .正确地加工零件、正确地选择量具进行测量。5 .进行质量分析与控制，保证加工零件的尺寸精度和表面精度。L制定工艺方案（1）分析零件信息：教师布置项目工作任务，引导学生理解零件加工技术要求，学生分组讨论，教师引导学生填写相应卡片。（2）拟定加工顺序，确定工艺装备，选择切削用量：学生在教师引导下学习搜集相关资料，讨论分析，填写相应卡片。（3）制定工艺规程：教师引导学生制定工艺规程及操作加工方案。2 .编制程序、仿真操作加工（1）编写程序清单，在仿真软件上进行虚拟操作加工。3 .实际操作加工（1）将程序输入数控车床，校验程序。（2）检查加工准备。（3）实际操作加工。根据学生自身特点1 .掌握外轮廓加工工艺分析和程序编写。2 .熟练掌握对刀操作方法。3 .养成遵守操作规程、文明生产、安全操作的良好习惯。本部分内容采用过程评价和项目评价相结合的方法，注重学生的自我评价、小组评价和教师评价的综合性。教师评价占80%,评价的手段包括观测、现场操作等。评价的内容包括完成零件加工的质量占60%、操作过程中遵守操作规程、文明生产占40%。学生自评占10%,包括遵守课堂纪律、积极参与课堂教学活动、按时完成任务情况、按要求完成准备工作情况、阶段性实习总结等。小组评价占10%,包括乐于请教和帮助同学、小组活动协调和谐、积极参与小组活动、学习态度等。4课题二：外轮廓综合车削（二）L外轮廓加工工艺分析和切削参数的合理选择。2 .角度编程的知识。3 .工量具的使用。1 .能正确地编制零件的数控车削加工工艺和加工程序并输入机床模拟验证。2 .能正确选择与安装刀具、对刀、加工零件并保证尺寸精度。3 .能对零件的加工质量进行检测和分析。1 .能正确选择与安装刀具，制定工件的车削加工工艺规程。2 .掌握进刀方法及切削余量的合理分配。3 .能对零件的加工质量进行检测和分析。6课题三：外轮廓综合车削（三）L刀尖圆弧半径补偿的知识。2 .切槽刀的选用及安装。3 .皮带轮槽加工的知识。1 .能正确地编制零件的数控车削加工工艺，编程时能利用刀尖圆弧补偿指令对零件进行有效的补偿。2 .能正确选择和安装刀具、对刀、加工零件。3 .能对零件的加工质量进行分析并保证加工精度。1 .能利用刀尖圆弧对零件进行有效的补偿。2 .能正确选择和安装刀具，制定工件的车削加工工艺规程。3 .能对零件的加工质量进行分析。6课题四：螺纹车削（一）1 .螺纹的基本知识。2 .螺纹加工的编程指令。3 .螺纹刀的安装。4 .螺纹量具的使用。1 .掌握车削普通三角螺纹尺寸的计算，正确地编制程序并输入机床模拟验证。2 .能正确地刃磨螺纹刀和安装刀具、对刀、加工螺纹并保证尺寸精度。L掌握车削普通三角螺纹尺寸的计算。2 .能正确地刃磨螺纹刀和安装刀具。3 .掌握螺纹的编程方法。4课题五：螺纹车削（二）1 .根据零件图纸要求,合理选择编程指令。2 .多头螺纹加工知识。3 .螺纹外圆车刀，螺纹车刀刀补的原理。L根据零件图纸要求，合理选择编程指令，正确地编制程序并输入机床模拟验证。2 .对刀，能熟练运用外圆车刀、螺纹车刀的补偿方法，掌握多头螺纹的加工方法。3 .能正确地加工零件,并保证加工精度。分别扮演机床操作工、工艺员、质检员、专家等角色；或分工或协同完成零件加工、产品交接等工作。4 .零件检测学生与教师共同对加工完成的零件质量逐项进行检测，学生在教师的关注指导下填写卡片，教师提供规范化技术文档范例供学生参考。5 .学习评价教师引导学生分析超差原因，评估任务完成质量，填写小组总结报告，教师关注团队合作效果。1 .根据零件图纸要求，合理选择的编程指令。2 .掌握多头螺纹的加工方法。3 .能够熟练掌握外圆车刀、螺纹车刀的补偿方法。6课题六：梯形槽、内孔车削L梯形槽的计算方法。2 .内孔切削注意要点。3 .像孔加工的编程要点。1 .能正确编制梯形槽和内孔车削加工工艺和程序。2 .正确地选择刀具、安装刀具、对刀，熟练进行孔类零件加工和梯形槽零件加XoL掌握内孔车削的加工工艺。2 .熟练掌握键孔加工方法。3 .掌握梯形槽的加工方法。4课题七：内螺纹车削L零件加工工艺安排。2.内螺纹的基本参数及加工工艺。1 .熟练掌握车削螺纹的进刀方法和合理分配进刀深度，正确编制程序并输入机床模拟验证。2 .正确选择刀具、对刀、加工零件。3 .掌握内螺纹的测量方法。L掌握数控车床车削内螺纹的基本知识。2 .熟练掌握车削螺纹的进刀方法和
