《数控车床编程与操作》试卷——期中试卷二（含答案）.docx

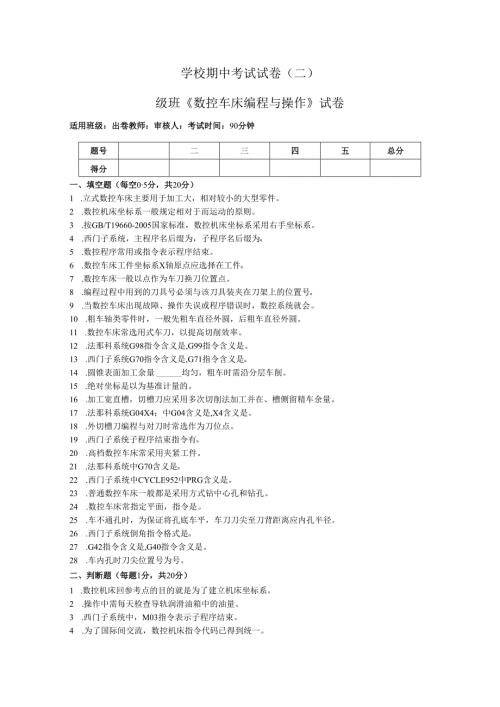

学校期中考试试卷（二）级班数控车床编程与操作试卷适用班级：出卷教师：审核人：考试时间：90分钟题号二三四五总分得分一、填空题（每空05分，共20分）1 .立式数控车床主要用于加工大，相对较小的大型零件。2 .数控机床坐标系一般规定相对于而运动的原则。3 .按GB/T19660-2005国家标准，数控机床坐标系采用右手坐标系。4 .西门子系统，主程序名后缀为，子程序名后缀为o5 .数控程序常用或指令表示程序结束。6 .数控车床工件坐标系X轴原点应选择在工件o7 .数控车床一般以点作为车刀换刀位置点。8 .编程过程中用到的刀具号必须与该刀具装夹在刀架上的位置号o9 .当数控车床出现故障、操作失误或程序错误时，数控系统就会。10 .粗车轴类零件时，一般先粗车直径外圆，后粗车直径外圆。11 .数控车床常选用式车刀，以提高切削效率。12 .法那科系统G98指令含义是,G99指令含义是。13 .西门子系统G70指令含义是,G71指令含义是o14 .圆锥表面加工余量均匀，粗车时需沿分层车削。15 .绝对坐标是以为基准计量的。16 .加工宽直槽，切槽刀应采用多次切削法加工并在、槽侧留精车余量。17 .法那科系统G04X4；中G04含义是,X4含义是。18 .外切槽刀编程与对刀时常选作为刀位点。19 .西门子系统子程序结束指令有o20 .高档数控车床常采用夹紧工件。21 .法那科系统中G70含义是o22 .西门子系统中CYCLE952中PRG含义是。23 .普通数控车床一般都是采用方式钻中心孔和钻孔。24 .数控车床常指定平面，指令是。25 .车不通孔时，为保证将孔底车平，车刀刀尖至刀背距离应内孔半径。26 .西门子系统倒角指令格式是o27 .G42指令含义是,G40指令含义是。28 .车内孔时刀尖位置号为号。二、判断题（每题1分，共20分）1 .数控机床回参考点的目的就是为了建立机床坐标系。2 .操作中需每天检查导轨润滑油箱中的油量。3 .西门子系统中，M03指令表示子程序结束。4 .为了国际间交流，数控机床指令代码已得到统一。5 .输入程序时应先输入程序名。6 .数控车削加工时，工件坐标系原点最常用工件左端面中心点。7 .刀具换刀点理论上可以任意选择，但必须保证换刀过程中不发生刀具碰到工件、机床等。8 .试切法对刀结束后，验证对刀是否正确时，可以同时验证X、Z两轴。9 .数控车床若发生报警，机床将不受影响继续运行至程序结束。10 .数控车床上常采用半径编程。11 .基点坐标是编写数控程序的重要数据。12 .粗车圆锥表面进行分层加工的目的是为了防止车削时副切削刃发生干涉现象。13 .西门子系统在一个程序段中可以采用绝对、增量尺寸混合编程。14 .有些法那科系统数控车床空运行后还需要重回参考点。15 .法那科系统M99是子程序结束并返回指令。16 .粗车细长轴零件一般采用两顶尖装夹方式。17 .西门子轮廓切削复合循环指令CYCLE952既可以加工外轮廓也可以加工内轮廓。18 .塞规通端通不过，说明孔径尺寸偏大。19 .车圆锥面时，刀尖圆弧半径主要是因为过切削或欠切削而影响工件尺寸和形状精度。20 .使用刀尖半径补偿指令后，还需要在机床相应参数中输入刀尖半径值及刀尖位置号。三、选择题（每题1分，共20分）1 .CK6140中K表示OA.控制B.经济C.卧式车床类D.卧式2 .数控车床常用两个坐标轴是oA.X和YB.X和ZC.Y和ZD.A和B3 .以下机床不需要回参考点的情况是oA.重新接通电源开关B.超程报警C.按下紧急停止按钮D.换刀之后4 .数控机床中，作为一个信息单元进行存储、传递、操作的是oA.程序B.程序段C.程序字D.地址5 .以下表示进给速度大小的代码是。A.MB.SC.XD.F6 .在数控车床上加工的零件，工件坐标系+Z方向oA.指向尾架B.指向主轴箱C.指向操作者D.背离操作者7 .法那科系统数控车床程序中T0303调用的刀具补偿号是oA.00B.01C.02D.038 .车削台阶表面时，外圆精车刀主偏角是oA.小于60°B.大于等于60°C.小于90°D.大于等于90°9 .车06Omm外圆，主轴转速选取100Ormin,则刀刃切削速度为。A.3.14msB.100msC.60mminD.157mmin10 .法那科系统中米制单位设定指令是oA.G20B.G21C.G22D.G2311 .圆锥大端直径为100mm,长度为60mm,锥度C=1/4,则圆锥小端直径为。A.40mmB.60mmC.65mmD.85mm12 .西门子系统程序G91G01X0Z40.0F0.2,则刀具移动的距离为。A.30mmB.40mmC.50mmD.70mm13 .法那科系统指令格式G28X_Z_；中X、Z是指oA.起点坐标B.目标点坐标C.中间点坐标D.参考点坐标14 .数控车床上直进法切槽，当车刀车至槽底后应沿什么方向退出刀具为宜oA.-ZB.-XC.+ZD.+X15 .槽底直径尺寸可选用以下哪种量具测量oA.钢尺B.样板C.游标卡尺D.内径千分尺16 .法那科系统G04X4.0表示暂停时间为oA.4微秒B.4毫秒C.4秒D.40秒17 .法那科系统M98P30113调用的子程序名是。A.03011B.00113C.3011D.011318 .西门子系统G96S500LIMS=2000F02中恒定切削速度为。A.2000rminB.500rminC.500mminD.500ms19 .加工套类零件，内孔是圆锥面应采用的心轴是。A.圆柱心轴B.小锥度心轴C.圆锥心轴D.胀力心轴20 .西门子系统倒角指令格式GOlX_Z_F_CHF=_；CHF后数值是A.倒角的长度B.倒角的角度C.拐点到起点或终点的距离D.进给量四、简答题（每题3分，共15分）1 .什么是机床原点？2 .什么是刀具刀位点？有何作用？3 .GOO指令和GOl指令有何区别？各使用在什么场合?4 .什么是绝对坐标？什么是增量坐标?5 .什么是刀尖半径左补偿？指令代码是什么？五、编程题（共25分）1 .试用子程序编写如图1直槽轴法那科或西门子系统数控程序，材料：45钢，毛坯：。2Omm棒料。（10分，不分粗、精加工）2 .试用编写如图2轴套右端内、外轮廓法那科或西门子系统数控程序，材料：45钢，毛坯:036mm,内孔直径015mm无缝钢管。（15分，034mm外圆及左端面不需编程）学校期中考试试卷（二）级班数控车床编程与操作答案适用班级：出卷教师：审核人：考试时间：90分钟题号-二三四五总分得分一、填空题（每空1分，共20分）1.径向尺寸轴向尺寸2.刀具（静止）工件3.（笛卡尔）直角4.MPF.SPF5.MO2、M306.工件轴心线7.机床参考点8.一致9.报警10.大小11.可转位12.每分钟进给量每转进给量13.英（寸）制尺寸输入米（公）制尺寸输入14.不圆锥（表）面15 .工件坐标系原点（或工件原点）16 .横向进给槽底17 .暂停4秒18 .左侧刀尖19 .RET、Ml7、M0220 .液压卡盘21 .精车复合循环22 .轮廓子程序名23 .手动24 .XZG1825 .小于26 .GOlX_Z_F_CHF=_;27 .刀尖圆弧半径右补偿取削刀尖圆弧半径补偿28.2二、判断题（每题1分，共20分）1234567891011121314151617181920三、单项选择题（每题1分，共20分）1234567891011121314151617181920ABDCDADDABDBCDCCBCCA四、简答题（每题4分，共15分）1 .答：机床坐标系的原点称为机床原点，数控车床机床原点大多规定在主轴中心线与卡盘端面的交点处。2 .答：数控车床上表示刀具位置的点，对刀、编程、加工中使用的刀具均以刀具刀位点来表示其位置，3 .答：G（X）指令是指刀具以机床规定的快速移动速度移动到目标点；GOl指令是指刀具以编程给定的进给速度运动到目标点。GOO指令用于空行程或退刀场合,可以加快速度,节省时间，提高效率；GOl指令用于零件直线插补加工，编程过程中必须指令其进给速度。4 .答：绝对坐标是指刀具的位置坐标是以工件原点为基准计量的，即刀具当前位置在工件坐标系中的坐标；相对坐标是指刀具位置坐标相对于前一位置的增量，方向与坐标轴方向一致为正，方向与坐标轴方向相反为负。5 .答：刀尖半径左补偿是指沿加工方向看，刀具位于轮廓左侧时为左补偿，指令代码为G41。五、编程题（共25分）1 .直槽轴参考程序见表1（指令含义可不写）。表1车直槽轴参考程序程序段号程序内容（法那科系统）程序内容（西门子系统）指令含义NlOG40G18G21G99；G40G18G71G95；参数初始化N20M3S600T0101；M3S600T01；主轴正转转速600rmin,选TOl号外圆车刀N30GOOX24.0Z5.0M08；GOOX24.0Z5.0M08；刀具快速移至循环起点，切削液开N40GOlZ-45.0F0.2；GOlZ-45.0F0.2；N50G28X60.0Z50.0；G74Xl=OZl=O;刀具返回参考点N60T0202；T02；换切槽刀N70GOOX32.0ZOM03S350；GOOX32.0ZOM03S350；刀具返回切削起点，切槽转速350rminN80M9830001；L0231P3；调用窄槽子程序，加工3个窄槽N90GOOZ-68.0；GOOZ-68.0；刀具移至Z-68处NlOOGOlXOF0.08；GOlXOF0.08；切断工件NllOX32.0；X32.0；刀具切出N120G28X60.0Z50.0；G74Xl=OZl=O；刀具返回参考点N130M05M09；M05M09；主轴停，切削液停N140M30；M30；程序结束（2）加工4mmXImm窄槽子程序。见表2,法那科系统子程序名为“00001”,西门子系统子程序名为“L023LSPF”。表2加工窄槽子程序程序段号程序内容（法那科系统）程序内容（西门子系统）指令含义NlOGOOW-10；GOOG91Z-10；增量坐标编程，Z方向移动IOmmN20GOlU-IOF0.08GOlX-IOF0.08；X方向切入10mm,进
