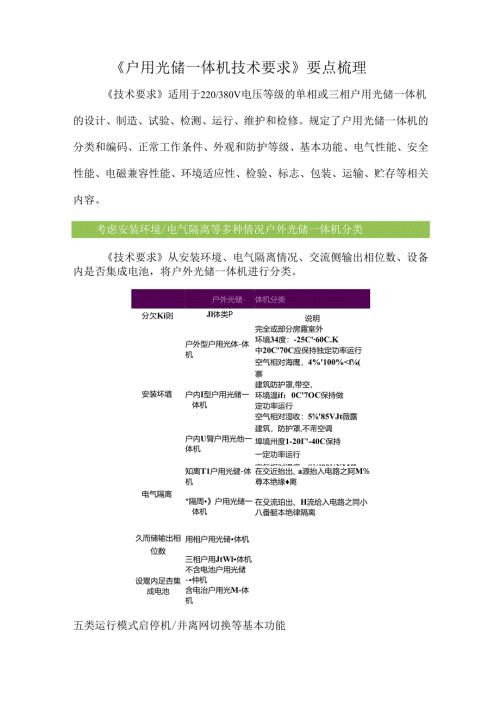

《户用光储一体机技术要求》要点梳理.docx
户用光储一体机技术要求要点梳理技术要求适用于220/380V电压等级的单相或三相户用光储一体机的设计、制造、试验、检测、运行、维护和检修。规定了户用光储一体机的分类和编码、正常工作条件、外观和防护等级、基本功能、电气性能、安全性能、电磁兼容性能、环境适应性、检验、标志、包装、运输、贮存等相关内容。考虑安装环境/电气隔离等多种情况户外光储一体机分类技术要求从安装环境、电气隔离情况、交流侧输出相位数、设备内是否集成电池，将户外光储一体机进行分类。户外光储-体机分类分欠Ki则安装坏埴Jl体类P户外型户用光体-体机户内I型户用光储一体机说明完全或部分房露室外环境34度：-25C'60C.K中20C'70C应保持独定功率运行空气相对海鹰，4%'100%<f(寨建筑防护罩,带空，环境温if：0C'7OC保持做定功率运行空气相对湿收：5'85VJt薇露户内U臂户用光他一体机建筑，防护罩,不芾空调埠境卅度1-20'-40C保持一定功率运行空气相对温度：S'99XMff电气隔离知离T1户用光健-体机*隔周户用光储一体机在交近抬出、a源抬入电路之阿M%尊本绝缘离在殳流珀出、H流给入电路之同小八番艇本绝律隔离久而储输出相用相户用光储体机位数三相户用JtWl体机设鬻内足杏集成电池不含电池户用光储-仲机含电治户用光M-体机五类运行模式启停机/并离网切换等基本功能技术要求从运行模式等8个方面，规定了户外光储一体机的基本功能：运行模式：至少具备光伏发电-并网、储能放电一并网、储能充电一并网、光伏发电-储能放电-并网、光伏发电-储能充电-并网五类并网运行模式。至少具备光伏发电-储能充电、储能放电-负载、光伏发电-储能放电-负载三类离网运行模式，宜具备光伏发电-负载和光伏发电-储能充电-负载离网运行模式。启停机：并网模式下启停机过程中电流峰值应不超出1.HN,离网模式下启停机过程中电压峰值应不超出1.IUNo并离网切换：并网转离网，建立频率和幅值稳定的交流电压；离网转并网，满足相应的功率要求。报警保护：故障诊断、报警保护、故障新型记录功能。保护功能应至少包括极性反接保护、交流进线相序错误保护、直流电压异常保护、过电流保护、过温保护、通讯故障保护、冷却系统故障保护和防孤岛保护。通信：应具备电池管理系统。运行信息监测：实时监测直流侧光伏和储能端口电压、电流、功率和电池状态信息，交流侧电网和负载端口电压、电流、频率和功率信息；以及实时监测户用光储一体机与电池管理系统设备的通信状态。统计：光伏发电量和储能充放电量统计功能，故障信息统计功能数据显示和存储：展示户用光储一体机的运行状态、运行参数、保护参数、事件记录等信息；存储不少于180天的数据。技术要求在电气性能、电能质量、效率等方面对户外光储一体机提出了具体要求，例如：充放电循环效率：在环境温度为25士2、海拔高度不超过1000m、相对湿度不超过95%（无凝露）的条件下，含电池户用光储一体机的充放电循环效率应不低于85%O转换效率：在额定功率运行条件下，户用光储一体机在光伏发电-并网、储能放电-并网、储能充电-并网、光伏发电-储能充电、光伏发电-负载和储能放电-负载运行模式下的转换效率应不低于94%o其中，非隔离型转换器的最大转换效率应不低于96%,隔离型转换器的最大转换效率应不低于94%oMPPT效率：静态MPPT效率应不低于98%；动态MPPT效率应不低于90%o损耗：待机损耗应不超过额定功率的05%,空载损耗应不超过额定功率的O.8%o有功功率控制：当有功功率输出大于其额定功率的20%时，控制偏差应不超过额定功率的±2%o无功功率控制：当无功功率输出大于其额定功率的20%时，控制偏差应不超过额定功率的土2%o过载能力：交流侧电流在110%额定电流下，持续运行时间不应少于Iomin；户交流侧电流在120%额定电流下，持续运行时间不应少于Imin0充放电转换时间：从90%额定功率充电到90%额定功率放电的转换时间以及90%额定功率放电到90%额定功率充电的转换时间均不应大于100ms0并离网切换时间：接收外部计划性孤岛指令时，从接收到切换指令到完成建立负载额定电压的主动并网转离网切换时间不应大于200ms；自主识别计划性孤岛时，从电网中断到完成建立负载额定电压的被动并网转离网切换时间不应大于2s；由离网转为并网模式时，应在电网端口电压、频率和相位角满足同期条件后,切换时间宜不超过200mso低电压穿越：三相户用光储一体机交流端口电压在图示的电压轮廓线及以上的区域内时，户用光储一体机应不脱网连续运行。高电压穿越：三相户用光储一体机交流端口电压在图示的电压轮廓线及以下的区域内时，户用光储一体机应不脱网连续运行。403025201000IAIA,41IA1A曲线3户用光储一体机可以与电网断开连接要求户用光储一体机不脱网连续运行0.90ii-l10时间/s00.51图4户用光储一体机高电压穿越能力要求防孤岛保护：户用光储一体机应具备快速监测孤岛且立即断开与电网连接的能力，防孤岛保护动作时间应不大于2s,同时发出警示信号，孤岛保护应与电网侧线路保护相配合。当启用被动并网转离网功能时，闭锁防孤岛保护功能。
