《工程制图与识图》题库试卷 (共四卷).docx

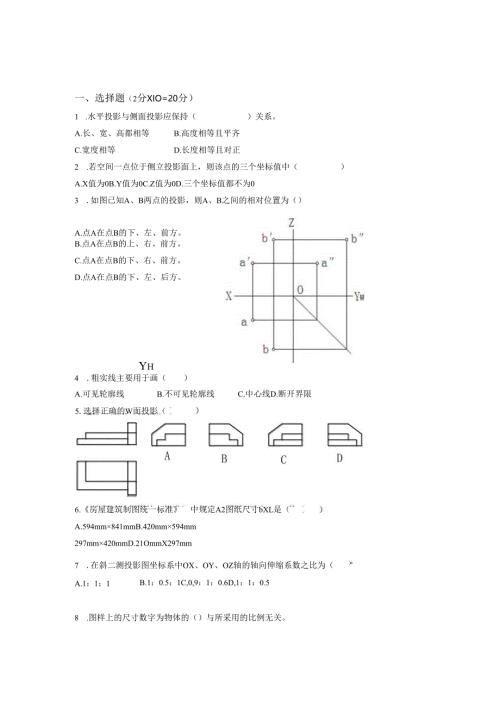

A.点A在点B的下、左、前方。一、选择题（2分XIO=20分）1 .水平投影与侧面投影应保持（）关系。A.长、宽、高都相等B.高度相等且平齐C.宽度相等D.长度相等且对正2 .若空间一点位于侧立投影面上，则该点的三个坐标值中（）A.X值为0B.Y值为0C.Z值为0D.三个坐标值都不为03 .如图已知A、B两点的投影，则A、B之间的相对位置为（）B.点A在点B的上、右、前方。C.点A在点B的下、右、前方。D.点A在点B的下、左、后方。Yh4 .粗实线主要用于画（）A.可见轮廓线B.不可见轮廓线5.选择正确的W面投影（6.房屋建筑制图统一标准中规定A2图纸尺寸bXL是（C.中心线D.断开界限A.594mm×841mmB.420mm×594mm297mm×420mmD.21OmmX297mm)o7 .在斜二测投影图坐标系中OX、OY、OZ轴的轴向伸缩系数之比为（A.1：1：1B.1：0.5：1C,0,9：1：0.6D,1：1：0.58 .图样上的尺寸数字为物体的（）与所采用的比例无关。A.实际大小B.按比例缩小后的尺寸C.按比例扩大后的尺寸D.与物体无关的尺寸9 .某直线只在侧面投影积聚为一点，该直线为（）A.铅垂线B.正垂线C.侧垂线D.侧平线10 .建筑工程图中的标高和总平面图的尺寸单位一般是（）oA.mmB.kmC.mD.cm二、填空题（3分x5=15分）1 .房屋建筑工程图一般包括建筑施工图、和O2 .建筑施工图包括的图纸有首页、和详图。3 .绝对标高的零点在（位置），相对标高的零点在（位置）。4 .标高符号的三角形是三角形，三角形的高为mm,用线绘制。5 .定位轴线绘制时采用的图线是线，端部带一直径mm的细实线圆。三、作图题（10分x4=40分）已知正五棱柱高为30mm,下底面与H面平行且距离为Iomm,求作五棱柱的V、W面的投影。（10分）2.补画截断体的投影图（10分）4.补画侧面投影（10分）五、1）补画侧面投影。（8分）2）绘制物体的斜等轴测图，可以在原图上绘制，多余的图线可以在图线首尾处打x。（7分）。一、选择题（2分x25=50分）1、平、立剖面图常用的比例为（）A、1：1000B、1：500C、1：100D、1：202、建筑立面图中，房屋外墙轮廓线采用的线型是（）A、细实线B、中粗实线C、粗实线D、粗虚线3、下列用来画非圆曲线的工具是（）A、圆规B、三角板C、比例尺D、曲线板4、房屋建筑制图统一标准中规定AI图纸尺寸bXL是（）A、594mm×841mmB、420mm×594mmC>297mm×420mmD>21Omm×297mm5、投射线汇聚于投射中心的投影法为（）A、正投影法B、斜投影法C、中心投影法D、平行投影法6、图样上的尺寸数字为物体的（）与所采用的比例无关。A、实际大小B、按比例缩小后的尺寸C、按比例扩大后的尺寸D、与物体无关的尺寸7、相互平行的尺寸线间的距离宜为（）mmoA、7IOmmB、26mmC、6IommD、35mm8、如图形较小，画点划线有困难时可用（）代替。A、虚线B、粗实线C、细实线D、双点划线9、图样轮廓线一外的尺寸线，距图样最外轮廓线之间的距离不宜小于（）oA、7mmB、IOmmC、7-10mm10、关于丁字尺的用法，正确的是（）A、用尺身的下边画水平线B、用尺身的上边画水平线C、用丁字尺的工作边画铅垂线D、用丁字尺的工作边画任意斜线11、正面投影与侧面投影应保持（）关系。A、长度相等且对正B、宽度相等C、高度相等且平齐D、长、宽、高都相等C.中心线D.断开界限12、已知点A坐标为C（10,15,25）,则点C到H面的距离为（A、IOmmB、15mmC>25mm13、已知直线AB在H面、V面投影都反应实长，则AB为（）A、正平线B、一般线C、铅垂线D、侧垂线14、剖切位置线的长度为（）A、610mmB、46mmC、58mmD、36mm15、在斜二测投影图坐标系中OX、OY、OZ轴的轴向伸缩系数之比为（）oA、1：1：1B、1：0.5：1C、0.9：1：0.6D、1：1：0.516、若空间一点位于水平投影面上，则该点的三个坐标值中（）A.X值为0B.Y值为0C.Z值为0D.三个坐标值都不为017、如图已知A、B两点的投影，则A、B之间的相对位置为（）A.点A在点B的下、左、前方。B.点A在点B的上、右、前方。C.点A在点B的下、右、前方。D.点A在点B的下、左、后方。18、波浪线主要用于画（）A.可见轮廓线B.不可见轮廓线19、某直线只在侧面投影积聚为一点，该直线为（）A、铅垂线B、正垂线C、侧垂线D、侧平线20、选择正确的侧面投影（八）(b)(c)21、楼层建筑平面图表达的主要内容包括（）A.平面形状、内部布置B.梁柱等构件的代号C.楼板的布置及配筋D.外部造型及材料22、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（）是不得用于轴线编号的。A.H、K、ZB.I、0、QC.I、0、ZD.E、G、K23、某一形体的三面投影如图所示，则此形体为（）A.四棱锥Ib.三棱锥ZIIc.三棱柱1111D.四棱柱LJU24、标高符号是等腰直角三角形，高为（）mm。A、5B、3C、4D、225、建筑工程图中的标高和总平面图的尺寸单位一般是（）oA、mmB、kmC、mD、cm二、作图题（10分X3=3O分）1.完成平面图形的正面投影（10分）4.补画侧面投影（10分）三、读图，完成下列填空（20分）1、可判断该平面图为层平面图。2、该居民房为室厅，一梯户。建筑物外墙四周（有或无）散水。室内外高差为米。3、房屋的定位轴线均通过墙体中心线，横向定位轴线从至,纵向定位轴线从至O4、该建筑东西向总长，南北向总长o客厅的开间尺寸为，进深尺寸为o外墙厚度mmo5、试一一列举该图所显示的门有、；窗有6、1-1,2-2,分别为剖视图的剖切位置，在设计中，剖切位置一般选在的位置。7、定位轴线圆的直径毫米，指北针的圆的直径毫米。360036002700?3600360093600(P36。髀3600吊36009,9OOJ8OOl900900IOIOS=OOZz1006g、OoI一-0司k(三H-W三r>MGC4卧室2400卫生间卧室625,21008753600900l18001900900l1800j9001.050M2卧室M3M3rMy客厅卧室客厅客厅客厅卧室C5C5C51075,280010750752800107575210075075021007501075,28001075,1075,2800M3C6厨房篁1600600.1500,900,18001900900.18001900900l1800,900900.1800900M500A卜厨房卫生间卫生间匚FC餐厅M3M3二LTl±O,oWC649504950卧室厨房下QM3M3Q餐厅卧室卫生间管道井卧室C6C63600,3600,34700.4950.49501075750,21007503600底层平面图.100四、选择题（3分x5=15分）1 .若空间一点位于水平投影面上，则该点的三个坐标值中（）A.X值为OB.Y值为OC.Z值为OD.三个坐标值都不为O2 .如图已知A、B两点的投影，则A、B之间的相对位置为（）点A在点B的下、左、前方。点A在点B的上、右、前方。点A在点B的下、右、前方。点A在点B的下、左、后方。3 .波浪线主要用于画（）A.可见轮廓线B.不可见轮廓线C.中心线D.断开界限4 .选择正确的左视图（）(a)(b)(c)5 .楼层建筑平面图表达的主要内容包括（）A.平面形状、内部布置B.梁柱等构件的代号C.楼板的布置及配筋D.外部造型及材料五、填空题（3分x5=15分）1 .房屋建筑工程图一般包括建筑施工图、和J2 .建筑施工图包括的图纸有首页、和详图。3 .基础按构造形式分为条形基础、和桩基础。4 .标高符号的三角形是三角形，三角形的高为mm,用线绘制。5 .定位轴线绘制时采用的图线是线，端部带一直径mm的细实线圆。六、完成平面图形的两面投影（10分）C1四、作图题（10分X4+20分=60分）1.补画水平投影（10分）d上3.补画侧面投影（10分）4.补画侧面投影40分）UIT剖面图七、选择题（2分xl5=30分）1 .若空间一点位于正立投影面上，则该点的三个坐标值中（）A.X值为0B.Y值为0C.Z值为0D.三个坐标值都不为02 .正等测的轴间角是（）oA.120B.135C.150D.903 .通常断面图的剖切位置线绘制成粗实线，长度宜为（）mmoA.2-4B.4-6C.6-10D.10-124 .关于侧垂线的投影规律，下列说法正确的是（）oA.在H面的投影具有积聚性B.在V面的投影反映实长C.在W面的投影反映实长D.在V面投影与X轴垂直5 .在建筑制图中，一般要求字体为：（）0A.仿宋体B.宋体C.长仿宋体D.黑体6 .平行于W面的线称为（）线。A.水平B.铅垂C.侧平D.正平7 .直线在所平行的投影面上的投影是其投影的（）性。A.显实性B.积聚性C.定比性D.类似性8 .如图已知A、B两点的投影，则A、B之间的相对位置为（）A.可见轮廓线B.不可见轮廓线C.中心线D.断开界限10 .选择正确的侧面投影（）ZIO0EII（八）（B）（C）J11 .正投影面的表示符号是（）0A.HB.VC.WD.Z12 .正三棱锥的侧面是（）oA.正方形B.长方形C.三角形D.圆形13 .A3图纸幅面尺寸为（）mmoA.841×1189B.594×841C.420×594D.297×42014 .下列不属于组合体的尺寸类型的是（）oA.定
