《园林机械使用与维修》教案.docx

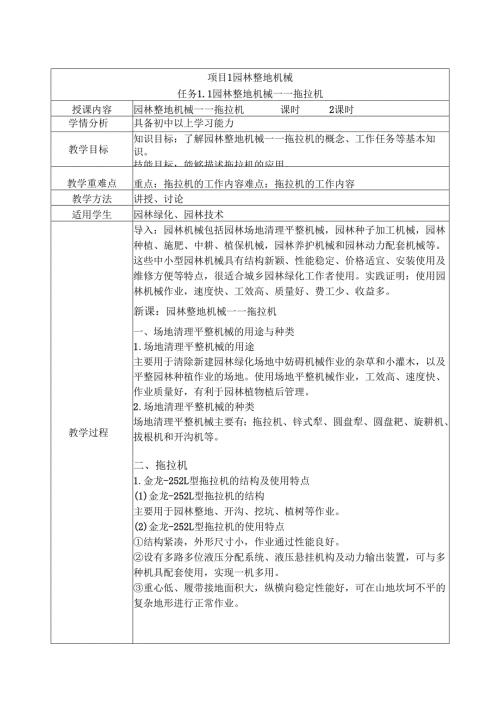

项目1园林整地机械任务1.1园林整地机械一一拖拉机授课内容园林整地机械一一拖拉机课时2课时学情分析具备初中以上学习能力教学目标知识目标：了解园林整地机械一一拖拉机的概念、工作任务等基本知识。技能目标：能够描述拖拉机的应用。素质目标：培养学生爱护机具的工匠精神。教学重难点重点：拖拉机的工作内容难点：拖拉机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程导入：园林机械包括园林场地清理平整机械，园林种子加工机械，园林种植、施肥、中耕、植保机械，园林养护机械和园林动力配套机械等。这些中小型园林机械具有结构新颖、性能稳定、价格适宜、安装使用及维修方便等特点，很适合城乡园林绿化工作者使用。实践证明：使用园林机械作业，速度快、工效高、质量好、费工少、收益多。新课：园林整地机械一一拖拉机一、场地清理平整机械的用途与种类1 .场地清理平整机械的用途主要用于清除新建园林绿化场地中妨碍机械作业的杂草和小灌木，以及平整园林种植作业的场地。使用场地平整机械作业，工效高、速度快、作业质量好，有利于园林植物植后管理。2 .场地清理平整机械的种类场地清理平整机械主要有：拖拉机、锌式犁、圆盘犁、圆盘耙、旋耕机、拔根机和开沟机等。二、拖拉机1.金龙-252L型拖拉机的结构及使用特点(1)金龙-252L型拖拉机的结构主要用于园林整地、开沟、挖坑、植树等作业。(2)金龙-252L型拖拉机的使用特点结构紧凑，外形尺寸小，作业通过性能良好。设有多路多位液压分配系统、液压悬挂机构及动力输出装置，可与多种机具配套使用，实现一机多用。重心低、履带接地面积大，纵横向稳定性能好，可在山地坎坷不平的复杂地形进行正常作业。2 .手扶拖拉机的结构及使用特点(1)手扶拖拉机的结构手扶拖拉机的使用特点手扶拖拉机体积小、质量轻、结构简单、价格便宜、机动灵活、通过性能好。它不仅是小块水田、旱田和丘陵地区的良好耕作机械，而且适于园林、果园、菜园等多项作业。此外，手扶拖拉机还能与各种农副产品加工机械配套，既可进行固定作业,又可进行短途运输等，每年使用时间很长，综合利用性能高。因此，在我国生产和使用的拖拉机中，手扶拖拉机数量最多。3 .拖拉机的用途与技术参数(1)拖拉机的用途拖拉机是一种移动式农用动力机械，它能牵引、悬挂并驱动各种农机具，在农业生产和园林绿化中完成耕、耙、播、中耕、运输等各种作业，是园林绿化作业中重要的作业机械之一。(2)拖拉机的技术参数园林使用的拖拉机以中小型为主。4 .拖拉机的起动和日常安全操作(1)拖拉机起动前的准备使用前对拖拉机进行认真检查，可以保证机车正常起动，同时也可以消除隐患，有效地防止事故发生，安全完成园林生产和运输任务。起动前应做好以下准备工作：检查柴油机、底盘有无漏油、漏水、漏气等现象，必要时进行检修和故障排除。检查柴油机水箱的冷却水是否加足，不足应添加清洁的雨水、河水等软水，切勿加入混浊的泥水和井水等硬水。检查柴油机油箱的柴油、油底壳的机油、底盘变速箱内齿轮油的油面高度及质量，必要时应添加或更换。检查拖拉机前、后轮胎气压，必要时应充气。作业前，检查拖拉机与配套农机具和挂车的挂接情况，如有松动应紧固。按每班保养要求，向机车各润滑点加注润滑脂，即凡士林。夜间作业前，检查灯光照明设备，如无灯光或仪表损坏，应检修完好。(2)拖拉机的起动拖拉机起步操作程序5 .拖拉机与耕整农机具的选配(1)拖拉机与犁耙的选配拖拉机与旋耕机的选配拖拉机与农机具选配耕作时注意事项6 .拖拉机的维护保养(1)拖拉机技术保养操作要点拖拉机进行技术保养前，必须使发动机熄火，带有农具时应将农具落地，技术较为复杂的保养必须在室内进行。拖拉机的清洗。经常清洗，可保持拖拉机的清洁，在加注燃油和润滑油时，可避免尘土、杂物进入机内。并可及时发现外部隐患，防止堵塞、破损及零件腐蚀。因此，每班作业后，要认真清除拖拉机外部的尘土、油污才能进行其他保养工作。润滑脂的加注。要按技术保养规程规定的润滑点、注油时间间隔及时加注一定量的新鲜润滑脂。加注时，往往因凡士林枪中存在空气，造成实际注入量不足，因此，要切实保证加注进去润滑油的数量。滤清装置的保养。空气、燃油和润滑油滤清器是阻留杂质、减少机件磨损的关键部件，定期对它们进行清洗和更换滤芯，是保养的重要项目。空气滤清器的保养，主要是清除积杯中的尘土，清洁中央进气管道，清洗滤网及盛油盘并更换机油。机油的添加与更换。拖拉机的机油，在使用中会有少量消耗。因此，在每次起动机车前应予检查，必要时按油尺刻度补足。油尺刻线有上下两条，通常油面应在两条刻条之间，并接近上刻线为宜。清洗发动机油道。更换机油的同时,要清洗油道，以除去润滑油道内残存的脏机油及污垢。否则，会污染新加入的机油，降低其使用质量。清洗冷却系统水垢。发动机冷却系统要求使用清洁的软水，以延缓水垢的形成，保证散热效率。否则，冷却系统内形成水垢，将会因散热不良造成发动机过热、功率不足，严重的会造成烧瓦、拉缸等事故。因此，须定期清洗保养冷却系统。清除活塞、喷油器及其他零件表面。清除表面积炭不能用金属物品刮擦，以免损坏零件表面，应当将清洗零件在金属清洗剂中浸泡后，用毛刷、软布除去，不易除去的部分可用竹、木片轻轻舌1I除。拖拉机在磨合期的保养新购或大修后的拖拉机，由于各部件加工表面比较粗糙，相互配合间隙也小，运行后磨落的金属细屑较多，工作时相互摩擦，零件表面温度比较高，润滑不良；各部机件的连接，经过初步使用后也会松动。因止匕，运行初期，需要经过一定的里程进行磨合，即为磨合期。磨合期是拖拉机使用中的一个重要时期，维护保养应注意以下几点：必为严格按照拖拉机产品说明书中规定的磨合里程进行磨合。磨合期内，应选用低黏度的优质润滑油。注意观察拖拉机各部件的工作状况，如有异响或发动机过热等现象，应停车检修。磨合期内负荷由小到大,行驶挡位必须由低速挡到高速挡。磨合期内应该在路面条件较好的道路上行驶。磨合期后，应按规定对拖拉机进行全面保养，以延长拖拉机的使用寿命。拖拉机保养周期的计算与技术保养定期对拖拉机进行系统的清洗、检查、调整、紧固、润滑和更换部分易损件的维护措施，统称为对拖拉机的技术保养。目前拖拉机大多采用四级三号保养，即每班技术保养和一、二、三号定期保养。4、结：通过本节课程的学习，学生需要掌握1 .园林机械概述2 .拖拉机的应用与保养作业：1.列举园林机械3 .拖拉机的应用教学反思项目1园林整地机械任务1.2园林整地机械一一圆盘耙授课内容园林整地机械一一圆盘耙课时2课时学情分析初步了解园林机械的概念。教学目标知识目标：了解园林整地机械一一圆盘耙的概念、工作任务等基本知识。技能目标：能够描述圆盘耙的应用。素质目标：培养学生爱护机具的工匠精神。教学重难点重点：圆盘耙的工作内容难点：圆盘耙的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课：园林整地机械一一拖拉机L耙的用途与分类耙主要用于犁耕后的碎土和平整地面作业，为农作物或园林种子的播种、发芽、生长创造良好的土壤条件。(2)分类按工作部件结构不同可分为：圆盘耙、钉齿耙、水田耙、驱动耙和镇土器等。按耙所适用的土壤种类和耙深不同可分为重型耙、中型耙、轻型耙三种。重型耙最大耙深可达18cm,适用于荒地、黏重土壤耕后耙地，也可以耙代耕作业；轻型耙最大耙深IOcm9适用于一般土壤的耕后碎土，也可以用于轻土壤的灭茬耙地；中型耙介于两者之间，最大耙深14cm,适用于黏性土壤的耕后碎土和一般土壤的灭茬作业。按耙的配置方式不同可分为对置式圆盘耙和偏置式圆盘耙。对置式耙组左右对称布置在中心线的两侧。其作业优点是左右耙组侧向力互相平衡，作业时可以左右转弯，但耙后中间有填，两侧有沟，影响作业质量。偏置式有前后两列耙组，一组右翻耙片，另一组左翻耙片，耙组可以偏置于拖拉机的左侧或右侧，作业后地表平整，不留沟填，特别适合小地块作业，目前偏置式圆盘耙发展较快，使用较多。按机组挂接方式不同可分为牵引式、悬挂式和半悬挂式。重型耙多为牵引式或半悬挂式，轻型耙和中型耙则三种挂接方式都有。2.圆盘耙的结构圆盘耙由悬挂架、横梁、刮泥装置、圆盘耙组、耙架，缺口耙组等组成，悬挂式圆盘耙的结构如下图所示。L悬挂架2.横梁3.刮泥装置4.圆盘耙组5.耙架6.缺口耙组3 .圆盘耙的技术参数圆盘耙适用于园林场地的平整作业。不同的圆盘耙参数有区别。4 .圆盘耙的工作过程圆盘耙组工作时，耙片刃口平面垂直于地面，在拖拉机牵引力的作用下滚动前进，其回转平面与前进方向成一定的角度，称为偏角。偏角越大，入土越好，耙得越深；偏角越小，耙得越浅。圆盘耙片一般分全缘耙片和缺口耙片两种。全缘耙片T作时边缘刃口切土、切草，圆盘球面具有一定的翻土能力；缺口耙片入土，切土和碎土能力都较全缘耙片强,适用于黏重土壤或新垦荒地。一般重型耙多采用缺口耙片，而轻型耙则采用全缘耙片，有的耙配备两种耙片，前列为缺口耙片，后列为全缘耙片。耙片是圆盘耙的主要工作件，也是主要易损件，因此，要有较高的耐磨性。耙片应采用65Mn钢板制造，并进行热处理,其硬度为洛氏硬度3848HRC,耙片表面不应有裂纹，其刃口边缘不得有毛刺和裂纹，否则将影响工作过程。5.圆盘耙的维护保养作业前，应检查圆盘耙的悬挂架与拖拉机挂接是否牢固，耙片与耙架是否紧固，不得有松动，否则应加固。作业中，耙片缠草或个别耙片作业不正常，应停机检修并清除耙片上的缠草。作业后，应清除耙片黏附的泥土和缠草，向轴承部位加注润滑脂，检查耙片是否磨损或有裂纹，有则应检修或更换新件。季后不用时，应对全耙进行清洗保养。4、结：通过本节课程的学习，学生需要掌握1.圆盘耙的应用与保养作业：1.圆盘耙的应用教学反思项目1园林;任务1.3园林整地方整地机械兀械一一旋耕机授课内容园林整地机械旋耕机课时2课时学情分析初步了解园林机械的概念。教学目标知识目标：了解园林整地机械一一旋耕机的概念、工作任务等基本知识。技能目标：能够描述旋耕机的应用。素质目标：培养学生爱护机具的工匠精神。教学重难点重点：旋耕机的工作内容难点：旋耕机的工作内容教学方法讲授、讨论适用学生园林绿化、园林技术教学过程新课：园林整地机械一一旋耕机1.旋耕机的用途与分类(1)用途旋耕机是一种由拖拉机动力驱动、旋耕刀辐完成耕耙作业的耕耘机具。该机耕耙合一，一次旋耕能达到一般犁耙几次作业的效果，既能用于农田旱耕和水耕，也适用于园林土壤的浅层耕作和播种土层覆盖。(2)分类按旋耕刀轴的配置不同可分为卧式和立式两种。卧式的刀轴是水平方向配置，立式的刀轴是呈竖直方向配置。目前旋耕机产品多为卧式。按配置动力不同可分为拖拉机和手扶拖拉机配套的旋耕机两种。按与拖拉机连接方式不同可分为悬挂式和直接连接式两种。按轴传动方式不同可分为中间传动式和侧边传动式。侧边传动式中按其传动结构不同，又可分为侧边齿轮传动式和侧边链条传动式。2.旋耕机的结构与技术参数(1)旋耕机的结构该机由刀轴、弯刀、支臂、悬挂架、齿轮箱、主梁、传动箱、防磨板等组成。(2)旋耕机的调整耕深调整。旋耕机耕深可用拖拉机液压系统或旋耕机上的限位滑板控制(直接连接式的旋耕机是用改变提升链条或拉杆的长度控制)。旋耕机的最大耕深受力盘直径的限制，刀盘直径大，耕深也深，反之则浅。
