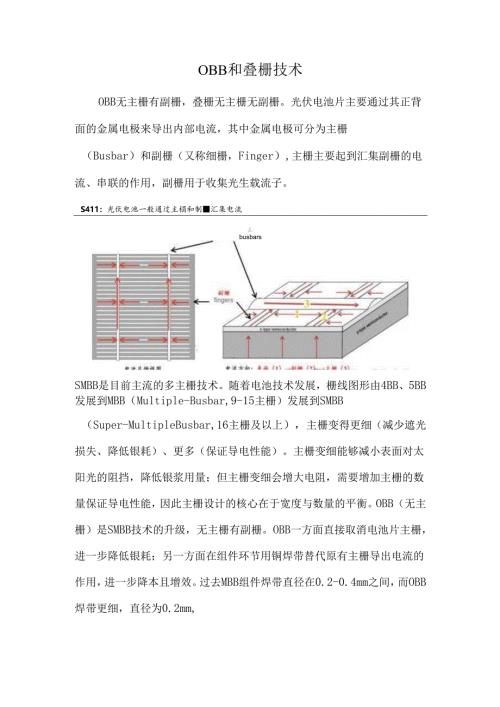

OBB和叠栅技术OBB无主栅有副栅，叠栅无主栅无副栅。光伏电池片主要通过其正背面的金属电极来导出内部电流，其中金属电极可分为主栅（Busbar）和副栅（又称细栅，Finger）,主栅主要起到汇集副栅的电流、串联的作用，副栅用于收集光生载流子。S411：光伏电池一般通过主榻和制汇集电流主busbarsSMBB是目前主流的多主栅技术。随着电池技术发展，栅线图形由4BB、5BB发展到MBB（Multiple-Busbar,9-15主栅）发展到SMBB（Super-MultipleBusbar,16主栅及以上），主栅变得更细（减少遮光损失、降低银耗）、更多（保证导电性能）。主栅变细能够减小表面对太阳光的阻挡，降低银浆用量；但主栅变细会增大电阻，需要增加主栅的数量保证导电性能，因此主栅设计的核心在于宽度与数量的平衡。OBB（无主栅）是SMBB技术的升级，无主栅有副栅。OBB一方面直接取消电池片主栅，进一步降低银耗；另一方面在组件环节用铜焊带替代原有主栅导出电流的作用，进一步降本且增效。过去MBB组件焊带直径在0.2-0.4mm之间，而OBB焊带更细，直径为0.2mm,遮光面积更小，理论上能够提升组件功率。叠栅是更极致的OBB,主栅+副栅完全被取代。叠栅不仅用导电丝（铜）完全替代了主栅，而且用种子替代了副栅，可以将银浆用量降低到75%以上，甚至可以完全不用银。BB表2：光伏电池狙件技术发展迭代修径主栅（B<sbar,图中较相的蝶）：起到汇集制的电湎、串取的作用副幡（Hnger,阳中破”的榻投）:出到汇集先生收海子的作用»23+会棚半片电池（156植导电隹）ft叠栅为什么叫“叠”？传统的光伏电池栅线呈“井”字型分布，细的副栅和粗的主栅相互垂直；而“叠栅”为上下两层结构，下面一层为少量银浆形成的导电种子层（薄层无高度要求因此用量少），上面一层为极细三角导电丝（铜），从而形成“叠栅”，其独特的栅线结构进一步打开电极金属化环节的降本增效空间。现有电流收集路径：电池表面一副栅一主栅一焊带，电流需要水平传导，即平行于电池表面;而银导电性比铜好（但价格高），因此传统方式为了保证电阻不要过高而选择用银作主副栅收集电流。图衰3:OBe电波传幡*径平行电池片衰面副栅线副栅线-MBB电池（12根焊带）OBB电池（2相焊带）电海央函（I）T副城一支G）一仰争叠栅电流收集路径：电池表面一导电种子层一导电丝，电流通过种子层时不需要水平传导，而是垂直于电池表面传输，因此电流传导的电阻率要求大大降低；因此叠栅可以将银换成便宜的铜，且导电丝可以更细。同时种子层不需要以往主副栅对高宽比的要求，仅需很薄种子层形成隧穿，从而大幅降低银浆耗量。图表4:叠栅电流传幡珞径圣直电池片衰面
