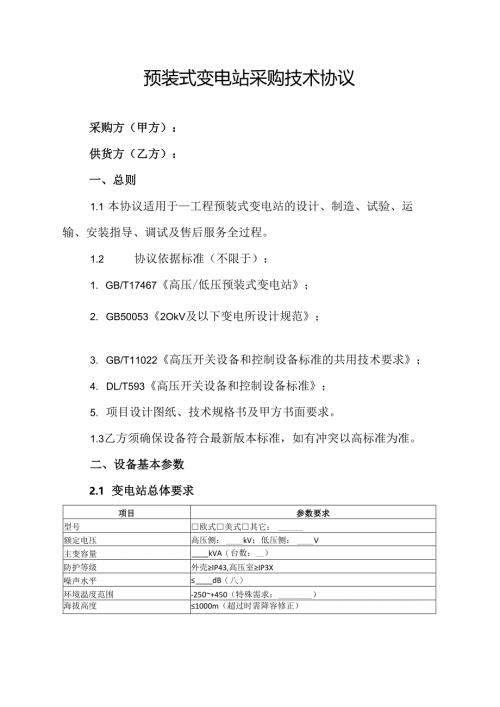

预装式变电站采购技术协议采购方（甲方）：供货方（乙方）：一、总则1.1 本协议适用于工程预装式变电站的设计、制造、试验、运输、安装指导、调试及售后服务全过程。1.2 协议依据标准（不限于）：1. GB/T17467高压/低压预装式变电站；2. GB500532OkV及以下变电所设计规范；3. GB/T11022高压开关设备和控制设备标准的共用技术要求；4. DL/T593高压开关设备和控制设备标准；5. 项目设计图纸、技术规格书及甲方书面要求。1.3乙方须确保设备符合最新版本标准，如有冲突以高标准为准。二、设备基本参数2.1 变电站总体要求项目参数要求型号欧式美式其它：额定电压高压侧：kV；低压侧：V主变容量kVA（台数：_）防护等级外壳IP43,高压室IP3X噪声水平dB（八）环境温度范围-250+450（特殊需求：）海拔高度1000m（超过时需降容修正）2.2 高压单元2.2.1 开关类型：负荷开关口真空断路器SF6环网柜;222操作机构：口手动口电动/远程控制弹簧储能；1.1.3 保护配置：口熔断器过流保护接地保护过电压保护；224绝缘介质：口空气口SF6固体绝缘；1.1.5 母线规格：铜排截面积mm2,表面镀锡处理。2.3 变压器单元2.3.1 型式：口油浸式口干式（环氧树脂浇注）；232型号：（例:SCB13-800kVA）;233联结组标号：Dynll;234阻抗电压：%；235冷却方式：口自冷口风冷（风机功率W）；236绝缘等级：H级F级。2.4 低压单元2.4.1 主开关：框架断路器A,分断能力kA；2.4.2 支路开关：塑壳断路器，配置路，额定电流A；243无功补偿：容量kvar,自动投切，cs0.95;244仪表配置：口数字式多功能电表电流表口电压表；2.4.5 母线系统：铜母线，截面积m11支持热插拔。三、技术要求3.1 结构要求3.1.1 外壳材质：不锈钢（厚度L5mm）彩钢板（厚度L2mm）铝合金（厚度2.0mm）,表面防腐处理；3.1.2 通风散热：强制风冷系统（温度40国自动启动），带防尘滤网；3 .L3接地系统：独立接地排，截面积50mr接地电阻4Q;4 .1.4内部布局：高压室、变压器室、低压室独立隔离，防火隔板2mm钢板。3.2 安全防护321五防联锁功能完备（防误操作）：防止带负荷分合、防止误入带电间隔、防止带电挂地线、防止带地线合闸、防止误分合断路器；322高压室门电磁锁+机械闭锁，开门自动断电；323变压器室自动灭火装置（选配）：口干粉系统口气体灭火；324紧急停机按钮：外部可触及，红色标识。3.3 智能化要求（可选）配置DTU终端，支持：实时监测（电流/电压/温度/功率因数）；故障报警上传（短信/平台推送）；口远程分合闸及参数设置；口数据记录（存储30天）；通信接口：RS485以太网口无线4G,协议支持MCIbUSRTU/TCP。3.4 环境适应性341防凝露：加热器自动控制（湿度85%启动）；3.4.2防腐蚀：沿海地区需盐雾试验500小时；343抗震能力：满足8度地震烈度要求。四、试验与验收4.1 出厂试验乙方需完成（包括但不限于）：4.1.1 工频耐压试验（高压侧kV/lmin,低压侧kV/lmin）；4.1.2 变压器空载/负载试验（损耗值符合GB20052）；4.1.3 保护功能模拟试验（过流、接地动作验证）；4.1.4 机械操作500次无故障（开关机构）；4.1.5 升试验：满负荷运行4小时，温升65K;4.1.6 局部放电测试:10pC（高压设备）。4.2 现场验收4.2.1 设备安装后72小时内通电试运行，乙方提供调试报告；4.2.2 甲方按验收清单核查外观及功能（附件1）,包括：绝缘电阻测试（100MQ）、保护定值校验、噪声测量（符合合同值）。423试运行期：一天，无故障后签署验收证书。4.3 型式试验乙方提供同型号设备的国家认可实验室报告（有效期5年），包括短路耐受、环境试验等。五、包装与运输5.1 包装方式：防潮膜+钢架固定，内衬缓冲材料；5.2 运输标识：重心/防倾倒标志，注明"电气设备"防雨"勿压；5.3 到货地点：项目工地指定位置，乙方负责卸货；5.4 运输保险：乙方承担全程保险，保额不低于设备总值；5.5 包装检验：到货后甲方开箱检查，如有损坏乙方免费更换。六、技术服务6.1 安装指导：乙方派工程师现场指导2日，提供安装图纸及手册;6.2 调试支持：乙方参与通电调试，解决技术问题；6.3 培训内容：操作规范、日常维护、应急处理（时长4小时）；6.4 质保期：年（自发货之日起），期内免费维修更换；6.5 售后服务：7x24小时响应，故障修复时间48小时。七、知识产权7.1 技术文件版权归乙方，使用权归甲方，限本项目使用；7.2 设计图纸、软件源码未经甲方许可不得外泄或复制；7.3 侵权责任：乙方承担因知识产权纠纷产生的一切损失。八、协议生效8.1 本协议一式一份，双方签字盖章后生效。8.2 未尽事宜协商解决，争议提交仲裁委员会仲裁。8.3 不可抗力条款：自然灾害等导致延误，双方协商延期。甲方（签字盖章）：乙方（签字盖章）：日期:日期:
