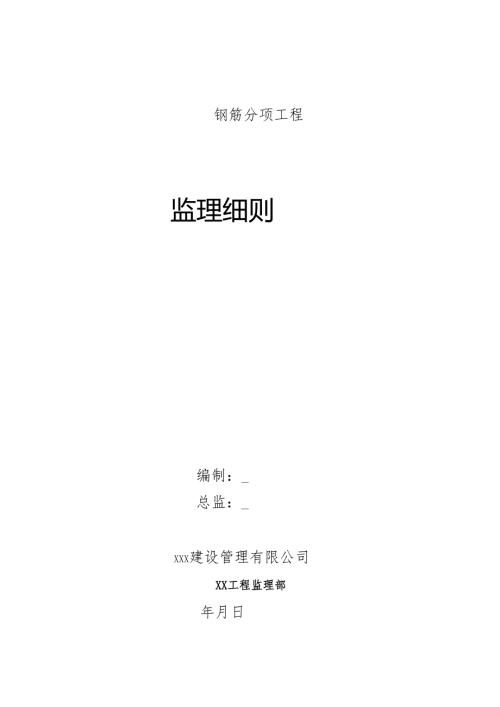

钢筋分项工程监理细则编制：_总监：_XXX建设管理有限公司XX工程监理部年月日目录一、工程概况二、监理依据三、质量控制流程四、质量标准（八）保证项目(B)基本项目(C)允许偏差(D)设计要求五、质量预控六、施工质量控制要点七、重点部位控制措施八、加强控制的构造措施监理实施细则钢筋工程的质量，直接关系到建筑物的安全可靠和使用寿命，为此，我部将钢筋工程列为本工程的重点监控项目，特编制本细则加强目标控制和管理。一、监理依据：1、业主与施工单位签订的施工合同2、本项目施工阶段的监理合同3、业主提供的本工程全套施工图纸及设计文件4、设计交底及图纸会审纪要5、设计单位发出的设计变更及技术核定单6、GBJ502022002建筑地基基础工程施工质量验收规范7、GB502042002混凝土结构工程施工质量验收规范9、JBJ182003钢筋焊接及验收规程10、02YG301钢筋舲过梁11、02YG002钢筋舲结构抗震构造12、JGJ107-2003钢筋机械连接通用技术规程13、03G101-h04G101-3二、质量控制流程（八）保证项目：1、钢筋的品种和质量，焊条的品种和质量，以及接头中使用的钢板和型钢，均必须符合设计要求和有关标准的规定。2、钢筋表面必须清洁，不得有油污，沾泥和浮锈。带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。检验方法：观察检查。3、钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置，必须符合设计要求和施工规范的规定。检验方法：观察和尺量检查。4、钢筋焊接接头、焊接制品的机械性能，必须符合钢筋焊接及验收的专门规定。检验方法：检查钢筋焊接试件和试验报告。（B）基本项目:1、钢筋网片、骨架的绑扎和焊接质量，应符合下列规定：（一）绑扎合格：缺扣、松扣的数量不超过应绑扎扣数的20%,且不应集中。（二）焊接：合格：骨架无漏焊、开焊。钢筋网片漏焊、开焊不超过焊点数的4%,且不应集中。钢筋网片漏焊、开焊不超过焊点数的2%,且不应集中。检查数量：梁、柱和独立基础的件数各抽查10%,均不应少于3件，带形基础和圈梁每305OnI抽查一处，均不应少于3处，墙和板按有代表性的自然间抽查10%,墙每4m高为1个检查层，每面为1处，板每间为1处，均不少于3处。检查方法：观察和手扳检查。2、弯钩的朝向应正确，弯钩的角度（45°、90°、135°180°）必须符合设计要求。合格：弯钩角度、朝向错误数量不超过10%,且不应集中。检查方法：观察和尺量检查。3、绑扎接头应符合施工的规定，其中搭接长度尚应符合以上规定。合格：搭接长度均不小于规定值的95%。检查数量：同基本项目第1条的规定。检查方法：观察和尺量检查。4、用I级钢筋制作的箍筋，其数量、弯钩角度和平直长度均应符合以下规定：合格：数量符合设计要求，弯钩角度和平直长度基本符合施工规范的规定。检查数量：同基本项目第1条的规定。（C）允许偏差项目：钢筋安装及预埋件位置的允许偏差和检验方法，应符合下表的规定。序号项目名称允许偏差（mm）检查方法1钢筋网长度±10尺量检查宽度±10尺量检查2钢筋网眼尺寸焊接±10尺量连续三档，取最大值绑扎±20尺量连续三档，取最大值3钢筋骨架长度±10尺量检查高度±5尺量检查宽度±5尺量检查4受力钢筋间距+10尺量两端，中间各一点，取其最大值排距±5尺量两端，中间各一点，取其最大值5箍筋、构造柱间距焊接±10尺量连续三档，取其最大值绑扎±20尺量连续三档，取其最大值6钢筋弯起点位移20尺量检查7受力钢筋保护层承台±10尺量检查筏板±5尺量检查基础梁±5尺量检查框架柱±5尺量检查剪力墙±3尺量检查梁+5尺量检查板±3尺量检查水池±3尺量检查8焊接预埋件中心线位移5尺量检查水平高差+3；-0尺量检查(D)设计要求项目:材质选用:1、受力钢筋均选用In级钢筋；2、箍筋和构造筋选用I和In级钢筋;一）受拉钢筋的最小锚固长度:钢筋种类硅强度等级C20C25C30C35d25d>25d25d>25d25d>25d25d>25I级钢筋31d31d27d27d24d24d22d22dIn级钢筋46d51d40d44d36d39d33d36d其它：1、剪力墙暗设受力钢筋要生根于基础梁底，竖向分布筋只需锚入基梁内500mm；2、板底钢筋伸入支座（梁或槽）长度应超过支座中心线，且不小于5d。3、受力钢筋保护层厚度:环境类别板、墙梁柱.基础地下室外墙-152530二a20303040（迎水面50）迎水面50背水面25二b253535六）水平（纵向）钢筋接头位置：主筋不宜有接头，当有接头时应采用焊接接头，同一截面接头钢筋截面积不应超过全部主筋截面面积的25%,相邻接头间距不小于35d或500mm,且接头位置应避开墙体开洞部位。四、质量预控：1、钢筋：钢筋应有出厂质量证明书和试验报告。钢筋进场时应进行外观检查，表面平整，无锈蚀、无裂缝、结疤、折叠，如有凸块不得超过螺纹高度，其它缺陷的高度和深度不得大于所在部位的允许偏差。按批量进行复试（批量一般为W60吨，冷拉钢筋W20吨），未经复试或复试不合格的钢筋，不准用于工程。进口钢筋要做化学成分和焊接试验。钢筋加工过程中，如发现脆断、焊接性能不良等不正常现象时，应进行化学成分检验。钢筋复试结果应按钢筋种类进行检查。2、焊条及焊剂：焊条及焊剂应有出厂日期和合格证。焊条与焊剂应与焊接形式、母材种类或设计要求的品种规格一致。需要进行烘焙的应有烘焙记录（一般恒温250C,烘1-2h)o设计未规定时，可按母材特性结合JGJ1896规定选用。3、焊工：应检查焊工符合要求的操作上岗证（每两年复试一次）。必须监督焊工在现场条件下进行焊件焊接试验，合格者方准上岗操作。4、成型和绑扎：检查钢筋加工设备的完好状况。检查施工单位下达的下料单和成型翻样图、品种、规格、数量、翻样等是否符合设计要求。施工单位对成型钢筋的运输、存放、安装要有成品保护措施。审查施工单位编制的钢筋工程施工方案并监督进行技术交底。施工顺序必须从最底开始布筋，逐步向上，合理布置和安排穿钢筋顺序。遇到板与梁、梁与梁、梁板与柱等交接处，要先布主要受力钢筋。五、施工质量控制要点：1、必须熟悉设计图纸，掌握各结构部位设计钢筋的品种、规格、绑扎或焊接要求，特别应注意结构某些部位配筋特殊处理。2、有关配筋变化的图纸会审记录和设计变更通知单，应及时标注在相应的结构施工图上，避免遗忘，造成损失。3、掌握校设计规范、建筑抗震设计规范和钢筋聆高层建筑结构设计与施工规程中有关钢筋构造措施的规定。4、对施工单位根据施工图和规范进行钢筋翻样，应由专业技术人员对钢筋下料、成型、绑扎的操作人员进行详细技术交底。5、在钢筋成型和绑扎过程中，监理工程师应到现场巡视检查，发现问题，及时通知施工单位改正。6、巡视应特别注意钢筋的品种、规格、数量、除锈情况、受力筋位置、箍筋加密范围、接头设置等问题的监视。7、钢筋连接是控制的重点，坚向和水平连接位置和数量应按设计要求和施工规范中规定严格控制，对钢筋接头除进行外观检查外，并应对规定批量进行焊接性能试验。闪光对焊同一规格钢筋，每300个焊头，抽6个试样，其中3个做抗拉试验，3个做冷弯试验，其它连接形式的焊头，同一规格钢筋每焊300个抽3个试样，做抗拉试验。8、施工单位要坚持好“三检制”，对钢筋工程施工完毕,经自检、互检、专检合格后，填写隐蔽工程报验单向监理部报验。监理部验收时，应按质量验评标准，对照结构施工图,确认所绑扎的钢筋的规格、数量、间距、长度、锚固长度、接头设置、保护层等符合设计、规范、规程要求，才签发认可书。六、重点部位质量监控措施：1、柱：柱竖向钢筋的数量、规格和位置必须符合设计要求。竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钩平面与模板夹角为45°。竖向钢筋接头位置应按设计要求设置，如设计无规定时，楼面上1.Im以内不准接头，同一断面接头不准超过50%O箍筋的接头应交错排列垂直放置，箍筋转角处与竖向钢筋交叉点应扎牢，扎丝要相互成八字形绑扎。暗柱断面不同，箍筋的配置也不同，箍筋有4肢、6肢、8肢等，按设计要求控制施工暗柱、端柱与剪力墙相接，其剪力墙的水平钢筋应包在柱受力筋的外面。下层柱的竖向钢筋露出楼面部分，宜用工具或柱箍将其收进一个柱筋直径，以利上层柱的钢筋连接。当上下层柱截面有变化时，其下层柱钢筋的露出部分，必须在绑扎梁钢筋之前，先行收分准确。竖向钢筋接头采取电渣压力焊，施焊时轴线对直，偏差不得超过2mm,焊包均匀，突出部分最少高出钢筋表面4mm；电流控制适当，电极与钢筋接触处，无明显烧伤及缺陷；接头处的弯拆角不得超过4oO同级别的钢筋接头300个作一批，随机取3个接头作抗拉试验。2、墙：本工程为剪力墙结构，墙为受力的主体结构，对墙内配筋应严格监控。墙内竖向和水平钢筋应按设计要求布置，竖向筋必须垂直，水平筋心须平直，网眼尺寸按三孔尺量，不得超过允许偏差。在暗柱、端柱处墙体水平钢筋应从柱主筋外弯拆锚固长度按设计要求和抗震规范规定。墙上有门窗和预留洞孔时，按设计要求在墙内配加强钢筋，应按图纸位置、尺寸、数量监控。墙内钢筋绑扎控制同筏板，钢筋有弯钩时，弯钩应朝向往内。墙内采用双层钢筋时，在两层钢筋之间，应设置撑钩，以固定两层钢筋之间的间距，撑钩的间距600mm。严格监控剪力墙水平钢筋锚固长度，特别注意在拐角十字接点、墙端、连梁等部位钢筋的锚固长度必须符合设计要求.3、梁和板：梁、板钢筋的规格、型号、数量和位置必须符合设计要求。框架梁纵向钢筋在端部和中间支座的搭接接头及支座锚固长度应按03GlOlT设置，注意附加筋位置及长度的要求。非框架梁纵向钢筋搭接区域、搭接长度，应按03G101-1要求设置。主次梁连接处应按03G101-1要求设置附加弯起筋及附加箍筋。悬挑梁亦应符合非框架梁之规定，其端部至少有两根角筋，并不少于第一排纵筋的二分之一，其余纵筋弯下；要控制负筋位置，详见03G101-1要求。应按03GlolT要求，注意梁箍筋加密区的设置。板筋锚固长度为35d,搭接长度为42d。板筋短向钢筋应放置在长向钢筋的下部。八、加强控制构造钢筋措施：1、剪力墙内外墙的双排钢筋之间的接结筋应按设计要求放置，并要与外皮水平筋钩牢，底部加强部位的拉筋宜适当加密。2、剪力墙端部、暗柱、端柱的构造钢筋应按设计要求及03GI(H-1图集的要求控制。3、剪力墙内分布钢筋的连接和锚固应满足下列要求：A、墙内水平分布钢筋的连接：抗震设计要求连接为抗震锚固长度，接头位置
