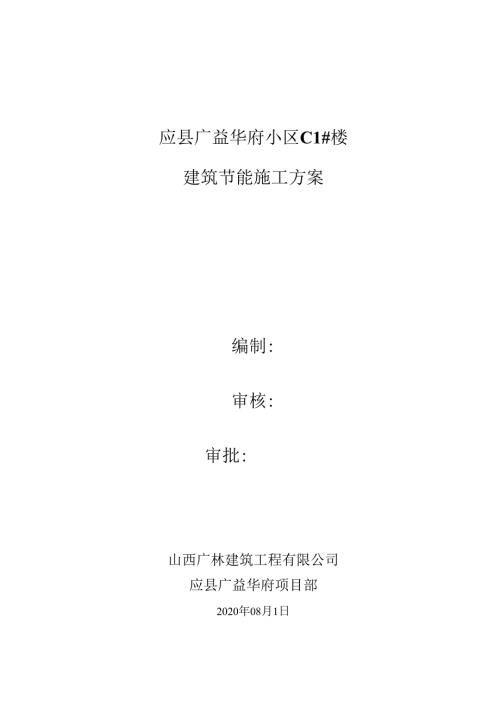

应县广益华府小区C1#楼建筑节能施工方案编制:审核:审批:山西广林建筑工程有限公司应县广益华府项目部2020年08月1日应县广益华府Cl#楼建筑节能施工方案L编制依据：1.1 施工图纸1.2 主要规范、规程序号名称编号1.建筑工程施工质量统一验收标准GB50300-20132.建筑节能工程施工质量验收规范GB50411-20193外墙外保温工程技术规程JGJ144-20194门窗保温工程技术规程JGJ103-20085屋面工程质量验收规范GB50207-20126地方居住建筑节能工程质量验收规程DBJ04-224-2006DBJ04-239-20062. 工程概况：3. 1总体简介:工程名称应县广益华府小区建设单位山西广鑫房地产开发有限公司设计单位容海川城乡规划设计有限公司监理单位山西圣业工程建设监理有限公司施工单位山西广林建筑工程有限公司4. 2设计概况:楼号层数结构形式建筑高度主要功能耐火等级C1#十一层剪力墙33m一层车库，二十一层住宅二级(1)土建专业设计概况1屋面住宅为70厚岩棉板保温层，女儿墙内侧500范围内做70厚玻化微珠保温砂浆防火隔离带2外墙住宅为70厚岩棉保温板3门窗单框双玻璃断桥窗；（2）水电专业设计概况名称管材连接方式保温防腐采暖地面垫层内PPR管和PE-RT管热熔连接玻璃棉明设镀锌钢管镀锌层破坏及管螺纹露出部分刷防锈底漆（红丹酚酣防锈漆）两道，白色醇酸瓷漆两道住宅户外地下采暖管道内外热镀锌钢管DN<100螺纹连接DN100沟槽连接给水水活电给管明设或暗设入户及户内支管S5系列PP-R粘接A级玻璃棉管壳一层聚氨酯刷防火漆室外消火栓镀锌钢管焊接A级玻璃棉管壳红色调和漆两道排水立管、干管采用机制柔性铸铁管支管-PVC塑料管橡胶圈密封法兰连接粘接A级玻璃棉管壳一层聚氨酯明设镀锌钢管镀锌层破坏及管螺纹露出部分刷防锈底漆（红丹酚酣防锈漆）两道，白色醇酸瓷漆两道（3）电器专业设计概况序号项目系统介绍160.4kV变配电系统本工程采用两路IOkV电源供电，从小区内引来两路IOkV电力电缆，穿管理地引入本工程变电室，作为正常工作电源。2照明系统本工程公共部分照明均采用高效灯具、节能光源，除声光控灯具外不应采用白炽灯，住宅内灯具不应采用白炽灯，仅留灯位，光源由用户自理.3防雷保护、安全措施、接地系统本工程预备单体均按第三类防雷措施设防；利用结构基础内钢筋网作接地体；本工程采用总等电位联结，将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，在楼座层顶设避雷带由其混合作防直击雷的接闪器。4弱电系统综合布线系统（电话、电视机、网络）；有线电视系统；视频监控系统；门禁系统；汽车管理系统；无线放大信号覆盖系统。3.施工部署:1.1 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目部成立了以项目经理为组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组长：项目经理一一负责组织协调工作副组长：技术负责人一一技术总部署、方案编制及交底施工员一一负责现场施工指挥、质量监督工作组员：现场施工管理、协调现场施工质量及细部施工做法管理3. 2质量保证体系以质量求生存、求发展是我公司的质量方针。我项目部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目部将对以下环节作为建筑节能工程的质量控制点：(1)分包单位的选择：建筑节能工程的分包单位，应选择有类似工程施工经验的队伍。(2)建筑节能材料的检验A.建筑节能材料须有检验报告及出厂合格证。8 .材料使用前必须经复试合格后方能使用。(3)制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C,做好技术复测及资料整理工作,主要材料及施工过程操作要具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。9 .主要施工方法9.1 墙体节能工程4. 1.1工程概况：本工程外墙采用70厚岩棉板为主要保温隔热材料。以粘、钉结合的方式与墙身固定,抗裂砂浆复合耐碱玻璃纤维网格布为保护增强层，涂料饰面的外墙保温系统。外墙保温工程做法：(1)喷弹性外墙防水涂料两道；(2)刮柔性耐水腻子两遍；(3) L5厚聚合物抗裂砂浆贴耐碱玻纤网于整个板面；(4) L5厚聚合物抗裂砂浆贴耐碱玻纤网于板缝；¢5）70厚岩棉板，专用锚栓与墙体固定，梅花形布置间距500；（6） 10厚1:1（重量比）聚合物粘接砂浆刮于板背面（7） 20厚1：3水泥砂浆找平（8）基层墙面（混凝土面喷水泥胶浆）外墙门窗立樟外的洞口和阳台窗洞口的两侧立面及上、下平面保温做法为：抹30厚玻化微珠保温砂浆，外包耐碱玻璃纤维网格布，抹35厚聚合物抗裂砂浆。窗洞口上部边缘嵌做IOmmXIOmm的成品滴水槽塑料条。阳台线条造型立面及飘窗板立面贴50厚岩棉板，表面抹30厚玻化微珠保温砂浆，外包耐碱玻璃纤维网格布，抹35厚聚合物抗裂砂浆。底部做IOmmxlOmm成品滴水槽塑料条。飘窗、阳台窗框与墙体之间的缝隙用玻化微珠保温砂浆填充密实，室内部分缝隙表面抹20厚聚合物抗裂砂浆，内附200宽耐碱玻璃纤维网格布。空调板外表面抹20厚聚合物抗裂砂浆，在空调板底部外边缘嵌入截面为IOmmxIomm的成品滴水槽塑料条。4.1.2材料组成（1）岩棉板规格为1200mm><600三X7011,密度三25kgm3,阻燃等级Al级。（2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5,可操作时间不小于2h。（3）固定件采用自攻螺栓配合工程塑料膨胀钉固定岩棉聚苯乙烯泡沫板,要求单个固定件的抗拉承载力标准值不小于0.6kNo（4）耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径5mmX5mm,宽度100Omm,每卷长度100lI1。（5）聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的L4倍选用。4.1. 3施工要求及条件（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格,办理交接单后即可进行施工。(2)雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。(3)施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5,风力不大于5级。4. 1.4施工工具电热丝切割器或壁纸刀(裁岩棉板及网格布用)、电锤(拧胀钉螺钉及打膨胀锚固件孔用)、根部带切割刀片的冲击钻钻头(为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致)、手持式电动搅拌器(搅拌砂浆用)、木锂或粗砂纸(打磨用)、其他抹灰专用工具。5. 1.5工艺流程I基层清理I一尿凉砂浆找平层I一肩专用聚合物粘结砂浆H抹底层聚合物砂浆If丽板边翻包网格闹一I粘贴岩棉板H钻孔安装固定和T岩棉板打磨、找平、清洁H中间验收一I拌制面层聚合物砂浆H刷一遍专用界面剂底层聚合物砂蝌T粘贴网格布If丽I层聚合物抗裂砂源一I分格缝内填塞内衬、封密封阙一题(1)基层清理必须彻底清除基层表面浮灰、涂料、油污、脱模剂、空鼓及风化物等影响粘结强度的材料。(2)抹水泥砂浆找平层为保证外墙平整度及垂直度，抹20厚1：3水泥砂浆，局部采用2m靠尺检查，最大偏差应小于4mm,超差部分应剔除或用水泥砂浆修补平整，以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。(3)配制砂浆 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆二1：5,边加水边搅拌；搅拌时间不少于5min,搅拌必须充分、均匀，稠度适中，并有一定黏度。砂浆调制完毕后，须静置5min,使用前再次进行搅拌，拌制好的砂浆应在Ih内用完。为增强岩棉板与粘结砂浆的结合力，在粘贴岩棉板前，在岩棉板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。（4）预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于22Omm宽的网格布中的80IlIm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm）,后期粘贴岩棉板时再将剩余网格布翻包过来。（5）粘贴岩棉板施工前，根据整个外墙立面的设计尺寸编制岩棉板的排板图，以达到节约材料、加快施工速度的目的。岩棉板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝12板长，局部最小错缝不得小于200三0施工单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施Xo岩棉板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100IlIm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。粘贴岩棉板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm,板间高差不得大于L5mm。当板间缝隙大于2mm时，须用岩棉板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于L5州的部位应在施工面层前用木牡、粗砂纸或砂轮打磨平整。按照事先排好的尺寸（见下图）切割岩棉板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。外墙岩棉板排列示意图用抹子在每块岩棉板周边涂50mm宽专用聚合物粘结砂浆,要求从边缘向中间逐渐加厚，最厚处达IOmn1。然后再在岩棉板上抹3个厚IOilIm6100、6个厚IOmme80的圆形聚合物粘结砂浆灰饼，如下图所示。岩棉板条点粘接法用条点法涂好聚合物砂浆的岩棉板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。当采用如图所示条点发涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于岩棉板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。岩棉板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块,要及时清除板四周挤出的聚合物砂浆；若因岩棉板切割不直形成缝隙，要用木铿铿直后再张贴。岩棉板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%50%,以保证岩棉板与墙体粘结牢固。网格布翻包：从拐角处开始粘贴大块岩棉板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在
