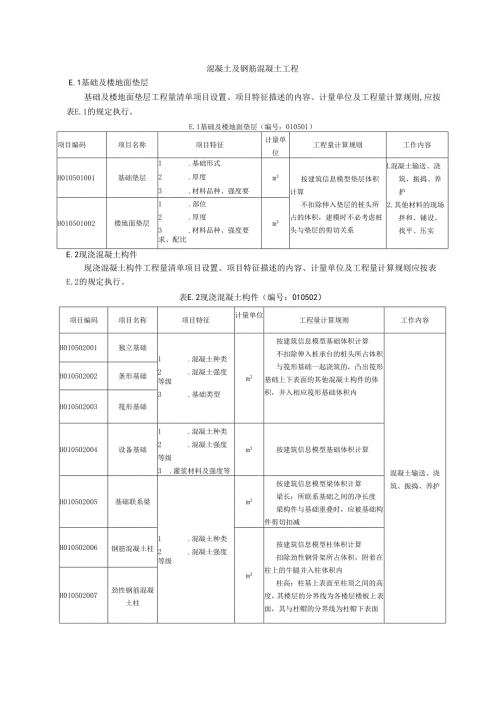

混凝土及钢筋混凝土工程E.1基础及楼地面垫层基础及楼地面垫层工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表E.1的规定执行。E.1基础及楼地面垫层（编号：010501）项目编码项目名称项目特征计量单位工程量计算规则工作内容H010501001基础垫层1 .基础形式2 .厚度3 .材料品种、强度要求、配比m3按建筑信息模型垫层体积计算不扣除伸入垫层的桩头所占的体积，建模时不必考虑桩头与垫层的剪切关系L混凝土输送、浇筑、振捣、养护2.其他材料的现场拌和、铺设、找平、压实H010501002楼地面垫层1 .部位2 .厚度3 .材料品种、强度要求、配比m3E.2现浇混凝土构件现浇混凝土构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.2的规定执行。表E.2现浇混凝土构件（编号：010502）项目编码项目名称项目特征计量单位工程量计算规则工作内容H010502001独立基础1 .混凝土种类2 .混凝土强度等级3 .基础类型m3按建筑信息模型基础体积计算不扣除伸入桩承台的桩头所占体积与筏形基础一起浇筑的，凸出筏形基础上下表面的其他混凝土构件的体积，并入相应筏形基础体积内混凝土输送、浇筑、振捣、养护H010502002条形基础H010502003筏形基础H010502004设备基础1 .混凝土种类2 .混凝土强度等级3 .灌浆材料及强度等级m3按建筑信息模型基础体积计算H010502005基础联系梁1 .混凝土种类2 .混凝土强度等级m3按建筑信息模型梁体积计算梁长：所联系基础之间的净长度梁构件与基础重叠时，应被基础构件剪切扣减H010502006钢筋混凝土柱m3按建筑信息模型柱体积计算扣除劲性钢骨架所占体积，附着在柱上的牛腿并入柱体积内柱高：柱基上表面至柱顶之间的高度，其楼层的分界线为各楼层楼板上表面，其与柱帽的分界线为柱帽下表面H010502007劲性钢筋混凝土柱项目编码项目名称项目特征计量单位工程量计算规则工作内容H010502008钢管混凝土柱1 .混凝土种类2 .混凝土强度等级3 .填充形式4 .空心率m3按建筑信息模型柱以内填混凝土体积计算扣除钢管内隔板所占体积H010502009地下室外墙1 .混凝土种类2 .混凝土强度等级3 .墙体厚度m3按建筑信息模型墙体积计算扣除孔洞所占体积，墙柱、墙梁及突出墙面部分并入墙体体积内墙高：墙基上表面至墙顶之间的高度，与板相交时，内外墙高度均算至板顶混凝土暗梁暗柱与墙同厚时，可按混凝土墙建模1 .孔洞预留2 .混凝土输送、浇筑、振捣、养护010502010钢筋混凝土墙H010502011钢筋混凝土梁1 .混凝土种类2 .混凝土强度等级3 .坡度m3按建筑信息模型梁体积计算扣除孔洞所占体积，扣除劲性钢骨架所占体积，伸入砌体墙内的梁头、梁垫并入梁体积内梁长：L梁与柱（结构墙）连接时，梁长算至柱侧面或结构墙侧面2.主梁与次梁连接时，次梁长算至主梁侧面梁高：梁顶部与板相交时，梁高算至板顶；梁中部、底部与板相交时，梁高不扣除板厚建模时，梁与板重叠部分，板体积被剪切扣除混凝土输送、浇筑、振捣、养护H010502012劲性钢筋混凝土梁1 .混凝土种类2 .混凝土强度等级3 .坡度H010502013实心楼板1 .混凝土种类2 .混凝土强度等级m3按建筑信息模型板体积计算扣除柱、垛以及孔洞所占体积，板伸入砌体墙内的板头以及板下柱帽并入板体积内建模时，墙、柱、梁与板重叠部分，板体积被剪切扣除H010502014空心楼板按建筑信息模型板体积计算扣除内置筒芯、箱体部分的体积，板下柱帽并入板体积内建模时，墙、柱、梁与板重叠部分，板体积被剪切扣除H010502015空心板内置Av-H-同心1 .筒芯材质、类型2 .筒芯规格、型号m按建筑信息模型以放置筒芯的长度计算筒芯可不建模表达，基于空心板属性进行换算L定位、放线、试排2.内置材料安项目编码项目名称项目特征计量单位工程量计算规则工作内容H010502016空心板内置箱体1 .箱体材质、类型2 .箱体规格、型号个按建筑信息模型以放置箱体的数量计算内置箱体可不建模表达，基于空心板属性进行换算装、加固等3.检查、校正、清理H010502017坡屋面板1 .混凝土种类2 .混凝土强度等级3 .坡度m3按建筑信息模型板体积计算扣除柱、垛以及孔洞所占体积，板伸入砌体墙内的板头以及屋脊八字相交处的加厚混凝土并入坡屋面板体积内建模时，梁与板重叠部分，板体积被剪切扣除混凝土输送、浇筑、振捣、养护H010502018坡道板1 .混凝土种类2 .混凝土强度等级3 .坡道形式m3按建筑信息模型坡道板体积计算扣除孔洞所占体积建模时，坡道板与垫层应分开建模表达混凝土输送、浇筑、振捣、养护H010502019其他板1.板名称2 .混凝土种类3 .混凝土强度等级m3按建筑信息模型以构件净体积计算依附其上的混凝土上翻、线条、外凸造型等并入板体积内其他板与楼板、屋面板水平连接时，以外墙外边线为界；与梁水平连接时，以梁外边线为界；与梁、楼板竖向连接时，以梁、楼板上下表面为界混凝土输送、浇筑、振捣、养护H010502020楼梯1 .混凝土种类2 .混凝土强度等级3 .楼梯形式m3按建筑信息模型楼梯体积计算嵌入砌体墙内的部分并入楼梯体积内梯梁、梯柱、休息平台板体积均并入楼梯体积，楼层板并入板体积中混凝土输送、浇筑、振捣、养护H010502021构造柱1 .混凝土种类2 .混凝土强度等级m3按建筑信息模型柱体积计算与砌体嵌接部分（马牙槎）并入柱体积内柱高：L非通长构造柱高度，自其生根构件（基础、基础圈梁、下部梁、下部板等）的上表面算至其锚固构件（上部梁、上部板等）的下表面2.通长构造柱高度自其生根构件的上表面算至柱顶混凝土输送、浇筑、振捣、养护项目编码项目名称项目特征计量单位工程量计算规则工作内容H010502022圈梁1 .混凝土种类2 .混凝土强度等级m3按建筑信息模型梁体积计算遇洞口变截面部分并入圈梁体积内圈梁与构造柱连接时，梁长算至构造柱（不含马牙槎）的侧面混凝土输送、浇筑、振捣、养护H010502023过梁1 .混凝土种类2 .混凝土强度等级m3按建筑信息模型梁体积计算H010502024填充混凝土1 .混凝土种类2 .混凝土强度等级3 .填充部位m3按建筑信息模型填充部位的尺寸，以体积计算混凝土输送、浇筑、振捣、养护H010502025零星现浇构件1 .构件名称2 .混凝土种类3 .混凝土强度等级m3按建筑信息模型构件净体积计算混凝土输送、浇筑、振捣、养护H010502026挡土墙1 .混凝土种类2 .混凝土强度等级3 .截面尺寸m3按建筑信息模型墙体积计算墙垛及突出墙面部分并入墙体体积内。扣除孔洞所占体积混凝土输送、浇筑、振捣、养护H010502027电缆沟、地沟1 .沟截面净空尺寸2 .垫层材料种类、厚度3 .底板混凝土种类、强度等级、厚度4 .沟壁混凝土种类、强度等级、厚度5 .防护材料种类m按建筑信息模型沟类构件中心线长度计算地沟类构件与检查井、池类构件重叠时，被检查井、池类构件剪切1 .地基夯实2 .垫层材料现场拌和、铺设3 .混凝土输送、浇筑、振捣、养护4 .刷防护材料H010502028化粪池、检查井1 .构件名称2 .井、池净空尺寸3 .垫层材料种类、厚度4 .底板厚度及混凝土种类、强度等级5 .侧板厚度及混凝土种类、强度等级6 .盖板厚度及混凝土种类、强度等级7 .抹面砂浆种类、厚度8 .防护材料种类9 .井盖材质、规格座按建筑信息模型按数量统计1 .地基夯实2 .垫层材料现场拌和、铺设3 .混凝土输送、浇筑、振捣、养护4 .砂浆抹面5 .刷防护材料6 .井盖安装（若有）H010502029散水1.垫层材料种类、厚m2按建筑信息模型散水构件投影面积计算1.地基夯实项目编码项目名称项目特征计量单位工程量计算规则工作内容H010502030地坪度2 .面层厚度3 .混凝土种类4 .混凝土强度等级5 .嵌缝材料种类按建筑信息模型地坪构件投影面积计算扣除柱垛所占面积2 .垫层材料现场拌和、铺设3 .混凝土输送、浇筑、振捣、养护4 .变形缝、分隔缝填塞H010502031坡道按建筑信息模型坡道构件斜面积计算H010502032台阶1 .垫层材料种类、厚度2 .踏步高、宽3 .混凝土种类4 .混凝土强度等级m3按建筑信息模型台阶构件体积计算室外台阶建模时，混凝土台阶与垫层应分开建模混凝土输送、浇筑、振捣、养护H010502033后浇带L部位2 .混凝土种类3 .混凝土强度等级m3按建筑信息模型后浇带部位构件体积计算1 .设置钢丝网或快速收口板留置后浇+H-市2 .混凝土交接面、钢筋等的清理3 .混凝土输送、浇筑、振捣、养护E.3一般预制混凝土构件一般预制混凝土构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则应按表E.3的规定执行。表E.3一般预制混凝土构件（编号：010503）项目编码项目名称项目特征计量单位工程量计算规则工作内容H010503001矩形柱1 .图代号2 .混凝土强度等级3 .砂浆（细石混凝土）种类及强度等级m3按建筑信息模型构件体积计算1 .构件就位、安装2 .接头灌缝、养护H010503002异型柱H010503003矩形梁H010503004异型梁H010503005拱形梁H010503006过梁H010503007吊车梁H010503008其他梁H010503009屋架1 .屋架形式/天窗架组成2 .图代号m3按建筑信息模型构件体积计算1.构件就位、拼装、安装项目编码项目名称项目特征计量单位工程量计算规则工作内容H010503010天窗架3 .混凝土强度等级4 .砂浆（细石混凝土）种类及强度等级2.接头灌缝、养护H010503011实心条板1 .板形式及部位2 .图代号3 .混凝土强度等级4 .砂浆（细石混凝土）种类及强度等级m3按建筑信息模型板体积计算建模时伸入墙内的板头不应被剪切，板头并入板体积当板缝W40mm时，可按整板建模表达；当板缝大于40mm时，按单块
