某工程系统测试方案.docx

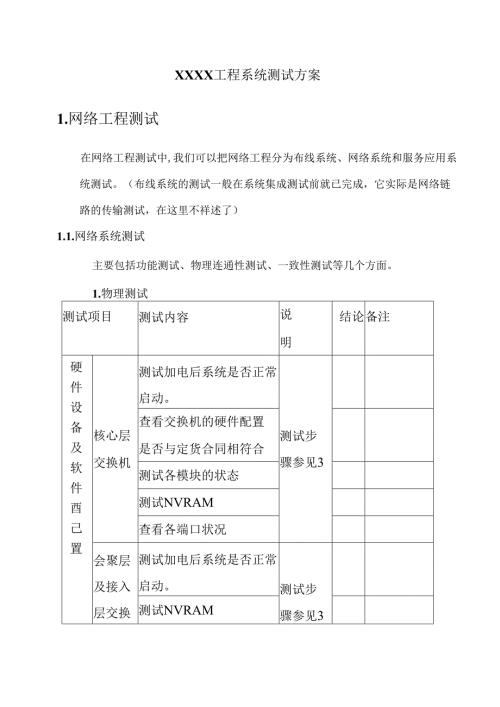

XXXX工程系统测试方案1.网络工程测试在网络工程测试中,我们可以把网络工程分为布线系统、网络系统和服务应用系统测试。（布线系统的测试一般在系统集成测试前就已完成，它实际是网络链路的传输测试，在这里不祥述了）1.1.网络系统测试主要包括功能测试、物理连通性测试、一致性测试等几个方面。1.物理测试测试项目测试内容说明结论备注硬件设备及软件酉己置核心层交换机测试加电后系统是否正常启动。测试步骤参见3查看交换机的硬件配置是否与定货合同相符合测试各模块的状态测试NVRAM查看各端口状况会聚层及接入层交换测试加电后系统是否正常启动。测试步骤参见3测试NVRAM机查看路由器的软硬件配置是否与定货合同相符合测试端口状态核心路由器测试加电后系统是否正常启动。测试步骤参见3测试NVRAM查看路由器的软硬件配置是否与定货合同相符合测试端口状态接入路由器测试加电后系统是否正常启动。测试步骤参见3测试NVRAM查看路由器的软硬件配置是否与定货合同相符合测试端口状态路由器*测试加电后系统是否正常启动。测试步骤参见3测试NVRAM查看路由器的软硬件配置是否与定货合同相符合测试端口状态2.功能性测试测试项目测试内容说明结论备注VLAN功能测试核心交换机查看VLAN的配置情况。测试步骤参见3同一vlan及不同vlan在线主机连通性检查地址解析表接入交换机查看VLAN的配置情况。测试步骤参见3同一vlan及不同vlan在线主机连通性检查地址解析表测试项目测试内容说明结论备注路由和路由表的收敛核心路由器测试路由表是否正确生成测试步骤参见3查看路由的收敛性显示配置OSPF的端口。显示OSPF状态。查看OSPF的链路状态数据库。查看BGP路由邻居相关信息查看BGP路由查看VPN通道路由设置完毕，待网络完全启动后，观察连接状态库和路由表。断开某一链路，观察连接状态库和路由表的发生的变化接入路由器测试路由表是否正确生成测试步骤参见3查看静态路由是否正确配置测试接口是否正确配置设置完毕，待网络完全启动后，观察连接状态库和路由表。断开某一链路，观察连接状态库和路由表的发生的变化接入路由器测试路由表是否正确生成测试步骤参见3查看静态路由是否正确配置测试接口是否正确配置设置完毕，待网络完全启动后，观察连接状态库和路由表。断开某一链路，观察连接状态库和路由表的发生的变化3.测试步骤序号测试内容测试方法测试结果备注1测试加电后系统是否正常启动。用PC机通过console线连接交换机上，或telnet到交换机上，加电启动，通过超级终端查看路由器启动过程，输入用户及密码进入交换机。2查看交换机的硬件配置是否与定货合同相符合*#showversion3测试各模块的状态*#showmod4查看交换机flashmemory使用情况*#dir5测试NVRAM在交换机中改动具配置，并写入内存，#write将交换机关电后等待60秒后再开机，*#shconfig6查看各端口状况*#showinterface网络系统功能测试序号测试内容测试方法测试结果备注1测试路由表是否正确生成#shiproute2查看路径选择#traceroute*。*。*。*3查看广域网线路#shinterfaceserialO4查看OSpf端口#shipospfinterface5查看OSpf邻居状态#shipospfneighbors6查看OSPf数据库#shipospfdatabase7查看BGP路由邻居相关信息#shipbgpneighbors8查看iBGP路由#shipbgp*9查看BGP路由汇总信息#shipbgpsummary10查看数据VPN通道路由#shiproutevrfGA_DATA11查看视频VPN通道路由#shiproutevrfVIDEO_VPN12测试VPN通道安全做数据VPN与视频VPN互访测试13显示全局接口地址状态。#shipintbri14测试广域网接口运行状况#shipints015测试局域网接口运行状况#shipintfast016测试内部路由#traceroute*。*。*。*17查看路由表的生成和收敛去掉一条路由命令，用#Shiproute命令查看路由生成情况序号测试内容测试方法测试结果备注1测试路由表是否正确生成#shiproute2查看静态路由是否正确配置#shconfig3查看接口地址是否正确配置#shipinterface7设置完毕，待网络完全启动后，观察连接状态库和路由表。showiproute8断开某一链路，观察连接状态库和路由表的发生的变化showiproute序号测试步骤正确结果测试结果备注1登录到交换机#showvlan显示配置的VLAN的名称及分2在与交换机相连的主机上PING同一数据Vlan均显示alive信息，视频Vlan显示不可到达或超时信息。3检查地址解析表：仅解析出本虚拟网段的主机的IP对应的MAC地址。显示虚4检查trunk配显示trunk接口所有配直信息，序号测试内容测试方法（Ping值取100次平均值）测试结果1测试本地的连通性，查看延时#ping本地IP地址2测试本地路由情况，查看路径#traceroute本地ip地址3测试全网连通性，查看延时#ping外地Ip地址4测试全网路由情况，查看路径#traceroute外地ip地址5测试与骨干网的连通性，查看延时#pingip地址6测试与骨干网通信的路由情况，查看路径#tracerouteip地址7测试本地路由延迟Ping本地ip地址，察看延迟结果8测试本地路由转发性能PiIIg本地ip地址加-13000参数，察看延迟结果；具体指标参照第四章9测试外埠路由延迟Ping外埠ip地址，察看延迟结果10测试外埠路由转发性能Ping外埠ip地址加-13000参数，察看延迟结果；具体指标参照第四章1.2应用服务系统测试包括物理连通性、基本功能的测试；网络系统的规划验证测试、性能测试、流量测试等。1.物理测试硬件设备及软件配置服务器设备型号是否与定货合同相符合测试步骤参见3软硬件配置是否与定货合同相符合测试加电后系统是否正常启动查看附件是否完整服务器设备型号是否与定货合同相符合测试步骤参见3软硬件配置是否与定货合同相符合测试加电后系统是否正常启动查看附件是否完整服务器设备型号是否与定货合同相符合测试步骤参见软硬件配置是否与定货合同相符合4.2.2测试加电后系统是否正常启动查看附件是否完整服务器设备型号是否与定货合同相符合测试步骤参见4.2.2软硬件配置是否与定货合同相符合测试加电后系统是否正常启动查看附件是否完整服务器设备型号是否与定货合同相符合测试步骤参见4.2.2软硬件配置是否与定货合同相符合测试加电后系统是否正常启动查看附件是否完整磁盘阵列设备型号是否与定货合同相符合测试步骤参见软硬件配置是否与定货合同相符合4.2.2测试加电后系统是否正常启动查看附件是否完整2.功能性测试测试项目测试内容说明结论备注WWW系统的测试系统完整性硬件配置;r11r4-xJ-B网络配置骤参见4.2.2访问本地访问远程访问测试项目测试内容说明结论备注一DNS系统试一系统完整性硬件配置;r11r)T网络配置骤参见4.2.2域名解析本地解析远程解析测试项目测试内容说明结论备注系统完整性硬件配置;r11r什网络配置骤参见4?Ftp访问上传测试下载测试/1-JJ测试项目测试内容说明结论备注Mail系统的测试系统完整性硬件配置网络配置视诋步骤参见4.2.2邮件收发收发邮件测试其他功能测试测试项目测试内容说明结论备注安全系统的测试系统完整性硬件配置;r11r-网络配置测苗步骤参见4.2.2安全功能入侵检测功能测试入侵防护功能测试系统漏洞扫描功能测试A的用户管理安全策略管理文档资料管理及办公应用网络软硬件资产管理测试项目测试内容说明结论备注IVoD系统的测试_系统完整性硬件配置网络配置功能测试检测点播功能其他功能测试测试项目测试内容说明结论备注试统网的管测系系统完整性硬件配置测试步骤参见网络配置网络管理基本功能测试4.2.2其他功能测试测试项目测试内容说明
