广东省建设工程质量检测人员培训及能力验证桥梁与地下工程专项专业知识.docx

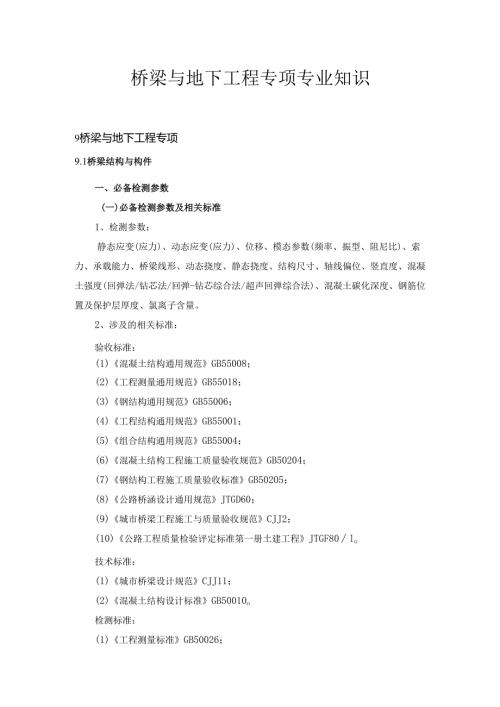

桥梁与地下工程专项专业知识9桥梁与地下工程专项9.1桥梁结构与构件一、必备检测参数(一)必备检测参数及相关标准1、检测参数：静态应变(应力)、动态应变(应力)、位移、模态参数(频率、振型、阻尼比)、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度(回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法)、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量。2、涉及的相关标准：验收标准：(1)混凝土结构通用规范GB55008；(2)工程测量通用规范GB55018；(3)钢结构通用规范GB55006；(4)工程结构通用规范GB55001；(5)组合结构通用规范GB55004；(6)混凝土结构工程施工质量验收规范GB50204；(7)钢结构工程施工质量验收标准GB50205；(8)公路桥涵设计通用规范JTGD60；(9)城市桥梁工程施工与质量验收规范CJJ2；(10)公路工程质量检验评定标准第一册土建工程JTGF80lo技术标准：(1)城市桥梁设计规范CJJ11；(2)混凝土结构设计标准GB50010o检测标准：(1)工程测量标准GB50026；(2)国家一、二等水准测量规范GB/T12897；(3)建筑与桥梁结构监测技术规范GB50982；(4)建筑结构检测技术标准GB/T50344；(5)混凝土结构现场检测技术标准GB/T50784；(6)钻芯检测离心高强混凝土强度试验方法GB/T19496；(7)混凝土物理力学性能试验方法标准GB/T50081；(8)混凝土结构通用规范GB55008；(9)混凝土质量控制标准GB50164；(10)城市桥梁检测与评定技术规范CJJ/T233；(11)公路桥梁荷载试验规程JTG/TJ21-01；(12)公路桥梁结构监测技术规范JT/T1037；(13)公路桥梁施工监控技术规程JTG/T3650；(14)在用公路桥梁现场检测技术规程JTG/T5214；(15)公路桥梁承载能力检测评定规程JTG/TJ21；(16)建筑变形测量规范JGJ8；(17)回弹法检测混凝土抗压强度技术规程JGJ/T23；(18)高强混凝土强度检测技术规程JGJ/T294；(19)钻芯法检测混凝土强度技术规程JGJ/T384；(20)混凝土中钢筋检测技术标准JGJ/T152；(21)混凝土中氯离子含量检测技术规程JGJ/T322；(22)回弹法检测泵送混凝土抗压强度技术规程DBJ/T15-211；(23)高强混凝土强度回弹法检测技术规程DBJ/T15-186；(24)混凝土氯离子控制标准DBJ/T15；(25)城市桥梁检测技术标准DBJ/T15-87；(26)钻芯法检测混凝土强度技术规程CECS03:2007；(27)超声回弹综合法检测混凝土抗压强度技术规程T/CECS02；(28)桥梁混凝土结构无损检测技术规程T/CECSG：J50-01o(二)理论知识要求批准、审核人员：1、掌握现行静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声U弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测项目验收、技术、检测相关标准；2、掌握静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测项目的基本理论、检测对象的分类原则和性能指标，熟悉桥梁结构与构件施工过程；3、熟悉静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量的抽样要求；4、熟悉混凝土强度（钻芯法/回弹-钻芯综合法）、氯离子含量检测的试验样品制作（取样）及养护要求；5、掌握静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测项目的方法、原理、条件及程序；6、掌握试验的数据计算、分析、修约与结果判断；7、掌握检测报告的内容和结果评定。检测操作人员：1、掌握现行静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测项目检测标准，熟悉技术标准、验收标准；2、熟悉静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测项目的基本理论、性能指标，熟悉桥梁结构与构件施工过程；3、掌握静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量的抽样要求；4、掌握静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测项目的方法、原理、条件及程序；5、熟悉混凝土强度（钻芯法/回弹-钻芯综合法）、氯离子含量检测的试验样品制作（取样）及养护要求；6、掌握试验的数据计算、分析、修约与结果判断；7、掌握检测报告的内容和结果评定。（三）操作考核要求批准、审核人员：1、熟悉静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量对检测对象（样品质量管理要求）、检测条件、环境条件、仪器设备的要求；2、熟悉静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测项目试验的程序和步骤;3、熟悉仪器设备的操作、期间核查、检定/校准和计量确认；4、掌握检测数据的记录、处理与判断。检测操作人员：1、掌握检测对象的真实性、符合性和静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量对检测条件、环境条件及仪器设备的要求；2、掌握静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测项目试验的程序和步骤；3、掌握仪器设备的操作、期间核查、检定/校准和计量确认；4、掌握检测数据的记录、处理与判断；5、掌握静态应变（应力）、动态应变（应力）、位移、模态参数（频率、振型、阻尼比）、索力、承载能力、桥梁线形、动态挠度、静态挠度、结构尺寸、轴线偏位、竖直度、混凝土强度（回弹法/钻芯法/回弹-钻芯综合法/超声回弹综合法）、混凝土碳化深度、钢筋位置及保护层厚度、氯离子含量检测过程异常情况的处理；6、掌握检测的安全设施配备及安全作业。二、可选检测参数（一）可选检测参数及相关标准1、外观质量*、内部缺陷*、预应力孔道摩阻损失*、有效预应力*、孔道压浆密实性*、风速*、温度*、加速度*、速度*、冲击性能*、混凝土电阻率*、钢筋锈蚀状况*。2、涉及的相关标准：验收标准：（1）混凝土结构通用规范GB55008；(2)钢结构通用规范GB55006；(3)城市桥梁工程施工与质量验收规范CJJ2o检测标准：(1)混凝土结构现场检测技术标准GB/T50784；(2)建筑与桥梁结构监测技术规范GB50982；(3)城市桥梁养护技术标准CJJ99；(4)公路桥梁技术状况评定标准JTG/TH21；(5)公路桥涵养护规范JTG5120；(6)雷达法检测混凝土结构技术标准JTJ/T456；(7)冲击同波法检测混凝土缺陷技术规程JGJ/T411；(8)公路桥涵施工技术规范JTG/T3650；(9)预应力筋用锚具、夹具和连接器应用技术规程JGJ85；(10)公路桥梁结构监测技术规范JT/T1037；(11)公路桥梁施工监控技术规程JTG/T3650-01；(12)公路桥梁荷载试验规程JTG/TJ21-01；(13)混凝土中钢筋检测技术标准JGJ/T152；(14)公路桥梁抗风设计规范JTG/T3360-01；(15)城市桥梁检测技术标准DBJ/T15-87；(16)公路桥梁锚下有效预应力检测技术规程T/CECSG:J51-01；(17)桥梁混凝土结构无损检测技术规程T/CECSG:J50-01；(18)超声法检测混凝土缺陷技术规程CECS21；(19)铁路后张法预应力混凝土梁摩阻测试方法Q/CR566；(20)桥梁预应力及索力张拉施工质量检测验收规程CQJTG/TF81；(21)广东省公路桥梁工程后张法预应力施工及检测技术指南的通知(粤交质2021)424号)。(二)理论知识要求批准、审核人员：1、掌握现行外观质量、内部缺陷、预应力孔道摩阻损失、有效预应力、孔道压浆密实性、风速、温度、加速度、速度、冲击性能、混凝土电阻率、钢筋锈蚀状况检测项目验收、检测相关标准；2、掌握外观质量、内部缺陷、预应力孔道摩阻损失、有效预应力、孔道压浆密实性、风速、温度、加速度、速度、冲击性能、混凝土电阻率、钢筋锈蚀状况检测项目的基本理论、检测对象的分类原则和性能指标，熟悉桥梁结构与构件施工过程；3、熟悉外观质量、内部缺陷、预应力孔道摩阻损失、有效预应力、孔道压浆密实性、风速、温度、加速度、速度、冲击性能、混凝土电阻率、钢筋锈蚀状况的抽样要求；4、掌握外观质量、内部缺陷、预应力孔道摩阻损失、有效预应力、孔道压浆密实性、风速、温度
