市政路桥工程信息模型设计交付要求.docx

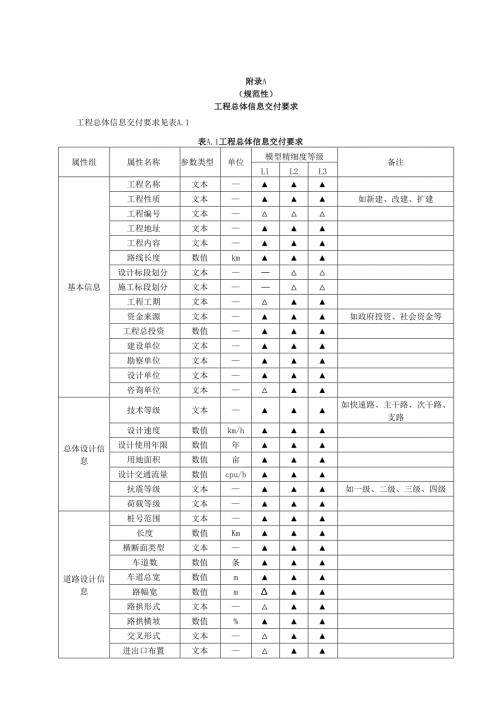

附录A（规范性）工程总体信息交付要求工程总体信息交付要求见表A.1表A.1工程总体信息交付要求属性组属性名称参数类型单位模型精细度等级备注LlL2L3基本信息工程名称文本工程性质文本如新建、改建、扩建工程编号文本工程地址文本工程内容文本路线长度数值km设计标段划分文本施工标段划分文本工程工期文本资金来源文本如政府投资、社会资金等工程总投资数值建设单位文本勘察单位文本设计单位文本咨询单位文本总体设计信息技术等级文本如快速路、主干路、次干路、支路设计速度数值km/h设计使用年限数值年用地面积数值亩设计交通流量数值cpu/h抗震等级文本如一级、二级、三级、四级荷载等级文本道路设计信息桩号范围文本长度数值Km横断面类型文本车道数数值条车道总宽数值m路幅宽数值m路拱形式文本路拱横坡数值%交叉形式文本进出口布置文本属性组属性名称参数类型单位模型精细度等级备注LlL2L3总填方量数值m3总挖方量数值m3桥梁设计信息桥梁结构类型文本如梁式桥、拱桥、悬索桥、钢架桥、斜拉桥等防洪标准文本如100年一遇、50年一遇等通航标准文本一级、二级、三级、四级、五级、六级、七级桥梁全长数值m桥下净空高度数值m跨径组合文本桥梁分幅文本桥面宽度数值m矢跨比数值桥面面积数值2m涵洞设计信息涵洞结构类型文本如管涵、盖板涵、拱涵、箱涵涵洞长度数值m涵洞顶点高程数值m涵洞高度数值m设计依据项目建议书文件链接立项批复文件文件链接选址意见书文件链接编制依据文本参考规范文本建设工程规划许可证文件链接建设用地规划许可证文件链接注：表中表示应具备，表示宜具备，”表示可不具备。附录B（规范性）市政路桥模型元素交付要求市政路桥模型元素交付要求见表B.1表B.1市政路桥模型元素交付要求分部子分部分项LlL2L3信息交付要求路线路线平面直线表C.0.1平面圆曲线表C.0.2平面缓和曲线表C.0.3纵断面直线表C.0.4纵断面竖曲线表C.0.5宽度表C.0.6超高表C.0.7路基般路基路基土石方表D.0.1路床表D.0.2路堤表D.0.3土工合成材料处置层表D.0.4特殊路基垫层表D.0.5袋装砂井表D.0.6塑料排水板表D.0.7水泥粉煤灰碎石桩表D.0.8碎石挤密桩表D.0.9旋喷桩表D.0.10注浆表D.0.11路面路面水泥混凝土面层表E.0.1沥青混凝土面层表E.0.2基层、底基层表E.0.3垫层表E.0.4缘石表E.0.5中央分隔带填土表E.0.6人行道、自行车道铺装表E.0.7排水设施排水设施排水管表F.0.1边沟、排水沟、截水沟表F.0.2急流槽表F.0.3泄水管表F.0.4排水沟盖板表F.0.5集水井表F.0.6防护设施坡面防护设施植物防护表G.0.1喷护、挂网喷护表G.0.2干砌片石、浆砌片石护坡表G.0.3骨架护坡表G.0.4浆砌片石护墙表G.0.5边坡支护设施重力式挡墙表G.0.6悬臂、扶壁式挡墙表G.0.7锚杆式挡墙表G.0.8分部子分部分项LlL2L3信息交付要求桩板式挡墙表G.0.9锚定板式挡墙表G.0.10加筋土挡墙表G.0.11土钉支护表G.0.12基础工程基础承台表H.0.1混凝土预制桩表H.0.2钢桩表H.0.3灌注桩表H.0.4桩基系梁表H.0.5条形基础表H.0.6单独基础表H.0.7锚碇基础表H.0.8锚体表H.0.9锚固系统表H.0.10沉井表H.0.11地下连续墙表H.0.12墩台工程墩台混凝土盖梁表J0.1钢结构盖梁表J.0.2混凝土墩柱表J.0.3钢-混凝土组合墩柱表J.04墩柱系梁表J.0.5台帽表J.0.6U型台身表J.0.7实体式台身表J.0.8肋板式台身表J.0.9支座系统支座系统梁底楔块表K.0.1支座表K.0.2支座垫石表K.0.3阻尼器表K.0.4混凝土梁主梁结构T梁表L.0.1空心板表L.0.2小箱梁表L.0.3混凝土箱梁表L0.4钢桁梁表L.0.5钢-混凝土组合梁表L.0.6纵、横向联系梁横隔板表L.0.7横梁表L.0.8预应力系统预应力筋表L.0.9波纹管表L.0.10锚具/夹具表L.0.11连接器表L0.12钢梁钢梁钢箱梁表M.0.1钢平联表M.0.2钢板组合梁表M.0.3钢箱组合梁表M.0.4分部子分部分项LlL2L3信息交付要求钢桁架组合梁表M.0.5波形钢腹板组合梁表M.0.6拱桥拱结构石砌板拱表N.0.1钢筋混凝土板拱表N.0.2钢筋混凝土肋拱表N.0.3钢筋混凝土双曲拱表N.0.4钢筋混凝土箱型拱表N.0.5钢管拱表N.0.6桁架拱表N.0.7钢架拱表N.0.8悬索桥塔柱主缆表P.O.1混凝土塔柱表P.0.2钢-混凝土组合塔柱表P.O.3锚碇表P.0.4吊索表P.O.5索夹表P.0.6索鞍表P.O.7拉索锚具表P.0.8斜拉桥缆索系统主缆表Q.0.1吊索表Q.0.2索夹表Q.0.3索鞍表Q.0.4拉索锚具表Q.0.5斜拉索表Q.0.6系杆表Q.0.7顶进箱涵洞身盖板表R.0.1箱涵表R.0.2圆管涵表R.0.3涵台表R.0.4拱圈表R.0.5进出口边墙表R.0.6翼墙表R.0.7端墙表R.0.8帽石表R.0.9桥面工程桥面结构混凝土铺装层表S.0.1沥青铺装层表S.0.2排水管表S.0.3伸缩缝表S.0.4人行道表S.0.5缘石表S.0.6护栏表S.0.7附属工程附属结构护坡表T.0
