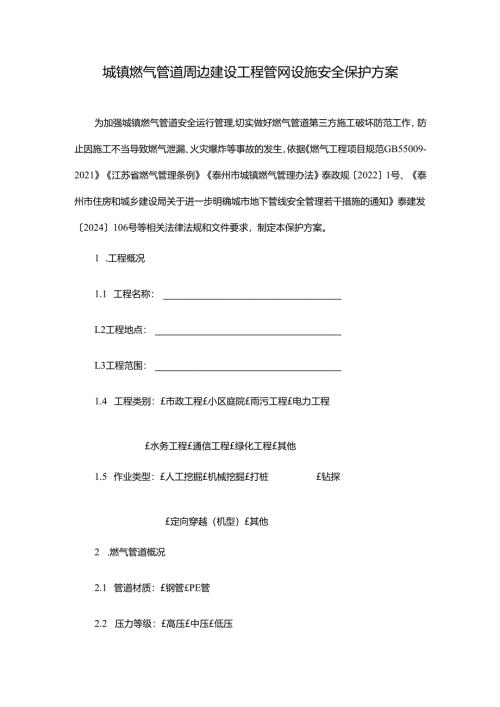

    城镇燃气管道周边建设工程管网设施安全保护方案.docx

    城镇燃气管道周边建设工程管网设施安全保护方案为加强城镇燃气管道安全运行管理,切实做好燃气管道第三方施工破坏防范工作,防止因施工不当导致燃气泄漏、火灾爆炸等事故的发生,依据燃气工程项目规范GB55009-2021江苏省燃气管理条例泰州市城镇燃气管理办法泰政规20221号、泰州市住房和城乡建设局关于进一步明确城市地下管线安全管理若干措施的通知泰建发2024106号等相关法律法规和文件要求,制定本保护方案。1 .工程概况1.1 工程名称:L2工程地点:L3工程范围:1.4 工程类别:£市政工程£小区庭院£雨污工程£电力工程£水务工程£通信工程£绿化工程£其他1.5 作业类型:£人工挖掘£机械挖掘£打桩£钻探£定向穿越(机型)£其他2 .燃气管道概况2.1 管道材质:£钢管£PE管2.2 压力等级:£高压£中压£低压2.3 管道规格:2.4 管道走向:详见交底管线图纸等资料警示标识:£有£无3 .基本规定3.1 在未探明地下燃气管线具体位置和埋深情况下,燃气管线最小控制范围内不得从事敷设管道、打桩、顶进、挖掘、钻探等可能影响燃气设施安全活动。最小控制范围如下:(1)低压和中压输配管道及附属设施,应为外缘周边5米范围内的区域;(2)次高压输配管道及附属设施,应为外缘周边15米范围内的区域;(3)高压输配管道及附属设施,应为外缘周边50米范围内的区域。3.2 在已探明地下燃气管线具体位置和埋深条件下,在燃气管线最小保护范围内从事敷设管道、打桩、顶进、挖掘、钻探等动土施工作业活动时,应提前通知管线单位到场,在采取有效的管线保护措施和管线单位工作人员旁站监护前提下进行施工作业。最小保护范围如下:(1)低压和中压输配管道及附属设施,应为外缘周边05米范围内的区域;(2)次高压输配管道及附属设施,应为外缘周边2.0米范围内的区域;(3)高压输配管道及附属设施,应为外缘周边5.0米范围内的区域。4 .燃气管线保护工作程序收集勘探资料-实地勘测-人工探沟开挖-探明管线位置及埋深-采取保护措施-制定应急处置预案4.1 收集勘探资料建设单位和施工单位向管线单位调查施工区域内燃气管线的走向、埋置深度等相关信息,并由管线单位提供相关图纸资料,以此作为制定地下管线安全保护措施的依据。4.2 实地勘测由于地形地貌可能发生变化等原因,施工现场地下管线走向或埋深可能与实地不符,需要在施工前根据图纸进行实地勘探。管线单位需利用GIS坐标、管线探测仪等手段对地下管线进行勘测,所勘测成果作为人工探沟开挖的基本定位依据。4.3 人工探沟开挖(1)根据图纸信息和实地勘探资料,确定管线大概位置,然后通过人工开挖探沟,找出浅埋地下燃气管线。(2)人工探沟开挖应沿管线上方采用十字横向交叉进行,开挖过程中如遇硬物时需循序渐进探明该物,当向下挖掘到规定深度未见管线时,应向外延伸开挖探沟,直至探明地下管线。(3)开挖探沟过程中禁用大型机械设备,应在管线单位旁站监护条件下采用人工开挖探沟方式进行探管作业。人工探沟已确认地下探沟范围内无管线或障碍物时,可适当使用小型机械分层挖掘,且机械挖掘深度不得超越探沟深度。4.4 探明管线位置及埋深将已探明的地下燃气管线清理暴露出表面,由建设、施工、监理和管线等相关单位对探出管道类型、规格、数量以及管位和埋深进行见管交底核实确认,在探出的管线位置设置警示标识牌,并回填Ie)Cm中粗砂暂时覆盖保护,确定保护措施。4.5 采取保护措施根据已探明的地下燃气管线,应及时予以防护。根据管线的种类,材质走向和位置,可选用以下几种方法防护:(1)隔离保护法:通过钢板桩、木桩或深层搅拌桩等形成隔离体,限制地下管线周围的土体位移、挤压或振动管线。这种方法适用于管线与基坑的距离比较近且开挖可能导致管道周边土体塌陷、下沉等情形。对于管线埋深较浅的管道,应在管道上方采取加厚覆土层或加铺钢板等措施对管道进行保护。(2)悬吊保护法:一些暴露于基坑内的管线,或因土体可能产生较大位移而用隔离法将管道挖出的,中间不宜设支撑,可用悬吊法固定管线。要注意吊索的变形伸长以及吊索固定点位置土体变形的影响。悬吊纵梁受力、位移要明确,并可以通过吊索不断调整管线的位移和受力点。(3)支撑保护法:对于土体可能发生较大沉降而造成管道悬空的,可沿线设置若干支撑点支撑管线,如打设支撑桩、砖支墩、沙袋支撑等。(4)加固保护法:顶管、沉井施工中,可能由于土体超挖和坍塌而导致地面沉降和土体位移的,可以采用注浆加固土体的办法。一是施工前对地下管线与施工区之间的土体进行注浆加固,二是施工结束后对管壁或井壁松散土和空隙进行注浆充填加固。(5)卸载保护法:施工期间,卸去管线周围及上部荷载,或通过设置卸荷板等方式,使作用在管线及周围的土体上的荷载减弱,减少土体变形和管线的受力,达到保护管线的目的。(6)管线迁移法:对于直接影响到主体工程施工的燃气管道或施工行为无法保障燃气管线安全时,由建设单位向管线权属单位提出管线迁改需求,双方共同制定管线迁改方案,待管线迁改后再实施主体工程施工。4.6制定应急处置预案管线单位应对燃气管道周边建设工程活动制定应急处置预案,该应急处置预案为管网设施安全保护方案不可缺失的组成部分。当发生燃气事故时,施工单位应按以下程序启动应急响应:(1)立即停止一切施工作业,对事故现场进行安全管控,包括安全警戒、疏散群众、消除事故现场火源和热源等措施。(2)远离天然气泄漏环境,立即拨打报修。如事态不可控时,应同时拨打110、119报警,请求支援。(3)紧急情况下,经管线权属单位授权许可,施工单位可参照应急处置预案关闭指定阀门控制泄漏。5 .专项保护措施5.1 人工挖掘作业管线保护措施受影响管线位置:£燃气管线最小保护范围内施工必须提前通知管线单位旁站监护£人工挖掘宜采用铁锹循序渐进开挖,不得使用电镐、风镐或其他机械设备。5.2 机械挖掘作业管线保护措施受影响管线位置:£采用人工探沟方式探明管道£施工避让既有(已探明)燃气管线且保持足够安全间距(平行间距避让米,垂直间距避让一米)£施工作业前必须提前通知管线单位旁站监护5.3 打桩、钻探作业管线保护措施受影响管线位置:£采用人工探沟方式探明管道£施工避让既有燃气管线且保持足够安全距离(平行间距避让米,交叉间距避让米)£施工作业前必须提前通知管线单位旁站监护5.4 定向穿越作业管线保护措施受影响管线位置:既有燃气管线:£直埋£穿越深度米£施工避让既有燃气管线且保持足够安全距离新建定向穿越与既有管线交叉:导向深度米;扩孔孔径米新建定向穿越与既有管线并行:导向轨迹避让距离(临近管道侧避让米以上)£施工作业前必须提前通知管线单位旁站监护5.5 管线迁改保护措施(迁改前,受影响管线安全保护范围内不得进行动土作业)迁改管段:5.6 其他安全保护措施:6 .应急处置预案本方案附燃气管网设施应急预案处置卡份(详见附件)O管线单位:建设单位:主管负责人:项目负责人:职务:职务:电话:电话:日期:年月日日期:年月日施工单位:监理单位:项目负责人:项目负责人:职务:职务:电话:电话:日期:年月日日期:年月日
