企业管理-铁氟龙（PTFE聚四氟乙烯）涂层生产工艺流程.docx

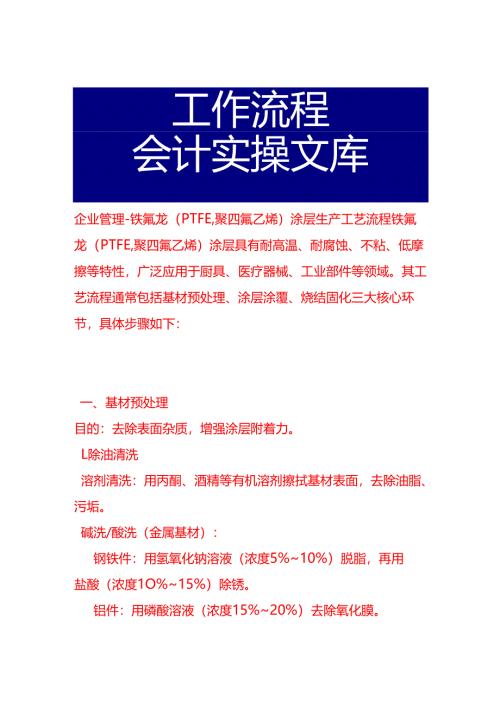

工作流程会计实操文库企业管理-铁氟龙（PTFE,聚四氟乙烯）涂层生产工艺流程铁氟龙（PTFE,聚四氟乙烯）涂层具有耐高温、耐腐蚀、不粘、低摩擦等特性，广泛应用于厨具、医疗器械、工业部件等领域。其工艺流程通常包括基材预处理、涂层涂覆、烧结固化三大核心环节，具体步骤如下：一、基材预处理目的：去除表面杂质，增强涂层附着力。L除油清洗溶剂清洗：用丙酮、酒精等有机溶剂擦拭基材表面，去除油脂、污垢。碱洗/酸洗（金属基材）：钢铁件：用氢氧化钠溶液（浓度5%10%）脱脂，再用盐酸（浓度1O%15%）除锈。铝件：用磷酸溶液（浓度15%20%）去除氧化膜。超声波清洗：复杂结构件可放入超声波清洗机中，配合清洗剂彻底清洁孔隙内杂质。2.表面粗糙化喷砂处理：金属基材：用石英砂或氧化铝砂（粒径80120目）喷砂，形成粗糙表面（粗糙度Ra2.5-5m）,增大涂层附着面积。塑料基材（如尼龙）：需用砂纸打磨或化学蚀刻（如钠蔡溶液）增加表面极性。注意：喷砂后基材需立即清洁，避免二次污染。二、涂层涂覆根据基材形状、涂层厚度要求，选择不同涂覆工艺，常见方法包括：L喷涂法（最常用）适用场景：平面、复杂曲面工件，如锅具、轴承。步骤：1 .调配涂料：铁氟龙涂料通常为水性或溶剂型分散液（含PTFE颗粒、粘结剂、溶剂）,使用前需搅拌均匀，粘度调整至15-25秒（涂4杯测量X若需多层涂覆，底层可添加金属填料（如银、铜”曾强结合力，面层用纯PTFE或改性PTFE（如填充石墨、玻璃纤维）提升性能。2 .喷涂操作：空气喷涂：用喷枪将涂料雾化，喷涂压力0.30.5MPa涂层厚度控制在2050pm/层（视需求而定X静电喷涂：通过静电吸附使涂料均匀附着，适合大批量生产，涂层更均匀。3 .流平处理：喷涂后常温静置1030分钟，让溶剂挥发,涂层流平。2 .浸渍法适用场景：小型零件、多孔材料，如螺丝、管件。步骤：将基材浸入涂料槽中，缓慢取出沥干，重复23次以增加厚度，每次浸渍后需干燥（6080oC,10-20分钟3 .刷涂法适用场景：局部修补或不规则表面，手工操作。工具：使用尼龙刷或羊毛刷，涂层厚度不均，适合小批量生产。三、烧结固化关键环节：通过高温使PTFE颗粒熔融粘结，形成致密涂层。1 .干燥（预烧结）涂覆后基材先在120150。C烘箱中干燥30-60分钟，去除溶剂（如水、酒精），避免烧结时产生气泡。2 .高温烧结温度与时间：PTFE熔点为327,烧结温度通常设定为370380oC（高于熔点4050）,保温时间根据涂层厚度调整：薄涂层（50m）:保温10-15分钟。厚涂层（100m）:保温20-30分钟。设备：使用隧道式烧结炉或箱式炉，需通入惰性气体（如氮气）防止基材氧化（金属件适用冷却：随炉冷却至室温（或强制风冷），避免骤冷导致涂层开裂。四、后处理（可选）1 .表面处理若需进一步提升硬度或耐磨性，可对涂层进行等离子体处理或激光打毛，形成微纳结构。2 .性能检测附着力测试：划格法（ISO2409）,涂层无脱落为合格。厚度检测：用电磁感应测厚仪（金属基材）或超声波测厚仪。耐腐蚀性测试：浸泡在强酸/强碱溶液中（如浓硫酸、氢氧化钠），观察涂层是否起泡、脱落。不粘性测试：在涂层表面滴加食用油，观察是否形成均匀薄膜（无挂滴常见问题与解决方案问题解决方法涂层剥落基材预处理不彻底、烧结温度不足重新喷砂/清洗，提高烧结温度或延长时间气泡/针孔溶剂未完全挥发、涂料搅拌不均匀延长干燥时间，搅拌时避免卷入空气表面发粘烧结温度过低检查温控系统，确保达到370。C以上厚度不均匀喷涂压力不稳定、工件移动速度不均校准喷枪压力，匀速移动工件应用场景与涂层类型典型产领域涂层类型品关键性能厨具纯PTFE或改性PTFE（含硅胶）不粘锅、烤盘260）工业防腐反应釜内衬、管道阀门医疗器材手术器械、导管不粘性、耐高温（填充型PTFE（含玻璃纤维）耐强酸强碱、耐磨超光滑PTFE涂层低摩擦、抗生物粘附发动机部件、密封件耐高低温、绝缘性航空航天耐高温PTFE（耐300°C以上）安全与环保注意事项1 .烧结过程：PTFE在高温（400。C）会分解产生有毒气体（如氟光气），需确保炉内通风良好，操作人员佩戴防护口罩。2 .溶剂处理：喷涂用溶剂（如LLI三氯乙烷）需分类收集,交由专业机构处理，避免污染环境。3 .废弃物回收：报废的铁氟龙涂层工件需特殊处理，不可随意焚烧。铁氟龙涂层工艺需严格控制各环节参数，尤其注意基材与涂层的兼容性，通过优化预处理和烧结工艺，可显著提升涂层使用寿命和性能稳定性。
