企业管理-罐体安装工艺流程 SOP.docx

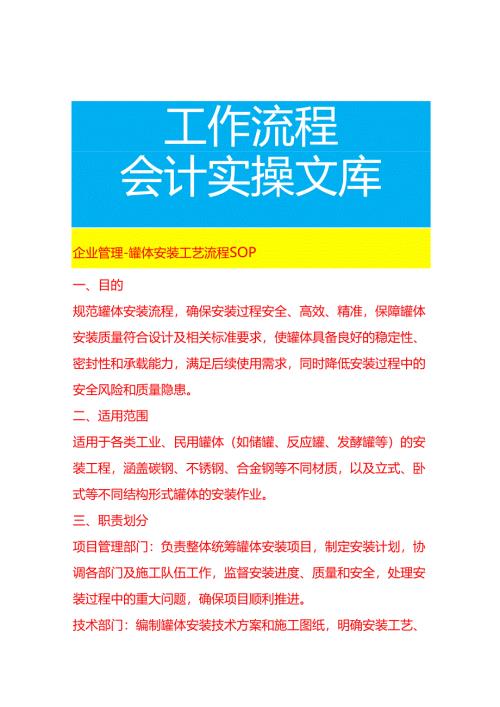

工作流程会计实操文库企业管理-罐体安装工艺流程SOP一、目的规范罐体安装流程，确保安装过程安全、高效、精准，保障罐体安装质量符合设计及相关标准要求，使罐体具备良好的稳定性、密封性和承载能力，满足后续使用需求，同时降低安装过程中的安全风险和质量隐患。二、适用范围适用于各类工业、民用罐体（如储罐、反应罐、发酵罐等）的安装工程，涵盖碳钢、不锈钢、合金钢等不同材质，以及立式、卧式等不同结构形式罐体的安装作业。三、职责划分项目管理部门：负责整体统筹罐体安装项目，制定安装计划，协调各部门及施工队伍工作，监督安装进度、质量和安全，处理安装过程中的重大问题，确保项目顺利推进。技术部门：编制罐体安装技术方案和施工图纸，明确安装工艺、技术参数和质量标准，对施工人员进行技术交底，提供技术指导，解决安装过程中的技术难题，参与工程验收。质量控制部门：制定罐体安装质量检验标准和检验计划，对原材料、构配件及各安装工序进行质量检验和监督，对不合格项提出整改要求并跟踪复查，确保安装质量符合规定标准。安全管理部门：制定安装过程中的安全管理制度和安全技术措施，对施工人员进行安全教育培训，对施工现场进行安全检查和隐患排查，监督安全措施的落实，处理安全事故。材料设备部门：负责采购符合质量要求的罐体及相关构配件、安装材料，对进场材料设备进行验收、保管和发放，建立材料设备台账，确保材料设备质量可靠、供应及时。施工队伍：严格按照安装技术方案和操作规程进行施工，负责罐体的吊装、焊接、组装等具体安装作业，做好施工过程中的自检和互检，确保安装质量和施工安全，及时反馈安装过程中出现的问题。四、罐体安装工艺流程及操作规范(一)安装前准备技术准备组织施工、技术、质量等相关人员熟悉施工图纸、设计文件及相关标准规范(如立式圆筒形钢制焊接油罐施工及验收规范GB50128等)，了解罐体的结构特点、技术要求和安装工艺。编制详细的罐体安装施工方案，内容包括工程概况、施工部署、施工方法、质量保证措施、安全保证措施、进度计划等，施工方案需经技术负责人审核、总监理工程师审批后实施。对施工人员进行技术交底，明确安装工艺、操作要点、质量标准和安全注意事项，技术交底应形成书面记录，由交底人和接受交底人签字确认。材料设备准备罐体及构配件：根据设计要求采购罐体及相关构配件，如罐壁板、罐底板、罐顶板、加强圈、接管、人孔等。进场时,检查产品质量证明文件，包括材质单、合格证、无损检测报告等，确保材料设备的规格、型号、材质符合设计要求。对罐体板材进行外观检查，要求表面平整、无裂纹、无锈蚀、无严重划痕等缺陷；对构配件的尺寸进行测量，偏差应在允许范围内。安装材料：准备好安装所需的焊接材料（焊条、焊丝、焊剂等密封材料（密封胶、垫片等防腐材料（油漆、涂料等1焊接材料应与罐体材质相匹配，且具有质量合格证明；密封材料需满足罐体的密封性能要求；防腐材料应符合环保和防腐标准。对焊接材料进行抽样复检，检查其熔敷金属的力学性能等指标；对密封材料进行密封性能测试；对防腐材料进行附着力、耐腐蚀性等性能检测。施工设备：配备齐全且性能良好的施工设备，如起重机、电焊机、气割设备、卷板机、空压机、探伤设备（如超声波探伤仪、射线探伤仪测量仪器（全站仪、水准仪、经纬仪、钢尺等）0对施工设备进行全面检查、调试和维护，确保设备运行正常，精度满足施工要求。例如，对起重机的起吊能力、制动系统进行检测；对电焊机的电流稳定性、焊接质量进行调试；对测量仪器进行校准，保证测量数据准确可靠。施工现场准备清理安装现场，确保场地平整、坚实，无杂物和障碍物，具备足够的施工空间和运输通道。根据施工需要，搭建临时施工设施，如临时电源、临时水源、临时仓库、加工棚等。对基础进行验收，基础表面应平整、无裂纹、无蜂窝、无麻面等缺陷，基础的尺寸、标高、中心线、方位等应符合设计要求。使用全站仪、水准仪、钢尺等测量仪器对基础的坐标位置、标高、外形尺寸、地脚螺栓位置及露出长度等进行测量检查，基础的允许偏差应符合相关标准规定。例如，基础中心圆直径允许偏差为±5mm,基础表面标高允许偏差为±3mm,相邻两基础表面的标高差不大于2mmo对不合格的基础应进行处理，直至达到验收标准。在基础表面弹出罐体的安装中心线和标高控制线，作为罐体安装的基准。同时，在基础上设置沉降观测点，用于安装过程中和安装完成后的沉降观测。（二）罐体组装罐底板安装底板铺设：先在基础上铺设砂垫层（若设计有要求），砂垫层应分层压实，其厚度、密实度符合设计要求。然后按照排版图进行罐底板铺设，从中心向四周依次铺设中幅板和边缘板。铺设时，板与板之间应留出一定的间隙，中幅板的间隙一般为3-5mm,边缘板的间隙根据焊接工艺要求确定，一般为6-8mmo底板铺设应平整，局部凹凸变形不应大于变形长度的2%,且不大于50mmo底板焊接：罐底板焊接应遵循合理的焊接顺序，以减少焊接变形。先焊接中幅板的短焊缝，再焊接长焊缝；长焊缝焊接时，应采用分段退焊法或跳焊法，由中心向外分段焊接。边缘板的焊接，先焊接边缘板外侧300mm长的焊缝，再焊接罐底与罐壁连接的角焊缝，最后焊接边缘板剩余的焊缝。焊接过程中，应严格控制焊接电流、电压、焊接速度等参数，确保焊接质量。焊接完成后，对焊缝进行外观检查，要求焊缝表面平整、无气孔、无夹渣、无裂纹等缺陷；对焊缝进行真空试漏或煤油试漏检查，确保焊缝无泄漏。罐壁板安装（以立式罐体为例）壁板预制：根据设计图纸和排版图，在预制场地对罐壁板进行预制。使用卷板机将钢板卷制成设计要求的弧度，卷制后的壁板应进行弧度检查，用弧形样板检查，其间隙不应大于4mm0壁板的长度偏差不应大于±1.5mm,宽度偏差不应大于±lmm.对预制好的壁板进行编号，以便安装时按顺序吊装。壁板吊装：采用起重机进行壁板吊装，先吊装最下一圈壁板（底圈壁板）o将壁板吊装到基础上，调整壁板的垂直度和圆周方向的位置，使壁板的垂直度偏差不大于3mm,相邻两壁板上口水平的允许偏差不大于2mm,整个圆周上任意两点水平的允许偏差不大于6mm0壁板之间采用定位焊固定，定位焊的焊接工艺与正式焊接相同。依次吊装上一圈壁板，上一圈壁板应搭接在下一圈壁板的外侧，搭接宽度应符合设计要求，一般为40-60mmo壁板吊装过程中，应注意保护壁板表面，防止划伤、碰撞变形。壁板焊接：壁板焊接包括纵向焊缝和环向焊缝的焊接。纵向焊缝焊接时，先焊接内侧焊缝，再焊接外侧焊缝；环向焊缝焊接时，先焊接外侧焊缝，后焊接内侧焊缝。焊接过程中,采用多层多道焊，每层焊缝的厚度不应大于4-5mm,层间温度应控制在规定范围内。焊接时应注意控制焊接变形,可采用刚性固定法、反变形法等措施。焊接完成后，对焊缝进行外观检查，对焊缝进行无损检测（如超声波探伤、射线探伤），检测比例和合格标准应符合设计和相关规范要求。罐顶板安装罐顶板一般采用瓜瓣式结构，在预制场地预制好后，运至现场进行安装。先安装罐顶的中心顶板，然后依次安装罐顶瓜瓣板。罐顶板与罐壁板的连接采用搭接形式，搭接宽度应符合设计要求。罐顶板焊接时，先焊接内侧焊缝，再焊接外侧焊缝，焊接顺序应从中心向四周进行。焊接完成后，对焊缝进行外观检查和密封性试验，确保罐顶无泄漏。（三）罐体焊接焊接工艺评定:在正式焊接前,应根据罐体材质、焊接方法、焊接材料等进行焊接工艺评定，确定合理的焊接工艺参数（如焊接电流、电压、焊接速度、焊接层数、层间温度等焊接工艺评定应按照相关标准规范进行，评定合格后，方可编制焊接工艺指导书，指导现场焊接作业。焊工资格审查：从事罐体焊接的焊工必须持有相应的焊工合格证，且在有效期内，其施焊范围应与所焊焊缝相符。焊工应熟悉焊接工艺指导书，严格按照焊接工艺要求进行焊接作业。焊接过程控制焊接前，应对焊接部位进行清理，去除油污、铁锈、水分等杂质，确保焊接接头表面清洁。对焊接坡口进行检查，坡口尺寸、角度应符合设计要求。焊接过程中，应严格控制焊接工艺参数，保证焊接质量。多层多道焊时，应控制好层间温度，层间温度不应低于预热温度，且不应高于规定的最高层间温度。每焊完一层焊缝，应及时清理焊渣和飞溅物，检查焊缝质量，如发现缺陷，应及时清除并补焊。对于重要部位的焊接（如罐底与罐壁连接的角焊缝、罐壁纵向和环向焊缝等），应采取有效的防变形措施，如采用刚性固定、分段退焊、对称焊接等方法，减少焊接变形。焊缝检验外观检查：焊缝表面应均匀、平滑，无裂纹、气孔、夹渣、咬边、未焊透等缺陷。焊缝余高应符合设计要求，一般对接焊缝余高为O-3mm,角焊缝的焊脚高度应符合设计要求,且表面应圆滑过渡。无损检测：根据设计和相关规范要求，对焊缝进行无损检测（如超声波探伤、射线探伤、磁粉探伤、渗透探伤等）。检测比例和合格标准应严格按照规定执行。例如，对于储存易燃、易爆介质的罐体，其罐壁纵向和环向对接焊缝应进行100%射线探伤或超声波探伤,检测结果应符合JB/T4730承压设备无损检测的11级合格标准。对无损检测发现的缺陷，应进行返修，返修次数一般不应超过2次，超过2次时，应制定返修工艺措施，经技术负责人审批后实施。（四）附件安装接管安装：根据设计图纸，在罐体上确定接管的安装位置,开孔并进行接管焊接。接管与罐体的焊接应符合焊接工艺要求，焊接完成后，对焊缝进行外观检查和无损检测。安装接管的法兰，法兰面应垂直于接管中心线，其偏差不应大于法兰外径的1%,且不大于3mmo安装垫片和螺栓，螺栓应均匀拧紧，螺母应在同一侧。人孔、手孔安装：人孔、手孔的安装方法与接管类似。安装前，检查人孔、手孔的规格、型号是否符合设计要求，其法兰密封面应平整、无缺陷。安装时，确保人孔、手孔的开启和关闭灵活，密封良好。梯子、平台安装：按照设计图纸，在罐体上安装梯子、平台的支架。支架应焊接牢固，其位置和标高应符合设计要求。安装梯子、平台的踏步、栏杆等部件，踏步应安装牢固，间距均匀；栏杆应垂直、连接牢固，高度符合安全要求。梯子、平台安装完成后，进行防腐处理。仪表安装：根据设计要求，安装罐体上的仪表，如液位计、压力表、温度计等。仪表的安装应符合相关标准规范和产品安装说明书的要求，确保仪表安装位置正确、连接牢固、显示准确。安装完成后，对仪表进行调试和校准。（五）罐体检测与试验几何尺寸检查：罐体安装完成后，对罐体的几何尺寸进行检查，包括罐体的直径、高度、垂直度、椭圆度等。使用全站仪、水准仪、钢尺等测量仪器进行测量，测量结果应符合设计和相关规范要求。罐体的直径允许偏差为±0.5%DN（DN为罐体公称直径），高度允许偏差为±0.5%H（H为罐体高度），垂直度偏差不应大于罐体高度的0.4%,且不大于50mm,椭圆度不应大于1%DN,且不大于50mmo密封性试验：根据罐体的使用要求和设计规定，进行密封性试验，如充水试验（适用于储存液体介质的罐体）、气密性试验（适用于储存气体介质的罐体I充水试验：向罐内充水，充水速度不宜过快，一般控制在2-3mho充水过程中，检查罐体的强度和严密性，观察罐体有无渗漏、变形等情况。充水高度应达到设计最高液位，保持48小时，如无渗漏、无异常变形，则充水试验合格。试验完成后，将水缓慢排放，排放过程中应防止基础浸水。气密性试验：在罐体上安装好压力测量装置和安全附件，向罐内充入压缩空气，缓慢升压至试验压力（试验压力根据设计要求确定），保持压力稳定，检查罐体的密封性能。采用涂刷肥皂水等方法检查焊缝和连接部位，如无气泡产生，则气密性试验合格。试验过程中，应严格控制压力，防止超压。沉降观测：在罐体充水试验过程中，按规定的时间间隔对基础沉降观测点进行沉降观测，记录沉降数据。沉降观测应从充水前开始，直至充水试验结束后，罐体沉降稳定为止。罐体的沉降应均匀，沉降差应符合设计要求，如设计无要求时,罐体基础的沉降差不应大于罐壁高度的0.5%。如发现沉降异常，应及时分析原因，采取相应措施进行处理。（六）防腐与保温（如需）防腐处理：对罐体表
