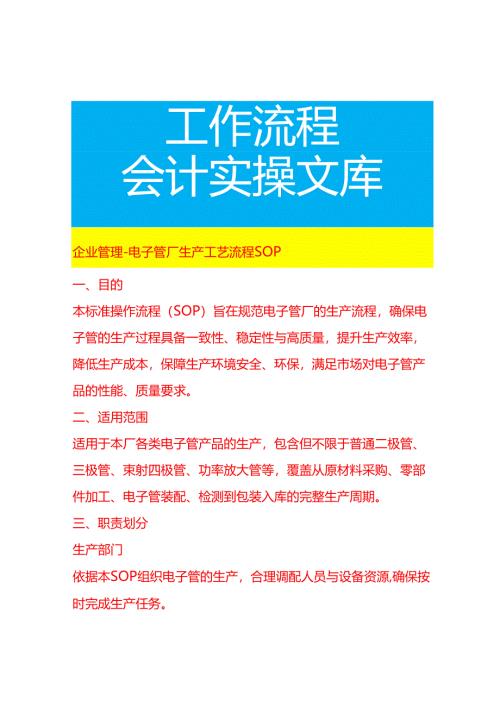

工作流程会计实操文库企业管理-电子管厂生产工艺流程SOP一、目的本标准操作流程（SOP）旨在规范电子管厂的生产流程，确保电子管的生产过程具备一致性、稳定性与高质量，提升生产效率，降低生产成本，保障生产环境安全、环保，满足市场对电子管产品的性能、质量要求。二、适用范围适用于本厂各类电子管产品的生产，包含但不限于普通二极管、三极管、束射四极管、功率放大管等，覆盖从原材料采购、零部件加工、电子管装配、检测到包装入库的完整生产周期。三、职责划分生产部门依据本SOP组织电子管的生产，合理调配人员与设备资源,确保按时完成生产任务。严格执行既定生产工艺，把控生产过程中的质量，如实记录生产数据，如各工序耗时、设备运行参数等。负责生产设备的日常使用、维护及保养，及时发现并处理设备运行中的异常情况。技术部门制定电子管生产的技术方案与工艺文件，明确各生产环节的工艺参数、操作方法、质量标准等。对生产人员开展技术交底与培训工作，提升员工对生产工艺的理解与操作技能。解决生产过程中出现的技术难题，持续优化生产工艺，提高产品质量与生产效率。质量控制部门制定电子管原材料、半成品及成品的质量检验标准与检验计划。对生产全过程进行质量检验与监督，判定、标识、隔离不合格品，并分析质量问题产生的原因，提出整改措施并跟踪验证。定期评估质量控制体系的有效性，推动质量持续改进。设备管理部门负责生产设备（如车床、焊接设备、真空设备、检测仪器等）及辅助设备（冷却装置、通风设备等）的选型、采购、安装调试。建立设备档案，制定设备维护保养计划并组织实施，定期对设备进行检查、校准，确保设备性能稳定、精度达标。及时处理设备故障，保障生产的连续性。采购部门根据生产计划，采购符合质量要求的原材料（如金属材料、玻璃材料、电子元器件等）、辅料（焊接材料、清洗剂等）及设备零部件。评估、管理供应商，确保物资供应及时、稳定，对采购物资进行验收，保证物资质量符合采购标准。安全环保部门制定并完善生产过程中的安全管理制度与环保措施，对生产人员进行安全教育培训。监督安全操作规程的执行情况，排查生产现场的安全隐患并督促整改。处理生产过程中产生的废水、废气、废渣等污染物，确保生产活动符合环保法规要求。四、电子管生产工艺流程及操作规范（一）原材料准备采购与检验采购部门依据技术部门提供的原材料规格要求，选择合格供应商采购原材料。原材料应具备质量证明文件，如材质报告、产品合格证等。质量控制部门对采购的原材料进行严格检验。对于金属材料,检查外观有无裂纹、砂眼、变形等缺陷，测量尺寸是否符合标准，检测力学性能（如硬度、强度等）；对于玻璃材料，检查外观的透明度、气泡、杂质情况，测量尺寸精度，测试玻璃的热稳定性等;对于电子元器件（如灯丝、栅极材料等），检查型号、规格是否正确，进行电气性能测试。经检验不合格的原材料，及时办理退货手续，严禁投入生产。存储与管理将检验合格的原材料分类存放于规定区域，做好标识，注明材料名称、规格、型号、批次、入库时间等信息。存储环境应满足原材料的特性要求，如金属材料存放于干燥、通风的仓库，防止生锈；玻璃材料轻拿轻放，避免碰撞，存放于专用货架；电子元器件存储于防静电、防潮的环境中。建立原材料库存管理台账，定期盘点库存，确保账物相符，对临近保质期或有质量风险的原材料及时预警处理。（二）零部件加工金属零件加工车削加工：根据设计要求，将金属原材料安装在车床上，采用合适的夹具（三爪卡盘、四爪卡盘等）夹紧定位，通过找正保证加工的同轴度。选择适宜的车削刀具（高速钢刀具或硬质合金刀具），调整车床切削参数（粗车时，切削速度50-80mmin,进给量0.3-0.5mmr,切削深度2-4mm;精车时，切削速度80-120mmin,进给量0.1-0.2mmr,切削深度0.5-Imm）,进行外圆、端面、内孔等车削加工。加工过程中，实时测量尺寸，确保加工精度符合图纸要求，车削后的表面粗糙度达到Ra6.3-Ral2.5mo冲压加工：对于形状复杂的金属零件，使用冲压模具在冲床上进行冲压加工。调试冲压设备,确保模具安装正确，压力、行程等参数设置合理。将金属板材放置在模具上，启动冲床进行冲压操作，加工出符合形状要求的零件。冲压后的零件应无毛刺、飞边，尺寸精度符合公差范围。焊接加工：对于需要拼接、组装的金属零件，采用焊接工艺连接。根据零件材质、焊接要求选择焊接方法（如氮弧焊、点焊等）和焊接材料。焊接前，清理焊接部位的油污、铁锈等杂质,调整焊接设备参数（焊接电流、电压、焊接时间等焊接过程中，保证焊缝质量，焊缝应均匀、牢固，无虚焊、漏焊、气孔等缺陷。焊接完成后，对焊缝进行外观检查和必要的探伤检测（如X射线探伤、超声波探伤等玻璃零件加工玻璃管成型：将玻璃原材料加热至软化状态，通过拉管机或手工吹制的方式制成特定管径、壁厚的玻璃管。在拉管过程中，控制好加热温度、拉制速度，确保玻璃管的尺寸精度和表面质量。手工吹制时，工人需具备熟练的操作技巧，吹出的玻璃管应壁厚均匀、无气泡、无裂缝。玻璃切割：使用玻璃切割设备，按照设计尺寸要求对玻璃管进行切割。切割前，调整好切割刀具的位置和切割深度，确保切割尺寸准确。切割后的玻璃管断面应平整，无崩边、裂纹等缺陷。玻璃封口与加工：根据电子管结构，对玻璃管进行封口或其他加工操作。如采用火焰加热的方式将玻璃管一端封闭，在加热过程中，控制好火焰温度和加热时间，使玻璃均匀融化封口，封口处应光滑、密封良好。对于需要安装金属部件或进行特殊形状加工的玻璃零件，采用相应的模具和工艺进行处理，确保玻璃与金属部件的封接牢固、密封性好。栅极制造选用合适的金属丝（如铁丝、铝丝等），通过绕丝机以特定的张力和间距绕制螺旋状的栅网。在绕制过程中，实时检查栅网的螺距、直径等尺寸，确保符合设计要求，栅网应排列整齐、无变形。将绕制好的栅网与金属支架进行焊接，形成完整的栅极组件。焊接时，采用精密焊接设备，控制好焊接参数，保证焊接牢固，且不影响栅网的性能。焊接完成后，清理栅极表面的焊渣、氧化物等杂质，对栅极进行整形，使其形状、尺寸符合装配要求。阴极制造对于氧化物阴极，先将基金属（如银材）进行表面处理，去除油污、氧化层等杂质，保证表面清洁。然后采用喷涂、涂覆等工艺将钢锢氧化物等发射材料均匀地涂敷在基金属表面,涂层厚度应符合工艺要求。涂覆完成后,进行烘干处理，使涂层牢固附着在基金属上。在电子管排气后,通过高温处理（引燃）使氧化物涂层分解，形成具有良好电子发射性能的钢层。处理过程中，严格控制温度、时间等参数，确保阴极的电子发射性能稳定。对于其他类型阴极（如铝丝阴极、社铝丝阴极等），根据其材料特性和工艺要求，进行拉丝、绕制等加工操作，制成符合尺寸和性能要求的阴极。如管丝阴极需经过高温退火处理,消除内应力，提高灯丝的强度和稳定性。（）电子管装配管芯组装以KT88电子管为例，首先将云母片套在阴极上，注意避免阴极表面划伤。然后依次套上第一栅极、第二栅极，确保栅极无缝隙、位置准确。使用焊接设备将散热片、连带等部件焊接到相应位置，起到固定和散热作用。焊接时，控制好焊接温度和时间，防止部件过热损坏。焊接丝杆、接头等部件，将芯柱准确焊接到管子上，保证焊接牢固、电气连接良好。焊接灯丝，调整好灯丝的位置和张紧度，确保灯丝在工作过程中稳定可靠。用锥针等工具对栅极位置进行精确调整，使栅极间的间距均匀，保证电子管的性能。焊接阳极时，操作要精细，避免损坏下丝杆等部件，确保阳极焊接牢固，位置准确。完成各部件焊接后，全面检查管芯的装配情况，包括焊点是否牢固、管芯是否端正、各部件连接是否正确等，对不符合要求的地方及时进行调整修复。玻璃外壳与管芯封装将装配好的管芯小心地装入经过清洗、烘干、检验合格的玻璃外壳中，确保管芯在玻璃外壳内位置居中，不与玻璃壁接触。将玻璃外壳与带有管脚的芯柱进行封接。采用火焰加热或高频感应加热等方式，使玻璃与芯柱的封接部位均匀融化，实现良好的密封连接。封接过程中，控制好加热温度和时间，避免玻璃过热变形或封接不牢，封接后的电子管应外观光滑、无气泡、无裂缝，密封性良好。对封接好的电子管进行退火处理，将电子管放入退火炉中，按照特定的温度曲线缓慢升降温，消除玻璃内部的应力，防止玻璃在后续使用过程中破裂。退火温度和时间根据玻璃材质和电子管尺寸确定，一般退火温度在400-60(C,保温时间数小时不等。（四）排气与激活排气操作将封装好的电子管安装在真空排气设备上，确保连接密封良好。启动真空泵，逐步降低电子管内部的气压。在排气过程中，采用高频感应加热的方式，对电子管内部的金属部件进行加热，促使金属内部吸附的气体释放出来，被真空泵抽出。加热温度和时间根据电子管的结构和材料确定,一般加热温度可达数百度，持续时间数分钟至数十分钟。同时，对电子管施加一定的电压，使阴极发射电子，通过电子的轰击进一步清除管内残留的气体分子，提高真空度。实时监测电子管内部的真空度，当真空度达到规定要求（一般为IO-4-IO-6Pa量级）时，停止排气操作。激活处理排气完成后，对电子管进行激活处理。通过外接电源，对电子管的阴极、阳极、栅极等施加特定的电压和电流，使阴极发射的电子在电场作用下加速运动，撞击阳极和栅极，激活电子管内部的发射材料，使其达到最佳的电子发射状态。激活过程中，严格控制电压、电流的大小和施加时间，按照不同电子管的型号和工艺要求进行操作。例如，对于某些功率放大管，激活时的阳极电压可达数百伏，电流数毫安，激活时间数分钟至十几分钟。激活完成后，对电子管的性能进行初步检测，如测量阴极发射电流、阳极电流等参数，判断电子管是否激活成功，性能是否符合要求。对激活效果不佳的电子管，可进行重新激活或判定为不合格品。（五）性能检测外观检查通过目视检查电子管的外观，玻璃外壳应无裂缝、气泡、杂质，表面光滑；管脚应无变形、氧化，焊接牢固,位置准确；管身标识清晰、完整，包括型号、规格、生产日期等信息。尺寸测量使用卡尺、千分尺等量具测量电子管的关键尺寸，如管径、管长、管脚间距等，尺寸偏差应符合设计图纸规定的公差范围。电气性能测试阴极发射性能测试：将电子管接入测试电路，在规定的灯丝电压下，测量阴极发射的电流大小，判断阴极的电子发射能力是否符合标准。一般阴极发射电流应在规定的范围内，且稳定可靠。阳极特性测试:给电子管施加不同的阳极电压，测量对应的阳极电流，绘制阳极特性曲线，分析电子管的放大性能、饱和特性等参数，与标准曲线对比，判断电子管的阳极性能是否正常。栅极特性测试：改变栅极电压，测量阳极电流的变化，评估栅极对电子管工作状态的控制能力，如跨导、栅极截止电压等参数应符合产品规格要求。极间电容测试：使用专业的电容测试仪器，测量电子管各电极之间的电容值，极间电容应在规定的范围内，以保证电子管在高频工作时的性能稳定。寿命测试（抽样进行）抽取一定比例的电子管进行寿命测试。将电子管置于模拟实际工作的条件下，施加额定的电压、电流，连续工作一定时间（如数百小时至数千小时1在寿命测试过程中，定期检测电子管的电气性能参数，观察参数的变化情况。当电子管的性能参数下降到规定的阈值以下时，记录此时的工作时间，作为该电子管的寿命。通过寿命测试，评估整批电子管的可靠性和耐用性，若发现寿命不符合要求，及时分析原因，采取改进措施。检验判定与处理质量控制部门依据各项检验标准对电子管进行综合判定。检验合格的电子管，贴上合格标签，转入包装工序；对于不合格的电子管，进行标识、隔离，并填写不合格品报告，详细记录不合格现象和检测数据。组织相关部门（技术、生产、质量等）对不合格品进行分析，找出原因（如原材料缺陷、加工工艺问题、装配不当等）0根据不合格原因，采取相应的处理措施，如返工、返修、报废等。对返工
