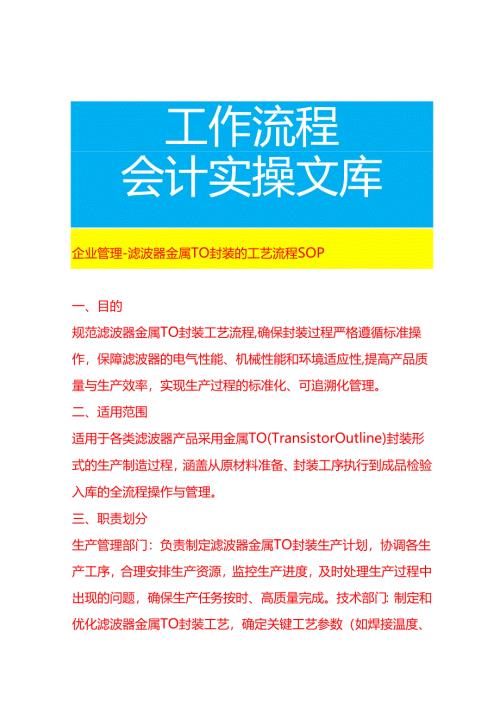

企业管理-滤波器金属 TO 封装的工艺流程 SOP.docx

工作流程会计实操文库企业管理-滤波器金属TO封装的工艺流程SOP一、目的规范滤波器金属TO封装工艺流程,确保封装过程严格遵循标准操作，保障滤波器的电气性能、机械性能和环境适应性,提高产品质量与生产效率，实现生产过程的标准化、可追溯化管理。二、适用范围适用于各类滤波器产品采用金属TO(TransistorOutline)封装形式的生产制造过程，涵盖从原材料准备、封装工序执行到成品检验入库的全流程操作与管理。三、职责划分生产管理部门：负责制定滤波器金属TO封装生产计划，协调各生产工序，合理安排生产资源，监控生产进度，及时处理生产过程中出现的问题，确保生产任务按时、高质量完成。技术部门：制定和优化滤波器金属TO封装工艺，确定关键工艺参数（如焊接温度、压力、时间，电镀参数等），提供技术指导，解决生产过程中的技术难题，推动工艺创新与改进，确保产品符合技术要求。质量控制部门：制定原材料、半成品及成品的质量检验标准和方法，对封装全过程进行质量监控，包括原材料检验、过程巡检、成品全检等，出具质量检验报告，判定不合格品并监督整改，确保产品质量符合相关标准和客户要求。设备维护部门：对封装生产设备（如焊接设备、电镀设备、清洗设备、检测设备等）进行日常巡检、维护保养和维修,建立设备档案，记录设备运行状况、维护维修信息等，确保设备正常运行，减少设备故障对生产的影响。操作人员：严格按照本SOP和设备操作规程进行滤波器金属TO封装操作，做好生产记录，包括原材料使用情况、工艺参数执行情况、设备运行情况、产品生产数量及质量状况等，及时报告生产过程中的异常情况，确保操作规范和产品质量。四、滤波器金属TO封装工艺流程及操作规范（一）封装前准备原材料检验金属封装外壳检验:质量控制部门对金属TO封装外壳进行外观检查，要求外壳表面平整、无划痕、无变形、无锈蚀,引脚无弯曲、断裂，尺寸符合设计图纸要求。采用卡尺、千分尺等量具测量外壳的关键尺寸（如直径、高度、引脚间距等），尺寸偏差应在规定的公差范围内。同时，检查外壳的材质证明文件，确保其材质符合产品性能要求。滤波器芯片检验：检查滤波器芯片的型号、规格是否与生产要求一致，查看芯片表面是否有裂纹、破损、污渍等缺陷。使用专业的测试设备（如网络分析仪）对芯片的电气性能进行测试，包括频率响应、插入损耗、回波损耗等指标，确保芯片性能符合设计标准。对于不合格的芯片，进行隔离并及时退回供应商。辅助材料检验：对焊接材料（如焊锡丝、焊膏封装胶水、电镀液等辅助材料进行检验。检查焊接材料的熔点、成分是否符合要求，焊锡丝应表面光滑、无杂质，焊膏应无干涸、结块现象；封装胶水需检查其粘度、固化时间、粘结强度等性能指标；电镀液要检测其成分浓度、酸碱度等参数。所有辅助材料均需提供质量合格证明文件，不合格的辅助材料不得投入使用。设备调试焊接设备调试：根据焊接工艺要求，对焊接设备（如热压焊机、超声波焊机）进行调试。设置焊接温度、压力、时间等参数如热压焊接温度一般在200-300°C压力在5-15N,焊接时间为0.5-2s,具体参数需根据焊接材料和产品要求进行调整。调试完成后，进行试焊，检查焊点的质量（如焊点形状、大小、强度），确保焊接设备运行正常且焊接参数设置合理。电镀设备调试：对于需要进行电镀处理的封装外壳，调试电镀设备。调整电镀液的成分浓度、温度、电流密度等参数,如镀银时，电镀液温度控制在50-60,电流密度为1-3Adr2o通过试镀，检查镀层的厚度、均匀性、光泽度等指标，确保电镀设备能够满足生产要求。其他设备调试：对清洗设备、封装胶水涂覆设备、检测设备等进行调试，确保设备运行正常，各项功能参数符合工艺要求。清洗设备要保证清洗效果良好，无残留污渍；封装胶水涂覆设备需控制胶水的涂覆量和均匀性；检测设备要保证检测数据准确可靠。工作环境准备洁净度控制：封装操作应在洁净车间内进行，保持车间内的洁净度等级符合要求（一般为万级或更高）o定期对车间进行清洁和消毒，使用专用的清洁剂和清洁工具擦拭地面、工作台面、设备表面等，减少灰尘和颗粒物对产品的污染。操作人员进入车间前，需穿戴好洁净工作服、帽子、口罩、手套等防护用品，通过风淋室进行除尘。温湿度控制：将车间内的温度控制在20-25,相对湿度控制在40%-60%o通过安装空调、除湿机等设备，实时监测并调节温湿度，稳定的温湿度环境有助于保证焊接、封装等工艺的稳定性和产品质量。（二）封装工序芯片粘贴胶水涂覆：使用点胶机或丝网印刷等方式，在金属封装外壳的指定位置涂覆适量的封装胶水。控制胶水的涂覆量和均匀性，避免胶水过多溢出影响产品外观和性能，或胶水过少导致芯片粘贴不牢固。涂覆完成后，检查胶水的分布情况，如有异常及时进行调整。芯片放置：使用真空吸嘴或银子等工具，将检验合格的滤波器芯片准确放置在涂有胶水的位置上，确保芯片与外壳引脚的相对位置准确无误。放置过程中要轻拿轻放，避免芯片受到碰撞或静电损伤。芯片放置完成后，进行位置校准，可通过显微镜观察或视觉检测系统进行检查，确保芯片位置偏差在允许范围内。固化处理：将粘贴好芯片的封装外壳放入固化炉中，按照规定的固化工艺参数（如温度、时间）进行固化处理。一般固化温度在80-150,固化时间为30-120分钟，具体参数根据封装胶水的特性确定。固化过程中，要严格控制炉内温度和时间，确保胶水充分固化，使芯片与外壳牢固粘结。引线键合焊线准备：选择合适规格的金线或铝线作为键合引线，根据产品要求确定引线的直径（常见的金线直径有1.0-2.0mil,铝线直径有1.5-3.0mil1将引线安装到键合机的送丝机构上，确保引线能够顺畅送出，且引线的张力适中，避免张力过大导致引线断裂，或张力过小影响键合质量。键合操作：使用键合机（如热超声键合机）进行引线键合。先在芯片的焊盘和金属外壳的引脚之间进行第一焊点键合,通过施加适当的压力、温度和超声能量，使引线与焊盘牢固连接。然后将引线拉伸至合适长度，进行第二焊点键合，连接到外壳引脚上。键合过程中，要控制好键合点的形状、大小和位置，确保键合牢固、电气连接良好。每个键合点的拉力需符合标准要求（如金线键合点拉力一般不低于5g）,可通过拉力测试仪进行抽检。质量检查：键合完成后，使用显微镜对键合点进行外观检查,查看键合点是否有虚焊、脱焊、变形、裂纹等缺陷，引线是否有扭曲、断裂现象。对不合格的键合点,需进行返工处理，重新进行键合操作。外壳封装引脚整形：使用专用的弓I脚整形工具，对金属外壳的弓I脚进行整形处理，确保引脚的形状、间距符合设计要求，便于后续的焊接和安装。整形过程中要避免引脚受到损伤，保持引脚表面的光洁度。外壳焊接：将完成芯片粘贴和引线键合的部件放入金属外壳中，使用焊接设备（如激光焊机、电阻焊机）进行外壳焊接。根据外壳的材质和焊接工艺要求，设置合适的焊接参数，如激光焊接的功率、脉冲宽度、频率等。焊接时要保证焊缝均匀、连续，无气孔、裂纹等缺陷，确保外壳密封良好，防止外界环境对滤波器性能产生影响。焊接完成后，检查焊缝的质量，对不合格的焊缝进行补焊或重新焊接。密封处理：对于有密封要求的滤波器，在外壳焊接完成后,进行密封处理。可采用涂覆密封胶、焊接金属盖板等方式,确保封装体的密封性。涂覆密封胶时，要保证胶层均匀、无气泡，覆盖所有可能的泄漏部位；焊接金属盖板时，要保证焊接质量，确保盖板与外壳紧密贴合。密封处理完成后，进行密封性检测，可采用氨质谱检漏仪等设备检测封装体的泄漏率，泄漏率需符合产品标准要求。电镀处理（可选）前处理:对封装后的产品进行电镀前处理,包括除油、酸洗、活化等步骤。除油是为了去除产品表面的油污，可采用有机溶剂或碱性溶液进行清洗；酸洗用于去除表面的氧化物，使用合适浓度的酸溶液进行处理；活化是为了提高产品表面的活性，便于后续电镀层的沉积。前处理过程中，要严格控制处理时间和溶液浓度，避免对产品造成过度腐蚀。电镀操作：将前处理后的产品放入电镀槽中，按照预定的电镀工艺进行电镀处理。根据产品要求选择电镀的金属层（如镀银、镀金等)，控制电镀液的成分、温度、电流密度和电镀时间等参数。例如,镀金时,电镀液温度控制在40-50,电流密度为0.5-1.5Adm2,电镀时间根据镀层厚度要求确定。电镀过程中，要确保产品在电镀槽中均匀分布，保证镀层厚度均匀、表面光洁。后处理：电镀完成后，对产品进行后处理，包括水洗、钝化、干燥等步骤。水洗是为了去除产品表面残留的电镀液，防止残留液对产品造成腐蚀；钝化处理可以提高镀层的耐腐蚀性；干燥是为了去除产品表面的水分，避免水分残留导致产品生锈或氧化。后处理完成后，检查电镀层的质量，包括镀层厚度、均匀性、附着力等指标，不合格的产品需进行返工或报废处理。()封装后检测与处理外观检查使用目视或显微镜对封装后的滤波器进行外观检查，查看产品表面是否有划痕、凹陷、变形、污渍等缺陷，外壳焊接处是否平整、无气孔，引脚是否有弯曲、氧化等情况。对外观不合格的产品，进行标识并隔离，分析原因，采取相应的修复或报废措施。电气性能测试使用网络分析仪、信号发生器、频谱分析仪等专业测试设备，对滤波器的电气性能进行全面测试。测试项目包括中心频率、带宽、插入损耗、回波损耗、带外抑制等指标，确保滤波器的电气性能符合设计要求和产品标准。对于电气性能不合格的产品，进行详细分析，查找原因（如芯片性能问题、焊接不良、封装结构影响等），进行返工或报废处理。环境性能测试（可选）根据产品的应用场景和客户要求，对封装后的滤波器进行环境性能测试，如高低温测试、湿热测试、盐雾测试、振动测试等。高低温测试是将产品在规定的高温和低温环境下（如-40-85。C）保持一定时间，测试产品在极端温度条件下的性能稳定性；湿热测试用于模拟潮湿环境对产品的影响；盐雾测试主要检测产品的耐腐蚀性能；振动测试则检验产品在振动环境下的结构强度和性能可靠性。通过环境性能测试,确保滤波器在各种环境条件下能够正常工作。对环境性能测试不合格的产品，分析原因并进行改进。包装与入库对检验合格的滤波器产品进行包装，根据产品特点和客户要求,选择合适的包装材料（如防静电包装袋、纸盒、托盘等在包装过程中，要注意防止产品受到碰撞、挤压和静电损伤。包装完成后，在产品外包装上清晰标注产品型号、规格、数量、生产日期、批次号等信息。将包装好的产品入库储存，仓库应保持干燥、通风、温度适宜，避免产品受潮、氧化或受到其他环境因素影响。按照先进先出的原则进行库存管理，定期对库存产品进行盘点，确保账物相符。五、安全与环保要求安全要求人员安全：操作人员在进行封装作业时，必须严格遵守安全操作规程，正确佩戴和使用个人防护用品（如防护眼镜、手套、口罩等）。在使用焊接设备、电镀设备等高温、高压、高电压设备时，要防止烫伤、触电、机械伤害等事故发生。设备运行过程中，严禁擅自进行维修、调试等操作，如需维修设备，必须先切断电源，并在设备上悬挂"禁止合闸”等警示标识。设备安全：定期对生产设备进行检查、维护和保养，确保设备的安全防护装置（如防护罩、急停按钮、漏电保护装置等）完好有效。对电气设备要定期进行绝缘检测，防止漏电事故发生；对焊接设备的高温部件要采取隔热措施，避免人员烫伤。设备出现故障时，应立即停止使用，并由专业维修人员进行维修，严禁设备带故障运行。消防安全：在生产车间内配备足够数量的消防器材（如灭火器、消防栓、消防沙等），并定期进行检查和维护，确保消防器材能够正常使用。车间内严禁堆放易燃易爆物品，保持消防通道畅通无阻。对员工进行消防安全培训，使其掌握火灾报警、灭火器材使用和逃生自救等技能。环保要求废水处理：生产过程中产生的废水（如电镀废水、清洗废水等）含有重金属、酸碱等污染物，必须进行处理达标后排放。建立废水处理设施，采用中和、沉淀、过滤、离子交换等工艺，对废水进行处理，去除其中的污染物。定期对废水处理设施进行检测和维护，确保废水处理效果
