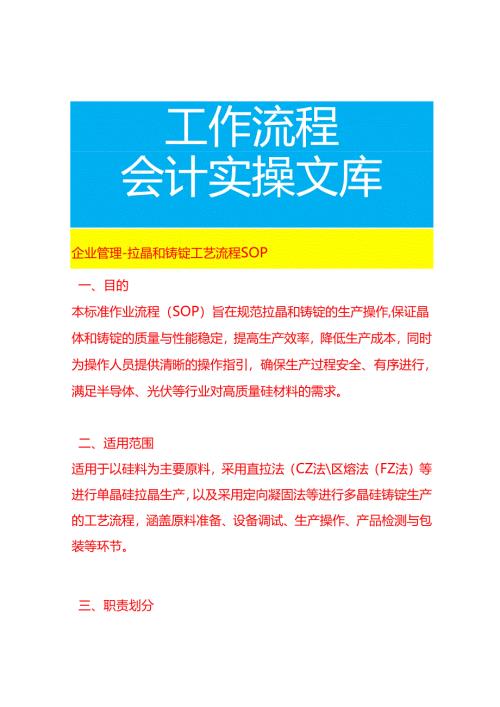

工作流程会计实操文库企业管理-拉晶和铸锭工艺流程SOP一、目的本标准作业流程（SOP）旨在规范拉晶和铸锭的生产操作,保证晶体和铸锭的质量与性能稳定，提高生产效率，降低生产成本，同时为操作人员提供清晰的操作指引，确保生产过程安全、有序进行，满足半导体、光伏等行业对高质量硅材料的需求。二、适用范围适用于以硅料为主要原料，采用直拉法（CZ法区熔法（FZ法）等进行单晶硅拉晶生产，以及采用定向凝固法等进行多晶硅铸锭生产的工艺流程，涵盖原料准备、设备调试、生产操作、产品检测与包装等环节。三、职责划分1 .生产部门：负责按照本SOP组织实施拉晶和铸锭生产作业，合理安排生产人员与设备运行；严格执行各工序操作规范，监控生产过程中的工艺参数，如实记录生产数据；及时处理生产过程中的异常情况，如设备故障、工艺波动等，并反馈至相关部门；负责生产设备的日常维护与清洁工作。2 .质量控制部门：制定原料、半成品及成品的质量检验标准和检验方法；对生产全过程进行质量监控，包括原料检验、过程检验和成品检验；对不合格品进行标识、隔离和处理，分析质量问题产生的原因，提出改进措施并跟踪验证；定期对质量数据进行统计分析，为工艺改进和质量提升提供依据。3 .设备管理部门货责拉晶和铸锭设备（如单晶炉、铸锭炉、真空泵、加热系统、冷却系统等）的选型、采购、安装调试和验收；建立设备档案，制定设备维护保养计划并组织实施；定期对设备进行检查、维修、保养和校准，确保设备正常运行，延长设备使用寿命；及时处理设备故障，保障生产的连续性。4 .技术部门：制定拉晶和铸锭的生产工艺和技术规范，为生产提供技术支持和指导；对生产人员进行技术培训L使其掌握新工艺、新设备的操作要点；解决生产过程中的技术难题，持续改进生产工艺，提高产品质量和生产效率；参与新产品研发和新工艺的试验工作。5 .仓储部门：负责原料（如多晶硅料、石英t甘蜗、石墨件等）和成品的储存管理，合理规划仓储空间，按照规定的储存条件储存物资；建立库存管理台账，定期盘点库存，确保物资的及时供应和合理库存；遵循"先进先出"原则发放物资,对有质量风险或临近保质期的物资及时预警处理。6 .安全环保部门：制定和完善生产车间的安全管理制度和环保措施；对生产人员进行安全教育培训I,监督安全操作规程的执行情况排查并消除安全隐患;负责车间内废气、废水、废渣等污染物的处理和排放管理，确保生产过程符合环保法规要求；制定并组织演练安全生产事故应急预案。四、拉晶工艺流程及操作规范（一）原料准备1 .多晶硅料检验与处理质量检验：质量控制部门依据相关标准对多晶硅料进行检验。检查多晶硅料的外观，应无明显夹杂物、无严重氧化、无受潮结块现象；检测其纯度，主要杂质（如硼、磷、氧、碳等）含量需符合工艺要求，一般纯度需达到99.9999%以上；通过光谱分析、能谱分析等手段确定其化学成分；使用粒度分析仪检测颗粒大小分布，确保粒度符合拉晶工艺要求（通常粒度在一定范围内，如550mm只有检验合格的多晶硅料方可投入使用，不合格原料及时退回供应商。清洗处理：将检验合格的多晶硅料放入专用清洗设备中，先用去离子水进行多次冲洗，去除表面灰尘、杂质；然后采用化学试剂（如氢氟酸、硝酸等按一定比例混合的溶液）进行酸洗，去除表面氧化层，酸洗时间根据硅料情况控制在1030分钟；酸洗后再用去离子水反复冲洗，直至冲洗水的PH值接近中性；最后将清洗后的多晶硅料置于干燥设备中，在100150。C温度下干燥24小时，去除水分，防止拉晶过程中产生气泡等缺陷。2 .石英用竭准备质量检查：检查石英土甘堤的外观,应无裂纹、无破损、无明显气泡和杂质；测量其尺寸，内径、高度等尺寸需符合单晶炉的适配要求，尺寸偏差控制在规定范围内（如内径偏差±2mm,高度偏差±3mm）;检测其纯度，二氧化硅含量应不低于99.9%,杂质含量（如碱金属、重金属等）需符合工艺标准；通过耐压测试、热稳定性测试等评估其质量性能,确保在高温拉晶过程中不破裂、不变形。涂层处理（可选）：根据工艺要求，部分石英用埸需进行涂层处理，以提高其抗侵蚀能力和使用寿命。常用的涂层材料有氮化硅等，采用喷涂或浸渍等方法将涂层材料均匀涂覆在石英Itt埸内壁，涂层厚度控制在0.10.5mm之间；涂覆后将石英珀堤放入高温炉中进行烧结处理，烧结温度一般在12001500°C,烧结时间24小时，使涂层与石英珀堤牢固结合。3 .其他辅助材料准备石墨件：准备好石墨加热器、石墨用堤托、石墨保温筒等石墨件，检查其外观，应无裂纹、无破损、无严重氧化；测量其尺寸，确保与设备适配；对石墨件进行高温烘烤处理，烘烤温度在100O120（C,烘烤时间46小时，去除吸附的水分和气体，防止拉晶过程中产生污染。籽晶：选用合适的籽晶，籽晶的晶向（如100、U1等）需符合产品要求；检查籽晶的外观，应无裂纹、无损伤、无杂质；测量籽晶的直径和长度，直径一般在812mm,长度在100200mm,根据拉晶工艺进行选择；对籽晶进行清洗和表面处理，去除表面污染物，提高籽晶质量。（二）设备调试与准备1.单晶炉检查与调试机械系统检查：检查单晶炉的机械传动部件（如升降轴、旋转轴、籽晶夹头等），确保其运行灵活、无卡滞现象；检查各部件的连接螺栓是否紧固，防止运行过程中松动；检查炉体的密封性，通过抽真空测试，在规定时间内（如30分钟）将炉内真空度抽到规定值（如IO3IO"pa）,若真空度不达标，检查密封件（如密封圈、法兰盘等）是否损坏或老化，及时更换。加热系统调试：检查石墨加热器的电阻值，应在规定范围内（根据加热器规格而定），若电阻值异常，检查加热器是否损坏或接线是否松动；调试加热电源，设置升温程序，测试加热系统能否按照设定的升温速率（如510oCmin）平稳升温，最高温度能否达到拉晶工艺要求（一般在1420145（C）;检查温度控制系统，通过热电偶测量炉内温度，与控制系统显示温度进行对比，误差应控制在±2。C以内，若误差较大，校准热电偶或调整温度控制参数。气体系统调试：检查氨气、氮气等气体管道，确保管道连接牢固、无泄漏；调试气体流量控制器，设置不同的流量值（如氮气流量在拉晶过程中一般为1050L/min）,测试流量控制器能否准确控制气体流量，误差控制在±5%以内;检查气体净化装置，确保其正常运行，能够有效去除气体中的杂质和水分，保证气体纯度符合工艺要求。冷却系统调试：检查冷却水管道，确保管道无漏水、无堵塞现象；调试冷却水泵，检查水泵的流量和压力，流量应满足设备冷却需求（一般根据设备功率和散热要求确定）,压力控制在0.20.5MPa;检查冷却水箱的水位和水质，水位应保持在规定范围内，水质应清洁、无杂质，定期更换冷却水，防止结垢影响冷却效果；测试冷却系统的温度控制，确保炉体、加热器等关键部位的温度在正常范围内（如炉体外壳温度不超过6012.真空系统调试真空泵检查：检查真空泵的油位，应在规定的油位线范围内，若油位过低，添加专用真空泵油；检查真空泵的运行声音，应平稳、无异常噪音，若有异常，检查真空泵内部是否有磨损或异物；测试真空泵的抽气能力，在规定时间内将模拟系统抽到规定的真空度（如IO-3Pa）,若抽气能力下降，检查真空泵的叶片、密封件等是否损坏，及时维修或更换。真空管道检查：检查真空管道的连接部位，确保密封良好，无泄漏；使用氮质谱检漏仪对真空管道进行检漏，重点检查法兰盘、阀门、接头等部位，若检测到泄漏点，及时进行修复；对真空管道进行清洁，去除管道内的灰尘、杂质和油污，防止污染炉内环境。真空测量仪表校准：对真空计等测量仪表进行校准，采用标准真空源进行对比校准，确保测量仪表显示的真空度准确可靠，误差控制在±5%以内；定期对测量仪表进行维护和保养,延长其使用寿命。（三）拉晶操作1 .装炉石英由埸安装：将准备好的石英由埸小心放入单晶炉的石墨t甘堤托上，确保石英生埸位置居中，底部与t甘堤托紧密接触；使用专用工具调整石英10蜗的垂直度，垂直度偏差控制在±1°以内，防止拉晶过程中出现晶体偏心等问题。装料：将清洗干燥后的多晶硅料按照一定的方式和顺序装入石英用堤中，一般先在底部装入小颗粒硅料，然后逐渐装入大颗粒硅料，装料量根据石英珀堤的容量和拉晶规格确定；装料过程中避免硅料洒落和磕碰，防止损伤石英珀蜗;装料完成后，清理石英用堤边缘和炉内残留的硅料，保持炉内清洁。籽晶安装：将处理好的籽晶固定在籽晶夹头上，确保籽晶安装牢固，晶向正确；通过单晶炉的升降轴和旋转轴调整籽晶的位置，使籽晶位于石英用堤中心正上方，距离硅料表面一定高度（如5IOcm）,为引晶操作做好准备。2 .抽真空与升温抽真空：关闭单晶炉炉门，启动真空泵，对炉内进行抽真空操作；按照规定的抽真空程序逐步提高真空度，先使用机械泵将炉内真空度抽到110Pa,然后切换到分子泵等高真空泵，继续抽真空至工艺要求的真空度（如10-310-5Pa）;抽真空过程中，密切观察真空度变化情况，若真空度上升缓慢或不达标，及时检查真空系统是否存在泄漏点,进行排查和修复。升温：在达到规定真空度后，启动加热系统，按照设定的升温曲线进行升温；升温过程中，密切关注炉内温度变化，确保升温速率稳定，避免温度波动过大；当温度升至硅料熔点（1414。C）附近时，适当降低升温速率，使硅料缓慢熔化，防止硅料剧烈沸腾和喷溅；在硅料完全熔化后，保持一段时间（如3060分钟），使熔液温度均匀，为引晶做好准备。3 .引晶、缩颈与放肩引晶：当熔液温度稳定后，缓慢下降籽晶，使籽晶与熔液表面接触；控制籽晶的提拉速度和旋转速度，一般提拉速度为0.51.5mm/min,旋转速度为815rmin,使籽晶逐渐生长，形成稳定的晶核；引晶过程中，密切观察晶核的生长情况，确保晶核生长均匀，无分叉、断裂等现象。缩颈：引晶完成后,适当提高籽晶的提拉速度（如23mm/min）,同时降低旋转速度（如510r/min）,使晶体颈部逐渐变细；缩颈的目的是消除晶体中的位错，提高晶体质量，缩颈长度一般为1030mm;缩颈过程中，通过观察晶体的外观和生长状态，及时调整提拉速度和旋转速度,确保缩颈效果良好。放肩：缩颈完成后，逐渐降低籽晶的提拉速度（如11.5mm/min）,同时提高旋转速度（如1015r/min）,使晶体直径逐渐扩大；放肩过程中，根据晶体的目标直径，精确控制提拉速度和旋转速度的变化，使晶体肩部角度合适（一般为3060°）,晶体直径均匀增加；放肩过程中，密切观察晶体的生长情况，防止出现晶体变形、裂纹等缺陷。4 .等径生长与收尾等径生长：当晶体直径达到目标直径后，进入等径生长阶段；在等径生长过程中，精确控制籽晶的提拉速度、旋转速度和炉内温度，使晶体直径保持稳定，偏差控制在土0.5mm以内；根据晶体的生长速率和长度要求，实时调整工艺参数，确保晶体生长质量；等径生长过程中，定期测量晶体直径和长度，记录生长数据，如发现异常及时调整工艺参数。收尾：当晶体生长到预定长度后，开始收尾操作；逐渐提高籽晶的提拉速度（如35mm/min）,同时降低炉内温度，使晶体直径逐渐缩小，形成一个尖锥状的尾部；收尾过程中，密切观察晶体的生长状态，防止晶体在收尾阶段出现断裂、塌肩等问题；收尾完成后，停止加热，关闭气体供应，等待晶体冷却。（四）晶体冷却与取出1 .冷却：停止加热后，保持单晶炉内的真空状态或通入惰性气体（如氨气），使晶体缓慢冷却；冷却过程中，控制冷却速率，一般为510oCmin,防止晶体因冷却过快产生热应力，导致裂纹等缺陷；当晶体温度降至100200。C时，可打开炉门，继续自然冷却至室温。2 .取出：晶体冷却至室温后，使用专用工具将晶体从单晶炉中取出；取出过程中，小心操作，避免碰撞和损伤晶体；将取出的晶体放置在专用的存放架上，进行标识，记录晶体的相关信息(如生产批次、规格、长度、直径等)，等待后续检测和加工。五、铸锭工艺流程及操作规范(一)原料准备
