企业管理-尼龙改性颗粒生产工艺流程 SOP.docx

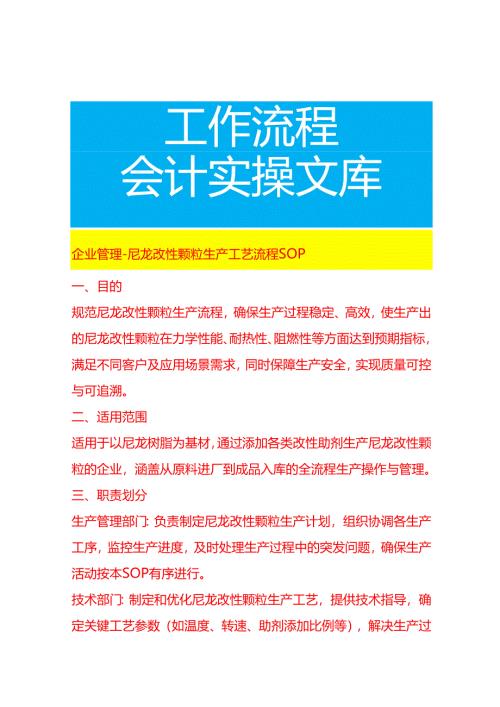

工作流程会计实操文库企业管理-尼龙改性颗粒生产工艺流程SOP一、目的规范尼龙改性颗粒生产流程,确保生产过程稳定、高效,使生产出的尼龙改性颗粒在力学性能、耐热性、阻燃性等方面达到预期指标,满足不同客户及应用场景需求,同时保障生产安全,实现质量可控与可追溯。二、适用范围适用于以尼龙树脂为基材,通过添加各类改性助剂生产尼龙改性颗粒的企业,涵盖从原料进厂到成品入库的全流程生产操作与管理。三、职责划分生产管理部门:负责制定尼龙改性颗粒生产计划,组织协调各生产工序,监控生产进度,及时处理生产过程中的突发问题,确保生产活动按本SOP有序进行。技术部门:制定和优化尼龙改性颗粒生产工艺,提供技术指导,确定关键工艺参数(如温度、转速、助剂添加比例等),解决生产过程中的技术难题,推动工艺改进与创新。质量控制部门:制定原料、中间产品及成品的质量检验标准和流程,对生产全过程进行质量检验与监控,出具检验报告,对不合格品进行判定和处理,并跟踪整改措施的落实情况。设备维护部门:对生产设备(如双螺杆挤出机、干燥机、切粒机、混料机等)进行日常巡检、维护保养和维修,确保设备正常运行,建立设备维护档案,记录设备运行状况和维修仓储部门:负责原料、改性助剂、包装材料及成品的存储管理,严格执行出入库制度,做好物资验收、存放、防护和盘点工作,保证物资存储安全、账目清晰。操作人员:严格按照本SOP和设备操作规程进行生产操作,做好生产记录,及时反馈生产过程中的异常情况,确保操作规范和生产安全。四、尼龙改性颗粒生产工艺流程及操作规范(一)原料与助剂验收尼龙树脂验收外观检查:质量控制部门对到货的尼龙树脂进行外观检查,要求颗粒大小均匀,色泽一致,无结块、变色、杂质等现象。理化指标检测:核对供应商提供的质量检验报告,检测尼龙树脂的熔点、相对粘度、含水量等指标。熔点应符合该型号尼龙树脂的标准范围(如PA6熔点约215-225oC,PA66熔点约250-260);相对粘度需满足工艺要求(一般PA6相对粘度在2.2-3.0之间,PA66相对粘度在2.5-3.5之间);含水量不得超过0.1%,若含水量超标,需进行额外干燥处理。对抽样的尼龙树脂进行熔融指数测试,确保其流动性符合生产要求。改性助剂验收助剂种类与规格核对:根据生产配方,核对改性助剂(如玻璃纤维、阻燃剂、增韧剂、抗氧化剂等)的种类、型号、规格是否正确,检查产品标签和质量证明文件,确保助剂来源合法、质量合格。质量检测:对助剂进行相应的质量检测。例如,玻璃纤维需检测纤维长度、直径、含水率等指标;阻燃剂需检测阻燃效率、分解温度等;增韧剂需检测增韧效果和与尼龙树脂的相容性等。对于不符合质量标准的助剂,严禁投入生产,及时退回供应商并做好记录。(二)原料预处理尼龙树脂干燥将验收合格的尼龙树脂送入热风循环干燥机或真空干燥机中进行干燥处理。热风循环干燥机温度设置为80-100(根据尼龙品种调整,如PA6一般80-90,PA66一般90-100oC),干燥时间为4-8小时;真空干燥机温度设置为60-80,真空度维持在-0.08-0.09MPa,干燥时间为3-6小时。干燥过程中定期检测树脂的含水量,当含水量降至0l%以下时,停止干燥。干燥后的尼龙树脂应及时转移至密闭容器或料斗中,防止再次吸潮。改性助剂处理玻璃纤维:若使用长玻璃纤维,需通过短切机将其切成合适长度(一般为3-6mm),并确保纤维长度均匀。短切后的玻璃纤维可进行表面偶联剂处理,以增强与尼龙树脂的界面结合力。将玻璃纤维与适量偶联剂在搅拌机中充分混合,搅拌时间为10-20分钟。其他助剂:阻燃剂、增韧剂、抗氧化剂等助剂,按照配方比例准确称量后,可先进行预混合。使用高速混料机将助剂混合均匀,混料机转速设置为800-1200rmin,混合时间为5-10分钟,确保助剂分散均匀,避免出现团聚现象。()改性共混配料:根据生产配方,使用高精度电子秤准确称量干燥后的尼龙树脂和预处理后的改性助剂。称量误差控制在±05%以内,将称好的物料分别置于洁净的容器中,做好标识。预混:将称量好的尼龙树脂和助剂倒入低速搅拌机中进行预混,搅拌机转速设置为200-400rmin,预混时间为3-5分钟,使物料初步混合均匀,便于后续在挤出机中分散。挤出共混设备准备:检查双螺杆挤出机的螺杆、料筒、加热系统、传动系统、真空系统等是否正常。对料筒各段进行升温,按照工艺要求设置温度(一般进料段温度180-200,压缩段温度220-250,计量段温度250-280,机头温度260-290,具体温度根据尼龙品种和配方调整),待温度升至设定值后,保温15-30分钟,确保料筒受热均匀。共混操作:启动双螺杆挤出机,将预混好的物料通过自动上料系统输送至挤出机料斗。设置螺杆转速为300-600rmin(根据生产负荷和产品要求调整)才空制进料速度,使物料在料筒内均匀输送、熔融、混合和塑化。在挤出过程中,开启真空系统,真空度维持在-0.06-0.08MPa,以排除物料中的水分和挥发物。工艺监控:实时监测挤出机的温度、压力、电流、螺杆转速等参数,每15-30分钟记录一次数据。若温度过高或过低,及时调整加热系统;若压力异常(如压力突然升高可能是螺杆堵塞,压力过低可能是进料不足),立即停机检查并排除故障。观察挤出物料的外观,应均匀、无气泡、无杂质,若出现异常,及时调整工艺参数或检查原料和助剂质量。(四)造粒模头挤出:经过挤出机共混塑化后的物料从机头模头挤出,形成连续的条状物。根据所需颗粒尺寸,选择合适的模头孔径(一般为2-4mm),确保条状物直径均匀。冷却定型:挤出的条状物通过水槽进行冷却定型,水槽水温控制在15-30,水槽长度根据生产速度调整,确保条状物充分冷却固化,表面光滑,无变形、粘连现象。切粒:冷却后的条状物由牵引机送入切粒机进行切粒,切粒机刀片应锋利,根据产品要求调整切粒长度(一般颗粒长度为2-4mm),切粒速度与挤出速度相匹配,保证颗粒大小均匀,无连粒、碎粒等缺陷。切粒过程中,定期检查切粒机刀片磨损情况,及时更换磨损严重的刀片。筛分与风选:切粒后的颗粒通过振动筛进行筛分,去除尺寸不合格的大颗粒和小颗粒。然后利用风选设备,将颗粒中的粉尘和轻质杂质分离出去,提高颗粒的纯净度。(五)成品检验外观检测:质量控制人员采用目视法对尼龙改性颗粒进行外观检查,要求颗粒大小均匀,表面光滑,色泽一致,无明显的黑点、杂质、气泡、变形等缺陷。随机抽取一定数量的颗粒(每批次不少于500g)进行检查,记录不合格颗粒数量。理化性能检测力学性能测试:使用万能材料试验机测试颗粒注塑成型样条的拉伸强度、弯曲强度、冲击强度等力学性能指标。拉伸强度、弯曲强度和冲击强度需符合产品质量标准要求(如根据不同改性配方和应用场景设定具体指标X热性能测试:采用差示扫描量热仪(DSC)测定颗粒的熔点、结晶温度等热性能参数,确保其热性能符合设计要求。使用热变形维卡软化点测定仪测试颗粒的热变形温度和维卡软化点,为产品在高温环境下的应用提供数据支持。其他性能测试:根据产品的特殊要求,进行阻燃性能测试(如垂直燃烧测试、氧指数测试)电性能测试(如体积电阻率、表面电阻率测试)等,确保产品满足不同应用领域的需求。不合格品处理:对检测不合格的产品进行标识、隔离,分析不合格原因(如原料质量问题、工艺参数不当、设备故障等I根据原因采取相应措施,如调整工艺参数、更换原料或助剂、维修设备等,对不合格产品进行返工处理或报废,返工后的产品需重新进行质量检验,直至合格。(六)包装与入库包装根据客户需求和产品规格,选择合适的包装材料(如塑料编织袋、复合塑料袋等)对成品颗粒进行包装。包装材料应具有良好的防潮、防尘性能,确保颗粒在储存和运输过程中不受污染和变质。在包装上清晰标注产品名称、型号、规格、批号、生产日期、保质期、生产企业名称、地址、执行标准等信息,同时注明产品的主要性能指标和用途,便于客户识别和使用。入库:包装好的成品经质量检验合格后,办理入库手续,由仓储部门按照规定的存储条件进行存放。将产品存放在干燥、通风、阴凉的仓库内,避免阳光直射和潮湿环境,防止颗粒吸潮、氧化变质。按照产品批次、规格分类存放,做好库存标识,定期对库存产品进行盘点,确保账物相符,便于管理和发货。五、安全与环保要求安全要求人员防护:操作人员必须佩戴防护眼镜、防护手套、口罩、工作服等个人防护用品,防止原料粉尘、改性助剂挥发物等对人体造成伤害。在进行设备检修、清理等作业时,还需佩戴安全帽,切断设备电源,并在设备上悬挂"禁止合闸”等警示标识,确保作业安全。设备安全:为挤出机、切粒机等设备设置完善的防护罩、防护栏等安全防护装置,防止人员接触运转部件。定期检查设备的电气线路、接地装置,防止漏电事故发生。设备运行过程中,严禁操作人员擅自拆除防护装置进行清理、维修等操作。防火防爆:生产车间内严禁明火和吸烟,对使用的易燃改性助剂(如部分增韧剂)要妥善存放,远离火源和热源。车间内配备足够数量的灭火器材(如干粉灭火器、二氧化碳灭火器等),并定期检查灭火器材的有效性。对可能产生静电的设备和管道进行良好接地,防止静电积聚引发火灾爆炸事故。环保要求废气处理:挤出过程中产生的有机废气(如尼龙树脂和助剂挥发产生的气体),通过安装集气罩收集后,送入废气处理设备(如活性炭吸附装置、催化燃烧装置等)进行处理,确保废气排放符合国家和地方环保标准。定期更换活性炭等吸附材料,对废弃的吸附材料按照危险废物进行处理。废水处理:生产过程中产生的少量废水(如设备清洗废水),应进行收集和处理。通过中和、沉淀、过滤等工艺,去除废水中的污染物,使其达到排放标准后排放,严禁未经处理直接排放。固废处理:对生产过程中产生的固体废弃物(如不合格产品、废弃包装材料、更换的设备零部件等)进行分类收集和处理。不合格产品可进行粉碎后重新造粒或作为工业垃圾处理;废弃包装材料进行回收利用;更换的设备零部件等金属废弃物可进行回收再利用,其他不可回收的固废按照环保要求进行合规处置。六、记录与文档管理生产记录:操作人员详细记录生产过程中的各项数据,包括原料和助剂使用量、各工序操作时间、设备运行参数(如挤出机温度、压力、螺杆转速,切粒机转速等)、操作人员等信息,确保生产过程可追溯。质量检验记录:质量控制部门记录原料、中间产品和成品的检验结果,包括检验项目、检验方法、检验数据、检验结论、检验人员和检验时间等信息。对不合格品的处理过程和结果也应进行记录,便于分析质量问题产生的原因,采取有效的改进措施。设备维护记录:设备维护部门记录设备的日常维护、保养、维修情况,包括维护保养时间、维护保养内容(如更换滤网、轴承,添加润滑油等)、更换的零部件、维修人员、维修后的设备运行状况等信息。通过设备维护记录,及时了解设备运行状态,制定合理的设备维护计划,延长设备使用寿命。文档管理:将与尼龙改性颗粒生产相关的技术文件(如工艺规程、质量标准、设备说明书等)、生产记录、质量检验记录、设备维护记录等进行分类整理,由专人负责管理和保存。文档保存期限应符合相关法规和公司规定,以便于查询、追溯和管理。对重要的电子文档应进行备份,防止数据丢失。
