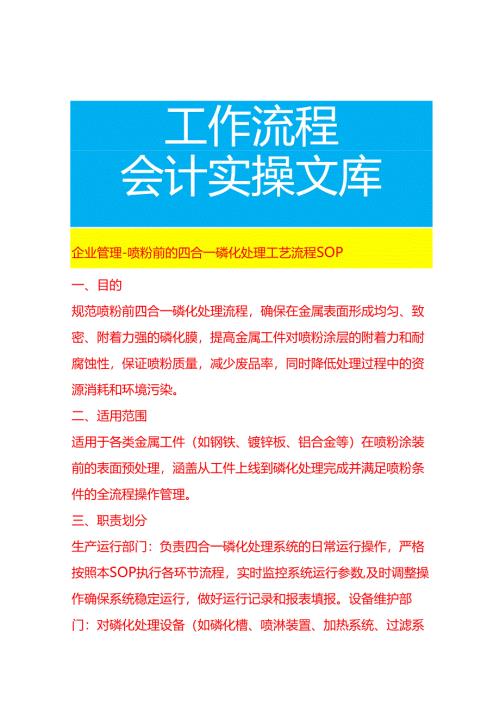

企业管理-喷粉前的四合一磷化处理工艺流程 SOP.docx

工作流程会计实操文库企业管理-喷粉前的四合一磷化处理工艺流程SOP一、目的规范喷粉前四合一磷化处理流程，确保在金属表面形成均匀、致密、附着力强的磷化膜，提高金属工件对喷粉涂层的附着力和耐腐蚀性，保证喷粉质量，减少废品率，同时降低处理过程中的资源消耗和环境污染。二、适用范围适用于各类金属工件（如钢铁、镀锌板、铝合金等）在喷粉涂装前的表面预处理，涵盖从工件上线到磷化处理完成并满足喷粉条件的全流程操作管理。三、职责划分生产运行部门：负责四合一磷化处理系统的日常运行操作，严格按照本SOP执行各环节流程，实时监控系统运行参数,及时调整操作确保系统稳定运行，做好运行记录和报表填报。设备维护部门：对磷化处理设备（如磷化槽、喷淋装置、加热系统、过滤系统等）进行日常巡检、维护保养和检修，及时处理设备故障，确保设备完好率，建立设备档案与维修记录，负责设备的更新改造与技术升级。质量检测部门：制定磷化处理质量检测标准和流程，对磷化处理后的工件进行质量检测，包括磷化膜外观、厚度、附着力、耐腐蚀性等指标，出具检测报告，对不合格产品提出处理措施并跟踪处理结果。安全环保部门：制定并监督执行四合一磷化处理过程中的安全管理制度与操作规程，组织安全培训与应急演练，检查生产现场的安全设施（如通风设备、防护栏、应急洗眼器等）落实情况，处理安全事故，确保生产符合安全生产法规要求;同时监督磷化处理过程中的环保措施执行情况，对废水、废气、废渣等污染物进行有效管控，确保达标排放。四、喷粉前的四合一磷化处理工艺流程及操作规范（一）工件上线前准备工件检查：对上线前的金属工件进行外观检查，查看是否有变形、裂纹、油污、锈迹等缺陷。对于存在严重缺陷的工件，应及时退回上一工序进行修复或报废处理，确保进入磷化处理的工件质量合格。悬挂或装挂：根据工件的形状、尺寸和重量，选择合适的悬挂或装挂方式，确保工件在磷化处理过程中能够充分接触磷化液，且不影响磷化效果。悬挂或装挂时应注意避免工件之间相互碰撞、遮挡，保证磷化均匀性。对于小型工件，可采用专用工装夹具进行装挂；对于大型工件，可使用行车或悬挂输送系统进行悬挂。（二）四合一磷化处理四合一磷化液配制根据磷化槽的容积和生产需求，按照磷化液供应商提供的配方和比例，准确称取四合一磷化剂（包含除油、除锈、表调、磷化功能成分）和水，在配液槽中进行配制。一般情况下,四合一磷化剂的添加量为凶（具体比例根据实际产品说明确定配制过程中，先向配液槽中加入一定量的水，然后缓慢加入磷化剂，同时开启搅拌装置，搅拌速度控制在具体转速，如100-150rmin,使磷化剂充分溶解和混合均匀。配制好的磷化液经检测合格（检测项目包括总酸度、游离酸度、比重等，具体合格范围参考磷化液产品标准）后，通过输送泵将其转移至磷化槽中。磷化槽液参数调整温度控制：开启磷化槽的加热系统，将磷化液温度调整至工艺要求范围，一般为具体温度区间，如40-60oCo温度可通过温控仪进行自动控制，设置好温度上下限（如上限62,下限38）,当温度超出设定范围时，加热系统自动启动或停止工作。酸度调节：定期检测磷化液的总酸度和游离酸度，使用滴定法进行测定。总酸度一般控制在具体度数范围，如20-35点,游离酸度控制在如0.8-2.5点。若总酸度偏低，可添加适量的磷化剂进行补充；若游离酸度偏高，可加入适量的中和剂（如氢氧化钠溶液）进行调节，调节过程中应缓慢加入，边加边搅拌，并及时检测酸度变化，直至达到工艺要求范围。比重调节：使用比重计测量磷化液的比重，一般控制在具体比重范围，如1.05-1.15gcr3o比重偏低时，可适当添加浓缩的磷化剂；比重偏高时，可补充适量的水进行稀释，调节后再次测量比重，确保符合要求。工件磷化处理喷淋处理（适用于大型工件或批量生产）：将悬挂或装挂好的工件通过输送系统送入喷淋式磷化设备中。开启喷淋泵，调整喷淋压力在具体压力范围，如0.1-0.3MPaL使磷化液均匀地喷淋在工件表面。喷淋时间根据工件材质、表面状况和磷化膜要求确定，一般为1-5分钟。在喷淋过程中，观察磷化液的喷淋状态，确保无堵塞、漏喷现象，同时注意观察工件表面的反应情况，若出现泡沫过多或反应异常,应及时停机检查原因并进行处理。浸渍处理（适用于小型工件或形状复杂工件）：将工件缓慢浸入磷化槽中，确保工件完全浸没在磷化液中，避免工件表面产生气泡。浸渍时间一般为3-10分钟,具体时间根据实际情况调整。浸渍过程中，可适当晃动工件或采用空气搅拌等方式，促进磷化液与工件表面充分接触，提高磷化效果。同时，定期检查磷化槽内的磷化液，如发现有沉渣或杂质，应及时清理，防止其附着在工件表面影响磷化质量。（三）磷化后处理水洗：磷化处理后的工件需进行水洗，以去除表面残留的磷化液。水洗分为两道工序，先在第一道水洗槽中进行浸泡水洗,浸泡时间约为1-2分钟,水洗槽中的水应保持流动，不断更新，以确保水洗效果。然后将工件转移至第二道水洗槽进行喷淋水洗，喷淋压力控制在0.05-0.1MPa,喷淋时间约为0.5-1分钟。水洗后，工件表面不应有可见的磷化液残留，用PH试纸检测水洗后工件表面水的PH值,应接近中性（PH值在6-8之间钝化（可选，根据实际需求）：对于一些对耐腐蚀性要求较高的工件，可在水洗后进行钝化处理。将工件浸入钝化液中，钝化液一般采用含铝酸盐或无铝钝化剂（如铝酸盐、钛酸盐等）的溶液。钝化时间根据钝化液类型和工艺要求确定，一般为0.5-2分钟。钝化后，工件表面形成一层极薄的钝化膜，可进一步提高工件的耐腐蚀性。钝化处理后，同样需对工件进行水洗，去除表面残留的钝化液。烘干：将水洗后的工件送入烘干设备中进行烘干，烘干温度一般控制在80-120,烘干时间为10-20分钟,具体温度和时间可根据工件材质、尺寸和含水量进行调整。烘干过程中，确保烘干设备内的温度均匀，避免局部过热或过冷。烘干后的工件表面应无水分残留，且磷化膜无变色、开裂等现象。（四）质量检测外观检测：采用目视法对磷化后的工件进行外观检测，磷化膜应均匀、连续，无明显的漏磷、黄锈、黑斑等缺陷。磷化膜颜色一般为灰色、灰黑色或彩色（根据磷化液类型和工艺不同有所差异），色泽应一致，无明显色差。厚度检测：使用膜厚仪对磷化膜厚度进行检测，根据不同的工件材质和使用要求，磷化膜厚度一般控制在具体厚度范围，如1-5m.在工件表面选取多个检测点（一般不少于5个）进行测量，取平均值作为磷化膜的厚度，各检测点的厚度偏差应在规定范围内。附着力检测：采用划格法或百格刀法对磷化膜的附着力进行检测。用锋利的刀具在磷化膜表面划成ImmXlmm的方格（划格间距为Imm）,然后用专用的胶带（如3M600胶带）粘贴在划格区域，迅速撕下胶带。观察方格区域内磷化膜的脱落情况，按照附着力评级标准进行评定，一般要求附着力达到1-2级（1级表示划格区域内无脱落，2级表示脱落面积不超过5%1耐腐蚀性检测：可采用硫酸铜点滴试验或盐雾试验对磷化膜的耐腐蚀性进行检测。硫酸铜点滴试验时，将一定浓度的硫酸铜溶液滴在磷化膜表面，观察溶液变色时间，一般要求变色时间不少于具体时间，如30秒。盐雾试验则是将工件放入盐雾试验箱中，按照标准试验条件（如温度35,盐雾浓度5%）进行试验，根据不同的产品要求，确定试验时间（如24小时、48小时等），试验结束后检查工件表面的腐蚀情况，应无明显的腐蚀点、锈迹等。五、安全与环保要求安全要求人员防护：操作人员在进行磷化处理作业时，必须佩戴防护眼镜、防护手套、防护围裙、防毒面具等个人防护用品，防止磷化液、酸雾等对人体造成伤害。在进行磷化液配制、设备检修等作业时，应严格遵守相关操作规程，避免磷化液溅到眼睛或皮肤上。若不慎接触，应立即用大量清水冲洗，并及时就医。防火防爆:磷化处理过程中可能会产生易燃、易爆的气体（如氢气），因此车间内应保持良好的通风，严禁明火和吸烟。对磷化设备和管道进行定期检查，确保其密封性良好，防止气体泄漏。在设备周围安装可燃气体报警装置，当气体浓度达到爆炸下限的25%时，立即报警并采取相应的通风、停机等措施。同时，对电气设备采用防爆型，避免因电气火花引发爆炸事故。设备安全：对磷化处理设备（如磷化槽、喷淋泵、加热系统等）进行定期维护和保养，检查设备的运行状况，如发现设备故障或异常，应及时停机维修。在设备运行过程中，严禁操作人员擅自打开设备防护装置，防止发生机械伤害事故。对于加热设备，要注意控制温度，防止超温引发火灾或设备损坏。环保要求废水处理：磷化处理过程中产生的废水含有磷、重金属（如锌、镁等）等污染物，必须进行有效处理。废水先收集至废水处理池，通过调节PH值、混凝沉淀、过滤等工艺，去除废水中的污染物，使其达到国家或地方规定的排放标准后排放。定期检测废水处理后的水质，确保达标排放。对于处理后的污泥，属于危险废物，应按照危险废物管理要求进行收集、储存和委托有资质的单位处置。废气处理：磷化过程中产生的酸雾等废气，应通过通风系统收集后进行处理。一般采用酸雾净化塔等设备，通过喷淋碱性吸收液（如氢氧化钠溶液），中和废气中的酸性物质，使废气达标排放。定期对废气处理设备进行维护和保养，确保其正常运行，同时定期检测废气排放浓度，保证符合环保要求。固体废弃物处理：磷化过程中产生的沉渣、报废的磷化液等固体废弃物，应分类收集，按照危险废物管理规定进行妥善处置，严禁随意丢弃或排放，防止对环境造成污染。六、记录与文档管理运行记录：生产运行部门详细记录四合一磷化处理系统的运行数据，包括磷化液配制记录（磷化剂用量、配液时间、操作人员等）、磷化槽液参数记录（温度、酸度、比重、调整时间等）、工件处理记录（工件数量、材质、处理时间、处理方式等设备运行时间等信息，确保运行过程可追溯。设备维护记录：设备维护部门记录设备的日常巡检、维护保养、维修情况，包括维护保养时间、维护保养内容（如更换过滤芯、检查喷淋头、保养加热系统等）、更换的零部件、维修人员、维修后的设备运行状况等信息。通过设备维护记录，及时了解设备运行状态，制定合理的设备维护计划，延长设备使用寿命。质量检测记录：质量检测部门记录磷化处理后工件的质量检测数据，包括外观检测结果、磷化膜厚度测量数据、附着力检测评级、耐腐蚀性检测结果（硫酸铜点滴时间、盐雾试验结果等）、检测时间、检测人员等信息。对不合格产品的处理过程和结果进行记录，便于分析质量问题产生的原因，采取有效的改进措施。安全环保记录：安全环保部门记录安全检查情况（检查时间、检查人员、发现的安全隐患及整改情况等）、安全培训记录（培训时间、培训内容、参加人员等）、应急演练情况（演练时间、演练内容、演练效果等）、安全事故处理情况（事故发生时间、地点、原因、处理过程及结果等）；同时记录环保监测数据（废水、废气排放检测数据、检测时间、检测单位等环保设备运行维护记录（环保设备维护保养时间、维护保养内容、运行状况等）、危险废物处置记录（危险废物产生量、种类、处置方式、处置单位、处置时间等）。通过安全环保记录，总结安全环保管理经验，不断完善安全环保管理制度和措施，提高企业的安全环保管理水平。文档管理：将与四合一磷化处理相关的技术文件（如设备说明书、磷化液产品说明书、工艺规程、质量标准、环保标准等）、运行记录、设备维护记录、质量检测记录、安全环保记录等进行分类整理，由专人负责管理和保存。文档保存期限应符合相关法规和公司规定，以便于查询、追溯和管理。对重要的电子文档应进行备份，防止数据丢失。
