现场旁站监理实施细则（公路工程）.docx

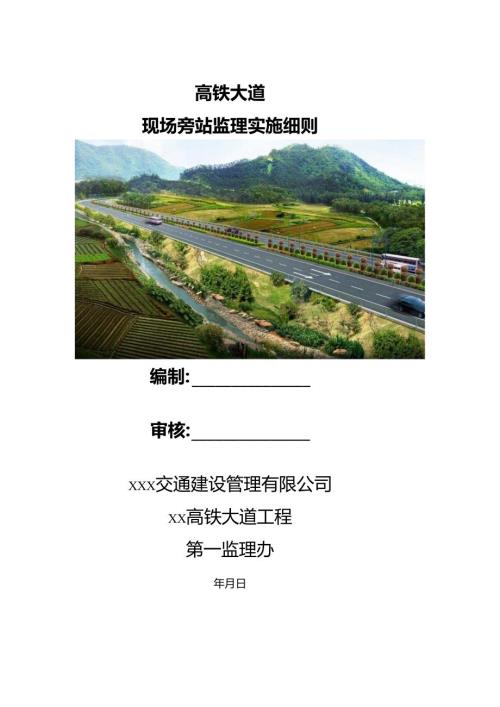

高铁大道现场旁站监理实施细则编制:审核:XXX交通建设管理有限公司XX高铁大道工程第一监理办年月日第一节、工程概况2第二节、编制依据和适用范围4第三节、旁站时间4第四节、旁站监理人员职权5第五节、旁站监理程序5第六节、旁站监理工作范围5第七节、旁站监理工作内容7第八节、隧道旁站监理工作要点8第九节、桩基旁站监理工作要点12第十节、先张法预应力空心板梁旁站监理工作要点14第十一节、后张法预应力空心板梁旁站监理工作要点18第十二节、墩台帽旁站监理工作要点25第十三节、路基工程、涵洞首件工程旁站监理工作要点.25第十四节、旁站监理记录及归档27第十五节、旁站监理对出现问题的处理27第十六节、无效旁站28第十七节、监理人员对本细则执行要求28附件、旁站监理记录表30第一节工程概况1、项目简介：(1)、建设规模本项目主线起于XX高铁站北(县道晓南线往西延伸2.177km处)，桩号为K0+000,线路往南下穿商合杭高铁预留的孝泗线中桥(2×18m),之后沿天子湖规划路网向南，跨章B吴溪与S204省道交平后，沿现状S204省道前行至乌泥坑村后,向南设隧道穿越小回车岭下穿申嘉湖高速孝源互通区预留桥梁(4x16m),终点止于现状康山大道与北望路交叉口，路线全长约16.349km；起点位置及K0+737处同步建设两条高铁XX站站前大道和站后大道，分别长约2.3km和2.2kmo全线合计里程约21km。(2)、技术标准本项目主线按部颁公路工程技术标准(JTGBO1-2014)中的一级公路指标设计，设计时速为80公里/小时，其中K0+000-K0+737段兼市政功能，站前和站后道路按城市道路工程设计规范(CJJ37-2012)城市主干路标准，设计速度为60公里/小时。主要技术标准指标表序号内容单位主线站前战后1公路等级一级公路城市主干路2设计速度km/h80603路基宽度m37/25.541/344一般最小平曲线半径m4003005不设超高平曲线半径m2500600序号内容单位主线站前战后6最大纵坡%567最短坡长m2001508停车视距m110709一般最小竖曲线半径m凸曲线4500凸曲线1800凹曲线3000凹曲线150010一般最小竖曲线长度m17012011桥涵汽车荷载等级公路-I级城-A级12设计洪水频率1/10013路面标准轴载BZ乙100KN2、主要工程量XX高铁大道工程第一监理合同段：主线K0+000-K16+348,560段长约16.349km站前大道道路起点位于主线K0+737,终点与S204相接,路长约2.3km；站后大道位于主线起点，终点与S204省道和县道晓南线相接，路长约2.2km；路线全长约21km范围内的路基、路面、桥涵、隧道、路线交叉、交通安全设施、市政管网及景观绿化、亮化等全部工程的施工监理服务。主要工程量为：大桥118.08米/1座，中小桥5座，全长180.2m,钢筋硅圆管涵共75道，共2075m（含线外圆管涵22道，共24：Lm）,盖板涵、通道涵共19道，共500.59m（含线外盖板涵6道，共73m）,隧道一座右洞860m、左洞865m,主要平面交叉口4处。第二节编制依据和适用范围1、编制依据：(1)、公路工程施工监理规范(2)、设计文件和图纸(3)、建设工程质量管理条例、公路建设监督管理办法(4)、浙江省建设工程监理管理条例(5)、浙江省交通建设工程质量和安全生产管理办法(6)、已经批准的和监理规划与实施细则、公路工程质量检验评定标准(土建和机电)(JTGF80/1-2004、JTGF80/2-2004)(8)、其他相关法律、法规、规章、标准和规范性文件根据浙交监【2014】18号XX省公路水运工程施工旁站监理管理规定等法规、规范，结合XX高铁大道工程监理招标文件和本工程特点，特编制该细则。2、适用范围：XX高铁大道项目第一监理合同段范围内的路基、路面、桥涵、涵洞、隧道等工程施工监理工作。第三节旁站监理时间现场监理人员从工序施工开始至该部位、该工序施工完成。第四节旁站监理人员职权1、熟悉相关的技术规范、操作规程、设计图纸、工程施工合同、监理合同；2、对重要工程施工、隐蔽工程和完工后无法检测其质量或返工会造成较大损失的工程进行旁站，旁站项目见第五节。3、按时到达旁站现场，不得无故拖延。若有变化应提前告知施工单位;4、坚守旁站岗位，全过程监督施工单位按规范施工、按规程操作，及时发现和处理旁站过程中出现的质量问题；5、现场做好旁站监理记录，并及时向专业监理工程师汇报旁站监理情况；6、现场签认旁站项目工程质量检验报告单；7、在软基处理、换填土及各类基础工程等隐蔽工程的计量单上签字。第五节旁站监理程序L各分项工程开工前，承包人必须按监理程序规定上报分项工程开工报告等相关材料，批复后方可施工。2、承包人应提前一天将“旁站监理申请”送达有关专业监理工程师或总监办,专业监理工程师接到承包人的申请后，应及时告知承包人旁站监理人员的姓名和联系电话。3、旁站监理人员必须在预定时间到达施工现场，不得以任何理由延误。第六节旁站监理工作范围根据中华人民共和国交通部公路工程施工监理规范(JTGGl0-2016)的有关规定，监理工程师将委派监理人旁站人员对重要部位、关键工序和隐蔽工程进行旁站监理。现场旁站的目的是对承包人的各项施工程序、施工方法和施工工艺进行有效的控制，实行全方位、全过程、全环节的监理，根据招标文件要求本项目旁站监理范围主要包括：（一）监理旁站工序/部位一览表单位工程分部工程分项工程旁站工序或部位路基工程路基土石方工程高边坡开挖、高填方填筑、路基填筑试验段试验工程土工合成材料处治层、软基处理试验工程大型挡土墙基础、浇筑混凝土浇筑、试验工程路面工程路面工程底基层、基层、垫层试验工程沥青面层试验工程水泥混凝土面层试验工程、摊铺桥梁工程基础及下部构造桩基试桩、钢筋笼安放、混凝土浇筑桩的制作、墩台帽、组合桥台张拉、压浆上部构造预制和安装预应力筋的加工和张拉预应力张拉、压浆、预应力放张安装预制构件的安装上部构造现场浇筑预应力筋的加工和张拉张拉、压浆主要构件浇筑、悬臂浇筑主梁段混凝土浇筑、压浆总体、桥面系和附属工程桥面铺装试验工程伸缩缝安装首件安装隧道工程洞身衬砌初期支护试验工程、爆破混凝土衬砌、防水处理、隧道洞身溶洞注浆、试验工程、注浆、硅浇筑横通道开挖溶洞、采空区、塌方处治处治隧道路面基层、面层等同路面工程基层、面层辅助施工措施管棚钻孔、小导管装管周壁预注浆、深孔预注浆注浆注:互通立交工程各分部、分项工程须旁站的工序同主线各相应分项工程的规定。第七节旁站监理工作内容1、检查施工单位的施工或试验准备工作是否完成，施工设备、试验仪器是否齐备，使用材料是否经检验合格，安全技术措施是否到位或安全专项施工方案是否落实;检查施工方法和操作工艺，是否符合规范要求;施工条件与批准的分项工程开工报告是否相符合。2、检查施工现场的安全、环保等是否达到规范、规程和施工组织设计要求；3、质检员、试验人员和专职安全员是否在岗,特殊工种人员是否持证上岗；4、施工全过程是否按照规范、规程、技术标准和批准的施工图纸、施工组织设计进行，有否出现质量或安全问题；5、试验全过程是否按照试验规程进行，有否出现异常情况；检查各种集料的级配，配合比及用量与批准的标准试验通知单是否一致，对低劣的产品及时发出警告和做出指示。6、进行每道工序完工后的检查验收；对隐蔽工程进行覆盖前的检查；监督承包人施工人员试样抽取和控制参数的测定及记录。7、及时发现和处理旁站过程中出现的质量、安全及环境问题；观察了解影响工程进度和质量的自然风险，隐患及外部干扰的信息并报告专业监理工程师。8、如实做好旁站监理记录，旁站记录的内容应包括：旁站监理项目名称，时间、工程地点、气候，旁站开始、结束时间，施工人员、原材料情况、设备状况，旁站经过，发现或发生的有关问题及处理措施。旁站监理记录资料包括照片、摄像等记录(表式见附件)。第八节隧道旁站监理工作要点1、管棚及小导管施工(工)、检查所使用的材料是否和设计相符，有无检验合格报告。(2)、检查所使用的机具、钻头大小是否满足装管需要，管棚钢管加工是否符合设计要求。(3)、检查钻孔角度是否满足设计要求，发现不符合要求时及时要求整改。(4)、装管前是否将孔内的残渣清理干净,如果没有必须要求施工单位重新清理。(5)、检查注浆用的设备、砂浆配合比和现场实际是否相符,发现问题及时纠正。(6)、检查钻孔施工原始记录是否按要求如实记录。(7)、检查钢管及小导的质量是否满足设计要求(8)、检查管内注浆是否饱满。(9)、做好详细的旁站记录。记录包括每孔开钻时间，结束时间，钻孔深度、地质情况、装管长度、注浆时间和注浆压力等情况。该项目全部完工后及时进行资料整理并归档。2、装药爆破(1)、装药前，首先检查施工人员有无爆破操作证，严禁无证人员操作。(2)、检查炮眼是否符合设计要求，对不符合要求的炮眼一律要求重新钻好后方能允许开始装药。(3)、装药前其他无关人员和设备是否按要求已经撤离现场。装药时施工现场是否按要求进行了施工警戒。(4)、随时注意装药后是否按要求进行堵孔。(5)、检查连接线路是否合理，有无漏连雷管。(6)、起爆时所有人员是否到达指定安全距离,起爆人是否在规定的起爆点起爆。(7)、旁站人员对以上不按要求操作的人员进行阻止和整改并进行罚款，同时还给以警告、记过，严重的报公安机关进行治安处理。(8)、做好旁站时的详细记录。包括炮眼个数、装药量、爆破效果、操作人员违规和处理情况。3、锚杆安装及网片挂设(1)、检查锚杆所使用的材料是否进行过检验并合格。(2)、检查锚杆位置。钻孔数量、长度是否满足设计要求,孔位允许偏差±50mm0(3)、检查锚杆方向。尽量与围岩壁面和岩层主要结构垂直，超前锚杆和小导管外插角是否符合设计及规范要求。(4)、检查钻孔深度。钻孔深度应不小于锚杆杆体有效长度，且深度超长值不应大于100mmo(5)、检查孔径与孔型。钻孔孔径必须满足孔径大于杆体直径15mm。(6)、检查孔内的残渣积水是否清理干净,如果没有必须要求施工单位重新清理。(7)、药卷的质量是否有质量检查合格证及孔内是否饱满。(8)、检查网片钢筋、网格间距，网片搭设是否满足设计。(9)、检查网片安装是否牢固。(10)、做好详细的旁站记录。该项目全部完工后及时进行资料整理并归档。4、工字钢安装(1)检查工字钢出厂质量合格证是否齐全。(2)检查加工是否满足设计要求。(3)检查工字钢安装基底的是否有松软土层，是否悬空安装。(3)检查安装间距、连接钢筋及锁脚锚杆的数量与长度。(4)检查工字钢单元与单元连接是否满足设计要求。5、渗水管及防水板(1)检
