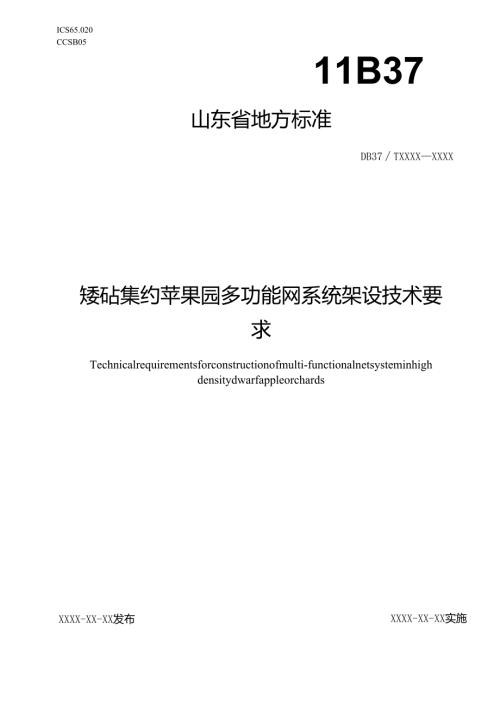

ICS65.020CCSB0511B37山东省地方标准DB37TXXXXXXXX矮砧集约苹果园多功能网系统架设技术要求Technicalrequirementsforconstructionofmulti-functionalnetsysteminhighdensitydwarfappleorchardsXXXX-XX-XX发布XXXX-XX-XX实施山东省市场监督管理局发布前言II1范围12规范性引用文件13术语和定义14架设材料24. 1支架支撑系统25. 2多功能网36. 3塑料连接件44.4锚绳、锚顶丝、柱顶帽65架设安装67. 1架前勘查67.2 支撑系统架设67.3 侧固拉绳架设67.4 网具安装76功能分类与局部强化U8. 1防雹126.2防虫126.3防鸟126.4防风126.5 防日灼126.6 环境调控127铺放与收捆127. 1时间127.2方法128维护保养138. 1巡检138. 2修复13附录A（资料性）矮砧集约苹果园多功能网系统架设示意图14附录B（资料性）网接卡扣的连接安装158 .1连接件159 .2卡扣四片组合158. 3AB、AC合成16本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由山东省农业农村厅提出并组织实施。本文件由山东省农业标准化技术委员会种植业标准化分技术委员会归口。矮砧集约苹果园多功能网系统架设技术要求1范围本文件规定了矮砧集约苹果园多功能网系统架设的架设材料、架设安装、功能分类与局部强化、铺放与收捆、维护保养。本文件适用于矮砧轻减集约栽培模式苹果园内以水泥立柱支架支撑系统为基础的多功能网系统（以下简称“系统”）的架设。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2410透明塑料透光率和雾度的测定GB/T3428架空导线用镀锌钢线GB5725安全网GB/T11115聚乙烯（PE）树脂GB/T15568通用型片状模塑料（SMC）GB/T16422.3塑料实验室光源暴露试验方法第3部分：荧光紫外灯GB/T20118钢丝绳通用技术条件GB/T50107-2010混凝土强度检验评定标准DB37/T3975苹果园支架系统架设技术规范3术语和定义DB37/T3975界定的以及下列术语和定义适用于本文件。3. 1多功能网multifunctionalnet架设在果树种植小区的支架支撑系统顶部及四周，具有防冰雹、防鸟、防风、防日灼、调节微环境等多重功能作用的一种网具。注：多功能网由高密度聚乙烯（HDPE,密度约0.95g/cm'）等为主料按比例添加抗UV剂和着色母料并经挤出抽丝、整经、经编等工艺而制成。3.2多功能网系统multifunctionalnetsystem由支架支撑系统、多功能网、网扣等部件组成的系统。注：多功能网系统的架设示意图见附录A。3.3顶网overheadnet架设且固定在种植小区支架支撑系统顶部，走向与地面大致平行的多功能网。注：也称天网。3.4侧网sidenet架设且固定在种植小区支架支撑系统侧面，走向与地面垂直或略有倾角的多功能网。注：也称边网。3.5网接卡扣netconnectionclip能把一幅以上多功能网进行联结或分开的卡扣。注：也称联网子母卡扣，网接卡扣由尼龙6（密度约1.156g/cn?、成型收缩率约0.93%）为主料添加抗UV剂和着色母料经注射工艺而制成，规格型式见图1、连接安装见附录B。3.6网挂卡扣snap-fitofnet把多功能网悬挂并固定在支架支撑系统顶部纵横向钢丝上的卡扣。注：也称挂丝子母卡扣，网挂卡扣由尼龙6（密度约1.156gc1成型收缩率约0.93%）为主料添加抗UV剂和着色母料经注射工艺而制成，规格型式见图2。3.7紧口U形卡扣tightUtypeclip把多功能网紧实地固定在支架支撑系统最上部柱间丝上的一种卡扣。注：紧口U形卡扣由尼龙6（密度约1.156gcm成型收缩率约0.93%）为主料添加抗UV剂和着色母料经注射工艺而制成，规格型式见图3；卡扣横截面大致为紧口U形，为网挂卡扣中的一种。3.8固网扎带tieforfixingnet由高密度聚乙烯（HDPE,密度0.964gcn成型收缩率0.9%）为主料并添加抗IJV剂和着色母料经注射工艺而制成的一种扎带。注：简称扎带，通常与网挂卡扣、紧口U形卡扣结合在一起使用，把收拢后的多功能网捆扎固定在网挂卡扣上，规格型式见图4。3.9侧网地卡groundbuckIeofsidenet固定在侧网基部，把侧网紧实地联结并固定在地锚等地面固定物上的一种塑料子母卡扣。注：侧网地卡由尼龙6（密度约1.156g/cn?、成型收缩率约0.93%）为主料添加抗UV剂和着色母料经注射工艺而制成。3. 10侧网架撑supportframeforsidenet固定在边支撑柱上部外侧，保持侧网整体向外侧凸起的一种钢管等材料制成的支撑构架。注：用以保持边行果树外侧留有一定空间，便利管理作业等，规格型式见图H。4. 11侧固拉绳pullingropeofsidefasten安装固定在垂直于种植行边支撑柱的上部，用于固定多功能网并保持多功能网呈连续“屋脊状”造型的由钢丝或钢丝绳和U型卸扣等组成的装置。注：规格型式见图5。4架设材料支架支撑系统应符合DB37T3975的要求。4.2多功能网4. 2.1质量要求4.2. 1,1应依据立地条件、紫外线强度、不同苹果品种对光照强度和色泽等生长发育要求以及防护目标等，有目的地选用颜色、网孔、幅宽和功能等不同的多功能网。5. 2.1.2材质性能要求： 重量轻，易架设； 抗老化、抗紫外线，使用期5年以上； 化学性质稳定，抗热、耐水、耐腐蚀；拉力强度大，抗冲击性强； 透光性适宜，对果树生长发育有良好促进作用或不利影响小；无毒无味、废弃物易处理。4.2.1.3符合产品标准要求，无水纹，无断裂。4.2,1.4多功能网的性能应符合表1的规定。表1多功能网性能表项目要求检测方法抗拉强力横向N266GB5725纵向N力66单丝g/D三10透光率%宜85,可根据当地日照等情况进行适当调整GB/T2410抗老化经紫外线照射不低于100Oh后，应无变化GB/T16422.34.2.2原料多功能网采用的高密度聚乙烯(HDPE)应符合GB/T11115的要求，抗UV剂和着色母料应符合生产商质量的要求，UV添加剂量为2.5%。4.0%。着色母料添加量根据颜色及着色要求进行调整。4.2.3颜色4.2.3.1应根据本地紫外线强度、透光率以及不同果树对光照强度和色泽发育等要求，确定多功能网的颜色。4.2.3.2通常选择白色或灰白色的多功能网，也可根据需要，选择有驱鸟等特殊作用的黄色、蓝色或红色等色泽。4.2.4网孔网孔尺寸宜介于2mm×2mm16mm×16mm之间。其中，白色可选用3mm×7mm或4mm×4mm以上的，透光率93%左右，多功能网的颜色、网孔大小与遮光率之间的对应关系见表2。表2多功能网的颜色、网孔大小与遮光率对应关系表网孔大小mm颜色透光率%遮光率%1×1白色（原料色，未添加任何颜色母料，下同）53.047.0灰色（潘通色卡号421C,下同）47.852.2蓝色（潘通色卡号2728C,下同）37.862.22×2白色89.710.3灰色75.624.4蓝色67.033.04X4白色91.09.0灰色78.022.0蓝色77.222.83×7白色93.36.7灰色81.818.2蓝色79.720.34X8白色93.07.0灰色85.015.0蓝色82.018.012×8灰色83.216.816×16绿色86.413.64.2.5强化筋带在多功能网的幅中间及两侧边应编织有强化筋带，筋带上可编织有锁孔，强化筋带的宽度应大于10cmo4.3塑料连接件4.3.1外观质量多功能网系统采用的固定卡扣、网接卡扣（见图1）、网挂卡扣（见图2）、紧口U形卡（见图3）、固网扎带（见图4）、侧网地卡等塑料连接配件，应外观平整、颜色均匀、无杂质、无破损、无水纹，无裂纹。图1网接卡扣示意图图2网挂卡扣小意图图4固网扎带示意图4.3.2性能要求塑料连接件的性能应符合表3规定。表3塑料连接件性能表项目要求试验方法弯曲强度MPa三100GB/T15568冲击韧性kjm2235收缩率%<1.0抗老化经紫外线照射不低于1000h后，应无变化GB/T16422.34.4锚绳、锚顶丝、柱顶帽4. 4.1整个锚绳宜为全钢丝绳，钢丝绳应符合GB/T20118的规定，钢丝的镀锌层应符合GB/T20118中A级规定，直径一般选用8mm10mm05. 4.2锚顶丝选用镀锌钢丝时，应符合GB/T3428的相关规定；锚顶丝选用镀锌钢绞线时，应符合YB/T5004的规定;锚顶丝选用镀锌钢丝绳时,应符合GB/T20118中A级镀锌的规定;锚顶丝的直径为3.5mm-4mmo6. 4.3柱顶帽宜采用聚乙烯或尼龙原料制成，抗紫外线、抗老化，韧性好，坚固耐用；金属件为镀锌钢件，钢材强度、镀锌工艺及锌层厚度与紧箍卡中相关要求一致；内径应与立柱的横截面尺寸相对应,一般采用7mm×7mm和9mm×9.5mm两种规格。5架设安装6.1 架前勘查架前应实地勘察小区基本情况，重点考察当地历史上的风力、降水等自然环境与气候情况，以及果树株行距、支撑柱高度、土壤类型、土层深度、小区坡度等园区立地条件，确定所需立柱的强度与密度、钢丝等配件的强度型号等，测算所需多功能网的宽度、长度以及相关连接件的用量等，制定出合理的架设方案。6.2 支撑系统架设按DB37/T3975的要求进行架设。支架支撑系统应在多功能网始建前完成，经检查合格后方可铺设多功能网。支架支撑系统应牢固、稳定，其中，支架支撑系统使用的支撑柱混凝土强度应符合GB/T501072010中等级为C45及以上的规定，4m支撑柱中间折断强度为内支撑柱不低于1.35kN,外支撑柱不低于3.35kNo6.3 侧固拉绳架设在垂直于种植行边支撑柱的柱顶帽上安装一道横向锚顶丝（绳），在外支撑柱的柱顶丝下部25Cm30CnI位置上安装一道横向钢丝（绳），横向钢丝（绳）直径与4m11°拉紧两道钢丝（绳），在每一种植行的正中间位置处把横向锚顶丝（绳）
