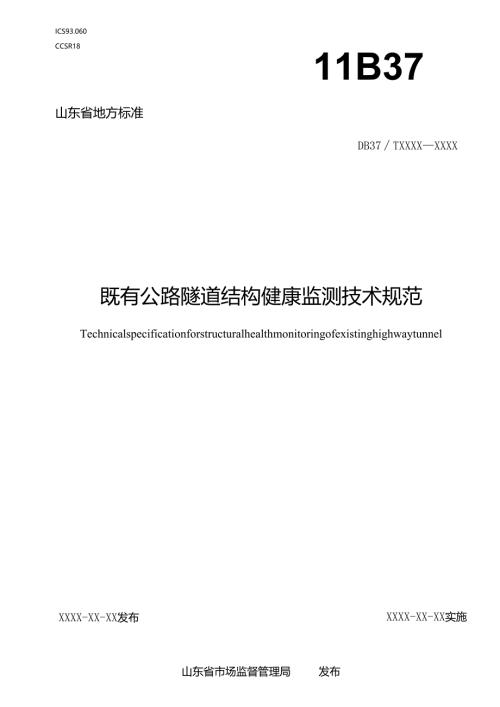

ICS93.060CCSR1811B37山东省地方标准DB37TXXXXXXXX既有公路隧道结构健康监测技术规范TechnicalspecificationforstructuralhealthmonitoringofexistinghighwaytunnelXXXX-XX-XX发布XXXX-XX-XX实施山东省市场监督管理局发布前言II1范围12规范性引用文件13术语和定义14总体要求15监测项目26监测方法5A1测点布设5A9仪器设备6AR监测频率97数据分析与应用97I通用要求1079数据管理107R数据分析1074预警107E监测报告10附录A（资料性）测点布设示意图12附录B（资料性）监测记录表19本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由山东省交通运输厅提出并组织实施。本文件由山东省交通运输标准化技术委员会归口。既有公路隧道结构健康监测技术规范1范围本文件规定了既有公路隧道结构健康监测的监测项目、监测方法和数据分析与应用的技术要求，并描述了对应的证实方法。本文件适用于既有公路隧道结构健康监测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTG3370.1公路隧道设计规范第一册土建工程JTGH12公路隧道养护技术规范JTGH30公路养护安全作业规程3术语和定义下列术语和定义适用于本文件。1隧道结构健康监测tunneIstructureIhealthmonitoring对隧道结构技术状态持续观测、分析与反馈的活动。隧道结构健康监测系统tunneIstructureIhealthmonitoringsystem通过网络集成技术将监测仪器、其他硬件设备及软件模块连接在一起,能对隧道结构实施连续监测、记录、显示和预警，辅助隧道管理和养护决策制定的信息系统。4总体要求41隧道符合下列条件之一时，应进行隧道结构健康监测：a）按照JTG3370.1划分的长隧道和特长隧道；b）穿越不良地质或特殊性岩土地段；c）发生自然灾害、火灾或交通事故等突发事件，经评估需要监测；d）周边存在明显影响结构安全的工程活动；e）按照JTGH12评定重要结构分项技术状况值为3或4且未经处治；f）结构维修加固后，经评估需要监测；g）设计文件要求监测；h）其他原因需要监测。注1：不良地质或特殊性岩土地段指大中型断裂带、岩溶发育、强膨胀性围岩、湿陷等级11I级及以上的湿陷性黄土、高水压、河床冲淤剧烈和严重偏压的地段。注2：重要结构分项是指隧道洞口、洞门和衬砌结构等。4；进行隧道结构健康监测前，应编制监测方案，内容应包括监测等级划分、监测项目、监测方法、数据分析方法、预警与反馈等。4。应根据隧道重要结构分项技术状况值、是否存在不良地质或特殊性岩土，按照表1划分为3个监测等级。表1监测等级按照JTGH12评定重要结构分项技术状况值不良地质或特殊性岩土监测等级4有一级无一级3有一级无二级2有二级无三级1/0有三级无三级4隧道结构健康监测宜以自动化监测方式为主，人工监测方式为辅。4.5现场实施监测工作应符合JTGH30的规定，采取有效措施，保障人员安全，减少交通干扰。5监测项目5监测项目包括常规监测项目和特殊监测项目。5/常规监测项目是为掌握隧道结构变形和环境状况而必选的监测项目，应按照表2选取。表2常规监测项目监测类别监测对象监测项目变形监测洞口边仰坡、护坡、挡土墙、回填坡位移、变形洞门洞门位移、变形衬砌净空收敛（侧墙挠曲）拱顶下沉（隧顶下沉）墙脚下沉环境监测环境温度相对湿度烟雾、火灾等地震动注：地震动监测仅针对存在地震风险或周边存在爆破工程活动的隧道。5R特殊监测项目是隧道结构存在病害时，为掌握病害状态及其变化特征，在常规监测的基础上增加的监测项目，应根据隧道施工方法、病害类型和监测等级，按照表3表5综合选取。表3钻爆法隧道特殊监测项目病害类型监测项目监测等级一级二级三级洞口发生位移、变形深层水平位移O边仰坡、护坡、挡土墙裂缝裂缝长度、宽度、角度洞门发生位移、变形隧道水平位移O深层水平位移O洞门裂缝裂缝长度、宽度、角度衬砌裂缝裂缝长度、宽度、角度裂缝错台量O衬砌表面应力（应变）O变形缝错台变形缝错台量纵向差异沉降O隧道水平位移O衬砌起层、剥落起层、剥落面积起层、剥落深度O衬砌表面应力（应变）OO渗漏水水量水压力O水质O衬砌表面应力（应变）O结构隆沉隧底结构隆沉衬砌表面应力（应变）O水压力OO注：为应选监测项，O为宜选监测项，为可选监测项。表4盾构法隧道特殊监测项目病害类型监测项目监测等级一级二级三级洞口发生位移、变形深层水平位移O边仰坡、护坡、挡土墙裂缝裂缝长度、宽度、角度洞门发生位移、变形隧道水平位移O深层水平位移O洞门裂缝裂缝长度、宽度、角度管片裂缝裂缝长度、宽度、角度接缝张开、错台量O纵向差异沉降O隧道水平位移O接缝张开、错台接缝张开、错台量纵向差异沉降隧道水平位移O表4盾构法隧道特殊监测项目（续）病害类型监测项目监测等级一级二级三级管片起层、剥落起层、剥落面积起层、剥落深度O接缝张开、错台量O纵向差异沉降OO渗漏水水量水压力O水质O接缝张开、错台量纵向差异沉降O隧道水平位移O结构隆沉隧底结构隆沉接缝张开、错台量O隧道水平位移O水压力OO注：为应选监测项，O为宜选监测项，为可选监测项。表5明挖法隧道特殊监测项目病害类型监测项目监测等级一级二级三级衬砌（洞身）裂缝裂缝长度、宽度、角度裂缝错台量O衬砌（洞身）表面应力（应变）O变形缝错台变形缝错台量纵向差异沉降O隧道水平位移O衬砌（洞身）起层、剥落起层、剥落面积起层、剥落深度O衬砌（洞身）表面应力（应变）OO渗漏水水量水压力O水质O衬砌（洞身）表面应力（应变）O结构隆沉隧底结构隆沉衬砌（洞身）表面应力（应变）O水压力OO注：为应选监测项，C）为宜选监测项，为可选监测项。6监测项目应结合隧道现场实施条件、养护工程开展情况动态调整。61测点布设6.1.1 仅进行常规监测时，应根据不良地质和特殊性岩土地段，火灾等突发事件、周边工程活动、结构维修加固所在位置，以及隧道纵向受力变形特点布设监测断面；同时进行常规监测和特殊监测时，还应根据隧道病害所在位置布设监测断面。6.1.2 测点布设应符合下列规定：a）不同监测项目的测点布设在同一断面；b）同一断面的受力变形测点对称布设；c）布设在隧道建筑限界以外；d）布设牢固，标识清楚；e）易损测点加设保护涂层或安装密封性保护盒等保护装置；f）不影响隧道结构正常受力和使用。6.1.3 宜按照表6进行监测断面和监测点布设，测点布设示意图见附录A0表6测点布设监测项目监测断面监测点边仰坡、护坡、挡土墙、回填坡变形进、出口各不少于1个监测断面，断面间距不大于50m根据坡体、挡土墙的高度或边坡级数按上中下成排布点或在边坡每级平台布点洞门位移、变形进、出口各1个监测断面隧道洞门顶、底各布设不少于3个测点，上、下测点位于同一竖直线护坡、挡土墙、洞门裂缝长度、宽度、角度有代表性的病害所在断面布设在裂缝最宽处隧道水平位移有代表性的病害所在断面每个断面不少于3个测点，布设在拱顶（隧顶）和两侧墙脚深层水平位移有代表性的病害所在断面不少于1个测孔，测孔深度穿过潜在滑动面并进入稳定层，每个测孔不少于3个测点净空收敛（侧墙挠曲）不少于1个监测断面每个断面不少于3个测点，布设在拱顶（隧顶）和两侧最宽处拱顶下沉（隧顶下沉）与净空收敛监测断面相同每个断面不少于1个测点，布设在拱顶（隧顶）轴线附近墙脚下沉与净空收敛监测断面相同每个断面不少于2个测点，布设在两侧墙脚衬砌（管片、洞身）表面应力（应变）与净空收敛监测断面相同每个断面不少于3个测点，布设在拱顶（隧顶）、拱腰（侧墙）、墙脚且结构受力较大的位置衬砌（管片、洞身）纵向差异沉降与净空收敛监测断面相同，断面间距不大于50m每个断面不少于2个测点，布设在两侧墙脚衬砌（管片、洞身）裂缝长度、宽度、角度有代表性的病害所在断面布设在裂缝最宽处裂缝错台量、变形缝错台量有代表性的病害所在断面布设在最大错台处，每个监测断面裂缝测点不少于2个，变形缝测点不少于3个接缝张开、错台量有代表性的病害所在断面或相邻接缝断面布设在接缝最大张开、错台处，每个监测断面接缝测点不少于3个监测项目监测断面监测点衬砌（管片、洞身）起层、剥落面积、深度有代表性的病害所在断面布设在起层、剥落中心渗漏水水量、水质有代表性的病害所在断面布设在渗漏水中心区隧底结构隆沉有代表性的病害所在断面测孔布设在隆沉最大处及两侧，测点在介质分层处或等间距布设水压力有代表性的病害所在断面布设在病害附近温度、相对湿度与净空收敛监测断面相同每个断面不少于1个测点，布设在隧道侧壁烟雾、火灾等不少于1个监测断面，断面间距不大于500m每个断面不少于1个测点，布设在隧道侧壁地震动不少于1个监测断面每个断面不少于1个测点，布设在隧道侧壁注：对于连拱隧道和单洞三车道及以上的大断面隧道，测点适当加密。A5仪器设备
