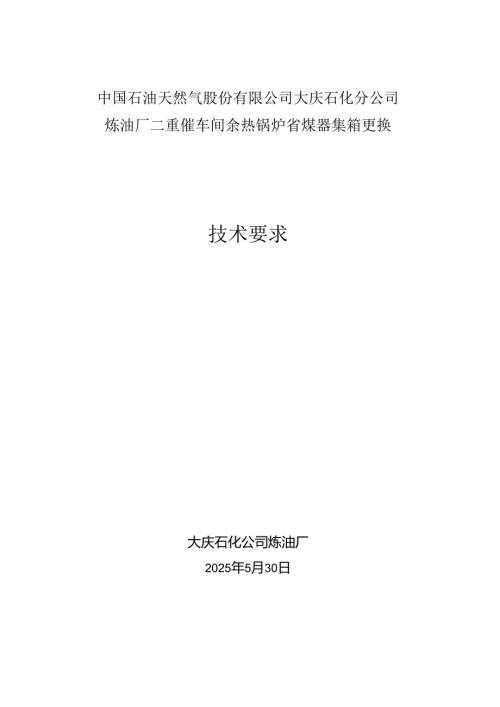

中国石油天然气股份有限公司大庆石化分公司炼油厂二重催车间余热锅炉省煤器集箱更换技术要求大庆石化公司炼油厂2025年5月30日会签页项目名称：炼油厂二重催1#、2#余热锅炉省煤器集箱更换表1:各专业会签表车间/机关科室会签人时间备注1、通用要求：1.1、本技术要求的使用范围，仅限于大庆石化公司炼油厂二重催车间余热锅炉低温省煤器入口集箱的订货。包括设备设计、制造、试验、验收和运输包装等方面的技术规范、要求。1. 2、本技术要求提出的标准是按照国家现行规范标准执行，并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术要求和有关最新国家及行业标准的成熟优质产品。1.3. 卖方所供的产品满足买方技术要求，并保证其产品技术先进、性能可靠、系统完整。1.4. 本技术要求所使用的标准为现行国家或行业标准，所使用的各种标准及规范对同一内容规定不一致时，按较高标准执行。1.5. 过渡管排污管座采用全焊透的焊接形式，现场三通部位需实际测量；2.1、 编制依据省煤器设计参数:项目单位高温省煤器(上)高温省煤器(下)低温省煤器烟气流量NmVh110000110000110000烟气进口温度400/烟气出口温度/170+10除盐水流量t/h3567.567.5介质压力MPa5.55.56.0介质进口温度/120介质出口温度/122许用压降Pa13302.2、 原则(1)、达到安全经济节能降耗。(2)、采用成熟可靠技术，满足锅炉长周期安全运行要求。(3)、满足锅炉安全技术监察规程(TSGG0001-2012)等标准及技术规范要求。(4)、依托原有设施，利用原有锅炉设备和结构，满足现场安装要求。2.3、 设计、制造执行标准 哈锅HG30.2000.067(G)； 哈锅HG2000-3473； JB/T6696-2006电站锅炉技术条件； GB10184-2006电站性能试验规程； JB/T3375-2002锅炉原材料入厂检验规则； JB/T16H-2006锅炉管子制造技术条件； JB/T1613-2006锅炉受压元件焊接技术条件； JB/T1612-2006锅炉水压试验技术条件； GB5310-2015高压锅炉用无缝钢管； NB/T47013.2-2015承压设备无损检测第2部分：射线检测； NB/T47013.5-2015承压设备无损检测第5部分：渗透检测； TSGG0001-2012锅炉安全技术监察规程；上述标准应按最新版本执行；按签合同之日的现行最新标准执行。3、技术要求3.1、设计要求3.1.K卖方负责集箱图纸的测绘及设计，最终施工图需经买方确认，买方有义务对卖方的设计文件保密，不外泄。3.1. 2、卖方负责集箱的现场测绘。3.L3、卖方负责集箱的设计：性能及结构设计；集箱强度计算；集箱给水流量的必要的核算；3.2、 制造要求3.2. K集箱技术要求：集箱按技术条件HG30-2000.067(G)制造和验收；角接和对接接头均采用氤弧焊接打底，电焊盖面； 集箱端盖对接焊缝应按JB/T4730.2进行100%射线探伤,质量不低于II级为合格,且照相质量的要求不低于AB级，或按JB/T4730.3进行100%超声检测，质量不低于I级为合格； 水压试验压力6.33Mpa； 水压试验后各端坡口按94-0430Vll加工； 管子接头角焊缝应按JB/T4730.4进行100%磁粉探伤，质量不低于I级为合格； 管子制作后校平直，直线度不超过h三m; 线性和角度的未标注公差按GB/T1804一般公差线性尺寸的未注公差c级精度执行。 集箱与接管焊缝采用全焊透结构形式焊接，整体使用寿命不低于15年。3.2.2、过渡管技术要求： 管子按技术条件HG30-2000.034(G)制造和验收； 角接和对接接头均采用氟弧焊接打底，电焊盖面； 水压试验压力6.33Mpa； 水压试验后各端坡口按94-0430Vll加工； 管子接头角焊缝应按JB/T4730.4进行100%磁粉探伤，质量不低于I级为合格;管子制作后校平直，直线度不超过线性和角度的未标注公差按GB/T1804一般公差线性尺寸的未注公差c级精度执行。接管处采用加强型接管座，按照火力发电厂汽水管道零件及部件典型设计2000版对应选取，焊缝采用全焊透结构形式，整体使用寿命不低于15年。3.3、 制造完成后，用风吹净管内存水。3.4、 管两端要采用机械加工方法加工坡口。3.5、 运输中所有管口要进行封口保护。4、供货范围序号名称规格型号材质单位数量备注1低温省煤器入口集箱图号：15017-105；筒体：159X12；L=2170mm;管座：38X4；L=210mm;其余尺寸及参数需现场测绘；20G；GB5310-2015;件22过渡管159X12/159X8；L=950mm;其余尺寸及参数需现场测绘；20G；GB5310-2015;件25、质量保证5.1、 卖方保证设备的设计、制造完全满足国家及行业有关标准、规范的要求，并应充分考虑当地环境条件和使用条件的影响。5.2、 卖方按IS09001要求对产品从原料采购、设备的设计、制造、包装、装卸、运输、售后服务每个环节进行质量控制。5.3、 设备用材应采用能满足其使用条件的优质材料，锅炉管的采购必须是卖方合格供应商范围之内的厂家，原材料入厂后要按有关标准要求复检合格后方可投入生产，零部件的选择应以技术先进、成熟可靠、安全耐用为基本原则。严禁采用国家公布的淘汰产品和技术。5.4、 卖方应采用先进的制造工艺进行制造。5. 5、质保期为设备投入运行后12个月或到货后18个月以先到为准。5.6、 卖方保证在合同规定的质量保证期内，对因所提供设备的工艺、制造等所有卖方原因造成的设备损坏全部由卖方无偿供货、更换或维修。由于买方原因造成的问题，卖方也应及时帮助处理。5.7、 卖方应提供施工现场安装说明、注意事项。5.8、 严格按合同交货期安排生产，确保按期交货。5.9、 卖方保证所有外购件均为全优的，一经发现质量问题随时无偿更换。6、售后服务及培训6.1、 保证为用户提供优质售前售后服务，产品在保质内，发现质量问题，在接到用户通知后2小时内做出答复，如需现场解决保证24小时内派出技术服务人员，做到故障不排除或做出结论意见前不撤离现场,买方不因此支付服务费用。6.2、 所提供的设备和产品，愿意接受买方监造或随时检查。在交付产品时，派出技术服务人员参加开箱验收，指导设备的安装调试，直至设备正常运转。6.3、 超过质保期的产品，卖方有义务提供维修配件，并按买方要求做好维修服务工作，配件及服务费用由双方协商确定。6.4、 现场服务人员应是得到卖方法人的充分授权的合格技术人员，有能力、有权力处理现场发生的任何技术和商务问题。如卖方委托买方进行处理，卖方应出具委托书并承担相应的经济责任。卖方对其现场服务人员的一切行为负全部责任。6.5、 为使设备能正常运行，卖方有责任提供相应的技术培训。培训内容应满足设备运行及维保、检修等方面的要求，且与工程进度相一致。7、监造、检验和性能验收7.1 概述7.1, K本条款用于合同执行期间对卖方所提供的设备进行监造、检查和性能验收试验，确保卖方所提供的设备符合设计及相关技术规定和本技术要求。7.2, 2,买方有权向卖方提出到制造场地进行制造过程中的监造或检查，卖方有义务提供相应的便利条件。买方的监造或检查行为并不解除卖方在合同中所承担的责任。7.2 卖方自检7.2.1, 2.K卖方自检是质量控制的一个重要组成部分。卖方需严格进行厂内各生产环节的检查和试验。提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。7.2.2, 检验的范围包括原材料和元器件的进厂、部件的加工、组装、试验、出厂试验。7.2.3, 检验的结果要满足设计要求，如有不符之处或达不到标准要求，卖方应采取措施处理直至满足要求，同时向买方提交不一致性报告。卖方发生重大质量问题时应将情况及时通知买方。7.2.4, 卖方试验的所有费用包括在合同总价中。7.2.5, 卖方试验内容应满足设计文件及相关规范、标准的要求。7.3性能验收试验7. 3.1、性能验收试验的目的为了检验合同设备的所有性能是否符合设计及工艺要求。7.3. 2、性能验收试验的地点为买方现场。7. 3.3、性能验收试验的标准按相关标准规程的要求执行。8、技术资料及交付进度8. 1、一般要求9.1. K卖方提供的资料使用国家法定单位制即国标单位制，语言为中文。资料的组织结构清晰、逻辑性强。资料内容应准确、一致、清晰、完整、满足工程要求。9.1.2, 卖方提交的资料应及时充分，满足工程进度要求。9.1.3, 对于其他未列入合同技术资料清单，确是工程所必需的文件和资料，一经发现，卖方也将及时免费提供。9.2、 技术资料9.2. K产品质量证明书：包括原材料质量合格证、材料复验报告、产品合格证、制造监检证书、制造过程质量检查报告、各类检验报告、竣工图等。至少1份原件。10、包装、装卸、运输和储存10.K卖方所供设备部件，除特殊部件外，均按照上述技术标准及规范和有关包装的技术条件进行。根据不同货物的特性和要求，采取措施，如对设备进行妥善的油漆或其他有效的防腐处理，并使用坚固的包装箱包装，防止雨雪、受潮、生锈、腐蚀、受震及机械和化学作用引起的损坏，所有管口要用塑料端盖密封。10.2、 每个包装箱内均应有装箱清单。所有包装应能保证运输过程中产品不受损、遗失，并应适合户外放置且应能保证露天放置时间不小于一年。包装箱侧面以不褪色涂料标注发货标识：设备合同号、出厂编号、设备名称、装箱清单、箱号/总箱数、毛重/净重、外型尺寸、至U站/发站、发货人/收货人、吊装点等。10.3、 运输：汽车运输，交货地点：买方指定地点。货物到达目的地后，双方组织对货物的宏观及规格、数量、材质、装箱清单等资料进行验收，发现不符，由双方代表确认卖方责任后由卖方处理解决，其它协商解决。11、交货期：5日。
