城市道路清扫面积测算方法（修订征求意见稿）.docx

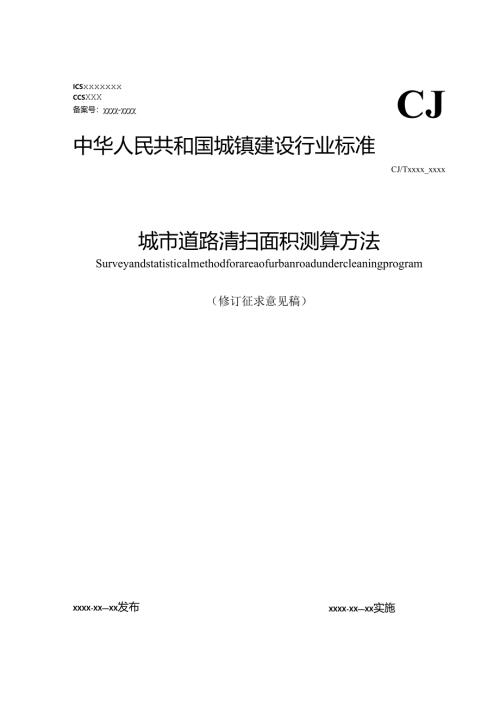

ICSxxxxxxxCCSXXX备案号：-CJ中华人民共和国城镇建设行业标准CJ/Txxxx_xxxx城市道路清扫面积测算方法Surveyandstatisticalmethodforareaofurbanroadundercleaningprogram（修订征求意见稿）XXXX-XXXX实施XXXX-XXXX发布中华人民共和国住房和城乡建设部发布前言II1 范围12规范性引用文件13术语和定义14总体要求25技术要求21.1 测量值31.2 道路清扫长度31.3 道路清扫宽度31.4 道路分段36测量方法及设备36.1 测量方法36.2 测量设备46.3 测量安全47计算与统计47.1 计算方法47.2 统计方法47.3 数据处理58现场记录与资料整理68.1 现场记录68.2 资料整理6附录A（规范性附录）道路分段计算7附录B（资料性附录）现场测量作业记录表10附录B（资料性附录）XX市XX区城市道路清扫保洁分段信息统计表13附录D（资料性附录）XX市XX区城市道路公共设施清扫保洁统计表12本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替CJ/T277-2008城市道路清扫面积测算方法。本文件与CJ/T277-2008相比,主要技术变化如下：新增了范围内容“农村道路可以参照执行”，调整了术语和定义范围、规范性引用文件；修改了“要求”，将要求调整为“总体要求”和“技术要求”两个章节；调整了“测量方法”与“测量设备”为一章“测量方法及设备”；调整了“计算与统计”，将特殊路段的计算部分作为规范性附录“道路人工测量要求”。本文件由住房和城乡建设部标准定额研究所提出。本文件由住房和城乡建设部市容环境卫生标准化技术委员会归口。本文件起草单位：武汉市城市管理技术研究中心本文件主要起草人：本次为第一次修订。城市道路清扫面积测算方法1范围本文件规定了城市道路清扫面积测算方法的术语和定义、总体要求、技术要求、测量方法及设备、计算与统计、现场记录与资料整理等。本文件适用于城市道路的清扫保洁面积测算和统计，城市道路附属设施及其范围内公共设施的清扫、保洁面积的测算可参照使用。农村道路可以参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中注日期的引用文件,仅该日期对应的版本适用于本文件；不标注日期的引用文件，其最新版本（包括所有的修改版）适用于本文件。GB/T79301:5001:10001:2000地形图航空摄影测量内业规范GB/T79311:5001:10001:2000地形图航空摄影测量外业规范GB/T11463电子测量仪器可靠性试验GB/T18314全球定位系统（GPS）测量规范GB/T18316数字测绘成果质量检查与验收GB/T24356测绘成果质量检查与验收GB/T39616卫星导航定位基准站网络实时动态测量（RTK）规范GB42590民用无人驾驶航空器系统安全要求GB50026工程测量标准CH/T1054无人机航空摄影成果质量检查与验收CH8016全球定位系统（GPS）测量型接收机检定规程CJJ/T8城市测量规范CJJ/T73卫星定位城市测量技术标准JJG100全站型电子速测仪检定规程JJG703光电测距仪检定规程QB/T2443钢卷尺3术语和定义下列术语和定义适用于本文件。3.1快速路expressway城市道路中设有中央分隔带，单向设置不应少于两条车道，全部采用立体交叉与控制出入和出入口间距，设有配套的交通安全与管理设施，供车辆连续通行的道路。3.2主干路mainroad连接城市各分区的干路，以交通功能为主。3.3次干路SeCondarymainroad承担主干路与各分区之间的交通集散作用，兼有服务功能。3.4支路Byroad与居住区、工业区、交通设施等内部道路相连接，解决局部地区交通，以服务功能为主。3.5交通护栏Trafficbarriers交通护栏是设置在路肩外侧、交通分隔带以及人行道路牙等位置的一种交通安全设施。3.6有轨电车通道TramWay有轨电车是一种公共交通工具，亦称路面电车或简称电道路。用于有轨电车通行的专门道路。3.7路缘石concretecurb设在路面与其他构造物之间的标石，常用于城市道路的分隔带与路面之间、人行道与路面之间、行车道右侧边缘或路肩外侧边缘，是道路附属设施中的重要组成部分。3.8港湾式停靠站harbor-stylestops在道路车行道外侧，采用局部拓宽车行道路面积的公共交通停靠站。3.9防护墙Protectivewalls用水泥浇灌的起安全防护的墙体。一般设置在高架桥和快速路两边，预防交通事故直接从高架掉下来。4总体要求4.1 城市道路清扫面积宜包含包括车行道、非机动车道、人行道、路缘石、分隔设施以及分隔设施间隙的面积，以及纳入的城市道路清扫保洁范围的附属设施和公共设施。4.2 城市道路附属设施包括人行过街天桥、人行过街地下通道等，纳入城市道路清扫面积时宜按照面积计算。4.3 城市道路公共设施包括垃圾容器等环境卫生类公共设施；公共交通候车亭，电子公交站牌、导向牌、指示铭牌等，公共交通站牌、停车场计费表、路名牌等，交通标杆、路灯杆、电杆等，机动、非机动交通隔离带等道路交通类公共设施；书报亭、售货亭、电话亭、邮筒/箱、公共信息公示栏、非机动车停放点等公共服务类公共设施；电力、通讯控制箱等，人行道栏杆、围栏等，人行道树穴盖板等其他类公共设施，纳入城市道路清扫面积时宜按照个数或面积计算。4.4 城市道路清扫面积应按行政区属范围、交叉路口或路面宽度等进行分段测量和统计，分段宜以交叉路口、行政区界限、道路起点、道路终点为路段的起止点。4.5 测量前应制定测量方案，包括测量时间、测量周期、测量范围、测量仪器和测量人员。测量人员应经过培训，户外测量时应做好安全和防护工作。4.6 道路测量前应制定测量方案，测量过程应符合GB50026和CJJ/T8的规定。4.7 测量和统计数据应真实、有效，应仅用于城市道路清扫面积计算。4.8 数据终端宜具备对接能力，远程数据传输应符合相关标准的规定。5技术要求5.1 测量值5.1.1 长度和宽度单位为米（m）,小数点后面保留一位有效数字。5.1.2 面积单位为平方米（H?）,小数点后面保留一位有效数字。5.1.3 各类测量值的允许偏差不超过±1%。5.2 道路清扫长度5.2.1 机动车道长度按道路中心线长度计。5.2.2 慢车道、非机动车道长度按车道中心线的长度计。5.2.3 人行道的长度按人行道中心张长度计。5.2.4 道路附属设施长度按附属设施中心线长度计。5.3 道路清扫宽度5.3.1 人行道宽度按道路一侧建构筑物基脚线至人行道路缘石内缘线的距离计。5.3.2 非机动车道宽度按人行道路缘石内缘线至非机动车道与机动车道的分隔线中心点之间的宽度计。采用绿化带、隔离墩或其他构筑物分隔的，应以人行道路缘石内缘线至构筑物同侧基脚线之间的宽度。5.3.3 分隔设施宽度指车道等两侧起分隔作用的绿化带、交通护栏、隔离墩等设施的宽度。绿化分隔设施宽度应包含两侧围护设施边缘的宽度。5.4 道路分段5.4.1 宜以交叉路口、行政区界限、道路起点、道路终点为路段分段的起止标志点，宜自西向东，自北向南设定分段道路的起止点。5.4.2 低等级道路在与高等级道路交汇时，低等级道路应当分段，保证较高等级道路的完整性。5.4.3 特别地段处理a）桥梁：包括跨江跨河桥梁、跨街人行天桥以及立交桥，桥梁引桥的起、止点（与连通道路交接处）为测量起点和终点。b）隧道：包括地下车行道和地下人行通道，隧道引道的起、止点（与连通道路交接处）为测量起点和终点。c）广场游园：包括街头广场、街心花园、街头游园等，其面积应单独测量、统计，其外侧人行道（兼作道路人行道）应计入城市道路清扫面积范围。d）环岛：交通环岛、绿化岛应按其几何形状测量其外缘间的间距，面积应单独测量、统计。e）步行街：步行街长度按道路中线确定，面积应单独测量，按人行道面积统计。f）高架桥：包括隔音板、防护墙、分隔带、匝道，高架桥的起、止点（与连通道路交接处）为测量起点和终点，宜并入城市道路面积进行统计。g）快速公交系统即BRT,其面积不单列统计，而是将系统内各主要组成部分分拆，并分别计入车行道面积、人行道面积、人行地下隧道面积和人行天桥面积。6测量方法及设备6.1 测量方法6.1.1 图解法：可根据现状地图或卫星图片，测算出道路的长、宽等计算项，从而计算出道路清扫保洁面积。6.1.2 简易测量法：可采用卷尺、测距仪等仪器，测量出道路的长、宽等计算项，从而计算出道路清扫保洁面积。6.1.3 仪器测量法：可采用全球定位系统、全站仪、测距仪等仪器，测量出道路的长、宽度及坐标等计算项从而计算出道路清扫保洁面积。6.1.4 空中摄影法：宜利用空中测量拍摄技术（飞机、无人机、卫星等）通过测量和分析航拍数据，进而获取图像中物体的长、宽等信息，从而计算出道路清扫保洁面积。6.2 测量设备根据测量方法、场地、工作量和环境，可选择GPS手持机、全站仪、测距仪、卷尺、比例尺等。测量仪器设备应满足以下要求：a）电子设备应符合GBT11463要求。b）全站仪应符合JJG100要求。c）全球定位系统应符合GB/T18314、CH8016要求。d）测距仪应符合JJG703要求。e）钢卷尺应符合QB/T2443要求。f）无人机应符合GB42590、GB/T39616要求。6.3 测量安全a）作业开始前应按规定佩戴安全防护用品。b）道路上作业应遵守交通规则，穿警示服，设置警示墩，注意观察来往车辆，防止交通事故。c）电力设备附近作业时，应避免离电力线路过近，互相提示注意安全，严禁使用金属工具在雷雨天或在高压线，电力设备环境下作业。d）遇暴雨，雷电，酷暑，高寒等恶劣天气，应采取有效防护措施，防雷击，中暑，冻伤等人身伤害，必要时及时停止作业。7计算与统计7.1 计算方法7.1.1 基本计算方法按式（1）计算：S=LD（1）式中：S面积，而；L长度，m；D宽，m。7.1.2 分段计算方法路幅和结构较复杂或不规则的地段应按式（2）计算：nSr=ZLiDi（2）/=1式中：S1面积，Itf;Li第i次测量的长度，m；Di第i次测量的宽度，mo7.1.3 坐标解析法坐标法是一种利用平面直角坐标系取得界址点坐标，按下列公式计算图形面积的方法。适用于任何能获取界址点坐标的道路面积计算。按式（3）计算：nnSr=1/2ZXi（匕+1-Kt）或Sr=l2gYi（Xi+1-Xi-1）（3）i=li=l式中：Sr面积，m2o7.2 统计方法7.2.1 清扫面积的统计a）城市道路清扫总面积包括车行道、非机动车道、人行道、分隔设施（不应包含绿化分隔设施的面积）、隔离设施间隙、附属设施的面积之和（见图1）；此外，道路公共设施个数或面积也应计入城市道路清扫总面积。按式（4）计算总面积。,人行道机动研机动车超公共谢6非机动工道f三公共设施分Nl慢
