钢管拱加工施工方案.docx

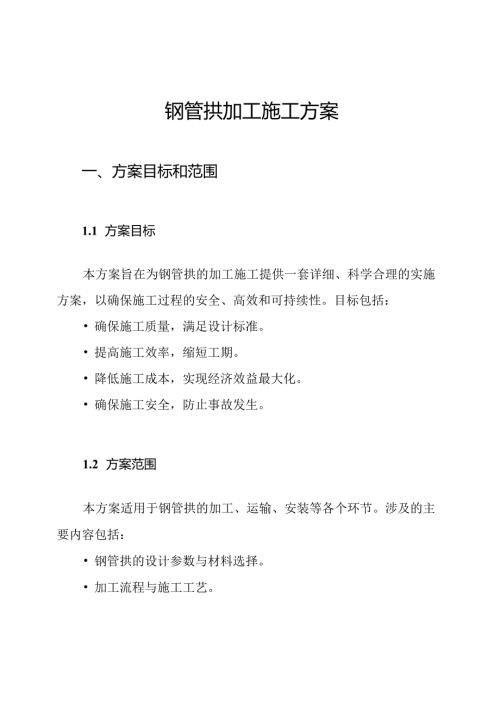

钢管拱加工施工方案一、方案目标和范围1.1 方案目标本方案旨在为钢管拱的加工施工提供一套详细、科学合理的实施方案，以确保施工过程的安全、高效和可持续性。目标包括： 确保施工质量，满足设计标准。 提高施工效率，缩短工期。 降低施工成本，实现经济效益最大化。 确保施工安全，防止事故发生。1.2 方案范围本方案适用于钢管拱的加工、运输、安装等各个环节。涉及的主要内容包括： 钢管拱的设计参数与材料选择。 加工流程与施工工艺。 安全管理与环保措施。 施工进度计划及资源配置。二、组织现状与需求分析2.1 组织现状经过对当前施工单位的调研，发现以下现状：- 施工人员技术水平参差不齐，部分人员缺乏专业培训。- 现有设备陈旧，影响了加工效率。- 施工现场管理松散，安全隐患较多。- 成本控制不严，导致资源浪费。2.2 需求分析为满足施工目标，需解决以下问题：- 提升技术人员的专业素质与技能水平。- 更新和维护施工设备，确保加工精度。- 加强现场管理，确保施工安全。- 进行有效的成本控制，提高经济效益。三、实施步骤与操作指南3.1设计参数与材料选择 钢管规格：根据设计要求，选用直径为219mm、壁厚为6mm的钢管。 材料标准：选用Q235B钢材，符合国家标准GB/T700-2006o 拱形设计：根据工程需要，确定拱高、跨度及拱形曲线。3.2 加工流程1 .材料准备：检查钢管质量，合格后进行下料。-下料长度应根据设计要求，误差控制在±5mm内。2 .焊接加工：采用气体保护焊（MlG焊）技术，确保焊缝质量。焊接前需清理焊接表面，去除油污、锈蚀等杂质。3 .成型加工：4 使用数控弯管机进行钢管弯曲，弯曲半径应符合设计要求。5 成型后，进行焊接检查，确保焊缝无缺陷。3.3 施工工艺-运输准备：- 采用专业运输工具，确保运输过程中的安全与稳定。- 运输前对钢管进行加固，防止在运输中发生变形。- 现场安装：1 .基础处理：-确保基础平整、稳固，达到设计要求。2 .钢管安装：-使用吊装设备，将钢管准确安装到位。-安装过程中需检查钢管的垂直度与水平度，误差控制在±2mm3 .焊接固定：-焊接时采用同样的气体保护焊技术，保证焊接强度。3.4 安全管理与环保措施-安全管理：-施工前进行安全培训，确保所有施工人员了解安全操作规程。-在施工现场设置安全警示标志，确保施工区域的安全。-环保措施：-垃圾及时清理，保持施工现场整洁。-使用环保材料，减少施工对环境的影响。3.5 进度计划与资源配置- 施工进度计划：- 施工周期预计为60天，具体阶段划分如下：- 材料准备：10天- 加工制作:20天- 现场安装：20天- 质量验收：10天- 资源配置：- 配备专业技术人员10名，管理人员5名，施工人员20名。- 施工设备包括弯管机、焊机、吊车等，确保设备齐全且处于良好状态。四、方案文档与数据支持4.1 预算与成本控制- 材料费用：- 钢管单价：3000元/吨，预计用量：20吨，材料费用为60000JLo- 人工费用：- 技术人员：5000元/月，管理人员：6000元/月,施工人员：3000元/月，预计人工费用为50000元。- 设备费用：- 设备租赁费用预计为20000元。4.2 经济效益分析-通过优化施工流程，预计在施工效率上提升30%,从而降低人工及时间成本。-通过严格的成本控制，预计整体施工费用可控制在15万元以内。4.3 质量:验收标准-按照国家标准GB/T801-2008进行质量验收，确保焊缝强度、尺寸精度等符合设计要求。五、总结与展望本方案为钢管拱的加工施工提供了一套系统、详细的实施方案,涵盖了从设计、加工到施工的各个环节。通过严格的管理和科学的流程设计，旨在提高施工的安全性、效率和经济效益。希望通过本方案的实施，能够为后续项目提供借鉴和参考，推动工程建设的持续发展。本方案自发布之日起生效，相关细则及调整由项目管理部门负责解释和完善。
