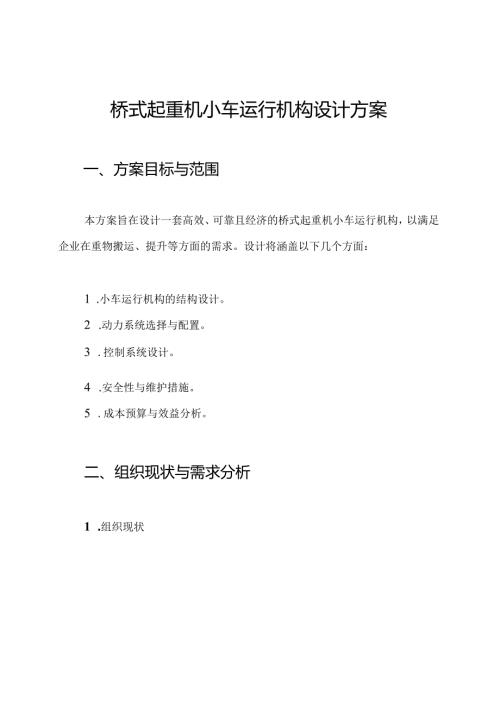

桥式起重机小车运行机构设计方案.docx

桥式起重机小车运行机构设计方案一、方案目标与范围本方案旨在设计一套高效、可靠且经济的桥式起重机小车运行机构，以满足企业在重物搬运、提升等方面的需求。设计将涵盖以下几个方面：1 .小车运行机构的结构设计。2 .动力系统选择与配置。3 .控制系统设计。4 .安全性与维护措施。5 .成本预算与效益分析。二、组织现状与需求分析1 .组织现状目前，企业在重物搬运方面主要依赖于人工和传统的机械设备,效率低且成本高。随着生产规模的扩大，现有的设备已无法满足日益增长的搬运需求。2 .需求分析通过对现有搬运流程及设备的分析，主要需求包括：- 提升效率：希望小车运行机构能够实现快速搬运，减少工时。- 安全性：需确保在运行过程中不会发生意外，保障员工安全。- 适应性：能够适应不同类型的货物及工况。- 成本控制：在满足性能要求的前提下，控制设备投资和运营成本。三、详细实施步骤与操作指南L小车运行机构结构设计- 负载能力：小车需能承载2-10吨的负载。- 运行速度：设计速度为0-20mmin,适应不同的工作需求。- 轨道类型：采用标准的I型钢轨道，轨道宽度为200mm,轨距为1200mmo1.2结构方案小车的主要结构包括：- 底盘：采用高强度钢板焊接，厚度10mm,确保承载能力。- 轮子：采用聚氨酯材料制成，直径为200mm,具有良好的耐磨性和减震性。- 动力系统：选用交流电机，功率5.5kW,转速1500rmin,配合减速机实现低速高扭矩输出。2.动力系统配置根据负载和运行速度要求，选用一台5.5kW的三相交流电机,具有以下特点：-效率高：能效等级为IE3,降低能耗。-维护简单：结构简单，易于日常维护。2.2控制系统采用变频器控制电机速度，实现精确的速度调节和起停控制。控制系统还需配备紧急停止按钮和远程控制功能，确保安全性。3 .安全性与维护措施3.1 安全措施- 过载保护：装配负载传感器，超载时自动停机。- 防滑设计：轮胎采用防滑设计，确保小车在斜坡或湿滑条件下的稳定性。- 安全警示：在小车和轨道周围设置警示标志，提醒操作人员注意安全。3.2 维护计划- 每月进行一次全面检查，包括电机、传动系统和轨道的磨损情况。- 每半年进行一次润滑保养，确保运行顺畅。- 记录维护情况，以便后期分析与改进。4 .成本预算与效益分析4.1 成本预算- 设备采购成本：小车及相关设备预计总费用为30万元。- 安装与调试费用：预计费用为5万元。- 维护费用：年维护费用预计为1万元。4.2 效益分析-生产效率提升：预计搬运效率提高50%,年可节约人工成本-安全性提升：减少因重物搬运造成的安全事故，降低了潜在的损失风险。-投资回报率：预计在2年内回本，后续将实现持续盈利。四、总结本桥式起重机小车运行机构设计方案通过对组织现状与需求的分析，提出了合理的结构设计和动力配置，确保小车在安全性、效率和经济性上的最佳平衡。希望通过实施本方案，能够有效提升企业的生产能力，降低运营成本，实现经济效益与安全性的双重提升。如有进一步需求或细节调整，欢迎随时沟通。
