安徽省畜禽层叠养殖成套设备技术与验收规范（征.docx

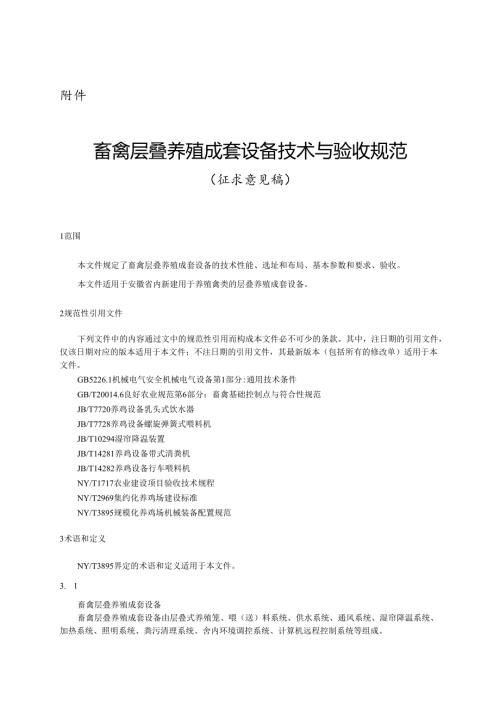

附件畜禽层叠养殖成套设备技术与验收规范（征求意见稿）1范围本文件规定了畜禽层叠养殖成套设备的技术性能、选址和布局、基本参数和要求、验收。本文件适用于安徽省内新建用于养殖禽类的层叠养殖成套设备。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB5226.1机械电气安全机械电气设备第1部分:通用技术条件GB/T20014.6良好农业规范第6部分：畜禽基础控制点与符合性规范JB/T7720养鸡设备乳头式饮水器JB/T7728养鸡设备螺旋弹簧式喂料机JB/T10294湿帘降温装置JB/T14281养鸡设备带式清粪机JB/T14282养鸡设备行车喂料机NY/T1717农业建设项目验收技术规程NY/T2969集约化养鸡场建设标准NY/T3895规模化养鸡场机械装备配置规范3术语和定义NY/T3895界定的术语和定义适用于本文件。3. 1畜禽层叠养殖成套设备畜禽层叠养殖成套设备由层叠式养殖笼、喂（送）料系统、供水系统、通风系统、湿帘降温系统、加热系统、照明系统、粪污清理系统、舍内环境调控系统、计算机远程控制系统等组成。4技术性能3.1 外观和安装要求铸铁件不得有缩孔、砂眼等缺陷；焊接件应牢固不得有虚焊、烧伤现象；镀锌层及油漆不得有漏镀、漏漆、起皮、剥落现象；紧固件应镀锌处理；塑料件或注塑件，应表面光滑，无飞边，无毛刺。3.1.1 同一批相同零件无明显色差。3.1.2 所有零部件要求耐酸、耐碱、耐腐蚀。3.1.3 各零部件安装牢固，布置整齐；钢丝绳排列整齐，连接牢固。3.1.4 笼和笼架所用材料强度应能满足本文件按提出的各项要求，笼底网的永久变形量不大于4mmO3.1.5 笼门开闭装置应保证不跑禽，底网滚蛋部位不应出现滞蛋及破蛋。3.1.6 料线、水线要调水平。3.1.7 喂料用的绞龙预紧合适(最好预紧0.7%)。3.1.8 控制系统安装牢固，安装处不能有漏雨漏水现象、附近不应有可能造成喷水的设施。3.1.9 所有的电缆接头处要用接线盒或用绝缘胶带缠牢保护，接地牢固可靠。4. 2安全性要求4.1.1 电源线应符合GB5226.1的规定。4.1.2 供电要求：三相四线制(三根相线、中线)380V(a.c)±10%220V(a.c)±10%,50Hzo4.1.3 防栖线与料管或水管间绝缘电阻应10MQ,500V(d.c)。4.1.4 各相导线对机壳或地的绝缘电阻应2MQ,500V(a.c)o4.1.5 防栖电击器。绝缘性能：导线对地绝缘电阻100MQ,500V(a.c)0介质耐压：2500V(a.c),1mA,1mino短路电流：强击端7mA±2mA;弱击端2.5mA±lmA。4.1.6 控制系统的各控制回路均具有自动/停止/手动功能;各控制回路均具有工作状态指示功能。各控制回路均具有短路、缺相及过载保护功能。4.1.7 与禽只或人接触金属件的锐边要倒钝或卷边处理，不应对禽只或人员造成伤害。4.1.8 齿轮、链条等外露运动部件应加防护罩和提醒标识。4.3 喂(送)料系统4.3.1 螺旋弹簧式喂料机应符合JB/T7728的要求,行车式喂料机应符合JB/T14282的要求。4.3.2 料箱的结构应保证饲料均匀流出，不发生饲料架空现象。4.3.3 料箱应有缺料保护和料盘料满停止供料功能。4.3.4 落料口应有调整落料速度的功能。4.3.5 单条料线喂料生产率：460kgho4.3.6 喂食盘（槽）应采用无毒材料制成。4.4 供水系统4.4.1 饮水系统应有流量计量、过滤、加药功能。4.4.2 各条水线高低调整方便、灵活，最大升降高度500mm04.4.3 各水路管道安装牢固，无滴、漏水现象；各乳头饮水器无堵塞现象，水压调整方便准确，水压指示明显，调压范围为20mm40Omm高水柱。饮水系统和各水路可单独反冲。4.4.4 乳头式饮水器应符合JB/T7720的要求。单个乳头饮水器出水量20mlmin（水压25mm100mm高水柱时），30mlmin（水压100mm300mm高水柱时）。4.4.5 调整水线到压力范围,乳头饮水器每滴水的间隔时间15mi11o4.4.6 乳头饮水器静态不动时IOh内不得漏水。1.1 5通风系统1.1.1 风口调节系统有小窗开启角度和进气方向控制的功能。1.1.2 系统应具有自动和手动开启装置。在自动控制开启时，调整行程开关位置使之满足小窗风门开启角度的要求,并具有最大位和最小位（关）保护开关。1.1.3 各小窗应安装牢固，安装高度应一致。误差S50mm（钢丝绳传动）或误差S15mm（连杆传动）。小窗开口全开时，风门与水平面夹角aS8。各小窗同时开启时开口向上，各小窗开启角度偏差32。4.6 加热系统4.6.1 根据养殖场本地便利的燃料和环保的要求，可选择燃煤、燃油、天然气、液化气、生物质和电加热等类型的加热炉。加热功率应按不小于0.3kWtf的要求配备加热设备，保证全年养殖动物成长所需的温度。加热炉根据所需的温度可自动控制开始或停止加热。4.7 清粪系统4.7.1 应有自动将禽类日常排泄的粪便等废弃物从禽舍内收集并输送到鸡舍或集中处理区的输送机械装备。4.7.2 带式清粪机应符合JB/T14281的规定。4.7.3 出粪高度70mm04.8 照明系统4.8.1 在人工光照下，每24h至少应有6h的黑暗时间。4.8.2 同一禽舍里的光照强度应一致。4.8.3 应有禽舍光照方式、强度的记录，这些方式应经畜牧专家确认。4.8.4 鸡采食处和饮水处的光照强度5IX25lo4.8.5 人员活动区域的光照强度20lx。4. 9湿帘降温系统湿帘降温装置应符合JB/T10294的规定。4.10 舍内环境调控系统4.10.1 显示面板功能：电源接通Imin后，显示屏上字符不得缺笔画，显示清晰。4.10.2 温度控制功能：测量范围：2oC0°C;精度：1；分辨率：0.1；设定温度范围：835。禽舍环境控制器根据温度优先级设定，控制通风、加热、湿帘、高低温报警和风帘口动作。4.10.3 湿度控制功能：测量范围：30%RH99%RH;精度：5%RH；分辨率：1%RH；设定湿度范围：45%RH75%RH0控制器根据湿度优先级设定，控制通风、湿帘、风帘口和高湿报警的功能。4.10.4 光照控制功能：根据设定时间的参数，禽舍环境控制器自动控制光照，渐明开启和渐灭关闭的功能。4.10.5 应有对尘埃和有害气体监测和报警的功能，在尘埃或有害气体超过限值时，应能通过系统自动控制通风系统对室内空气进行调节。限值参数应符合表2的规定。表1尘埃含量和有害气体浓度尘埃含量(mgm3)有害气体浓度CO2,%NH4,mLm3H2S,mLm3<5<0.20<13<34.10.6 具有停电报警功能。4.10.7 具有饲养信息记录功能。4.11 计算机终端控制及远程中心功能4.11.1 控制禽舍环境控制器的设定(高级设定除外)：在计算机终端，巡显各禽舍环境控制器的实时状态，修改禽舍环境控制器的设定参数的功能。4.11.2 历史记录功能：对温湿度参数、光照、供水和报警的历史记录进行存储和打印。4.11.3 自动应答远程控制中心的命令功能：通过INTERNET网络通讯，提供禽舍环境控制器的实时状态和历史记录，当禽舍环境控制器报警时，计算机终端显示报警。4.11.4 远程网络监视系统收集各基地的禽舍环境控制器的数据有：设定和测量的温度、湿度、通风状态和级别、禽群批号、生长天数、报警状态。4.11.5 远程网络监视系统收集控制器的历史数据：温度、湿度设定和测量参数。5选址和布局符合NY/T2969、GB/T20014.6的规定。6基本参数和要求表2基本参数和要求序号项目参数和要求1技术性能满足本文件4.14.11的要求2单舍存栏量5000只3笼架饲养层数3层4滚蛋间隙5260mm5活动空间高度450mm6单只鸡占有笼床面积蛋鸡380cm2,肉鸡350cm27镀锌层厚度热浸锌层厚度应不小于40m,热镀锌层厚度应不小于19m,其他防腐工艺锌层厚度应不小于19m8笼架组件尺寸底网丝直径1.85mm,前顶网丝直径2mm,隔网丝直径1.85mm,笼架横梁钢板厚度1.0,笼架竖（斜）钢板厚度1.5mm9笼网焊点拉力294N7验收7.1 验收检验内容包括：禽舍建设完成情况（类型、栋数及面积）、禽舍基本参数（包括各系统的组成，禽舍高度，笼架层数、长度、数量，清粪带类型和数量等）；构件参数和要求（笼架组件尺寸、湿帘面积，风机功率和数量，镀锌层厚度等）；安装质量；材料清单、材料规格、材料材质单、使用说明书和工程施工图、竣工图等。7.2 验收程序、验收组织与人员构成、检验项目、验收方法与验收规则应符合NY/T1717等国家现行标准的规定。
