地下室、屋面CGP强粘高分子防水卷材施工方案...docx

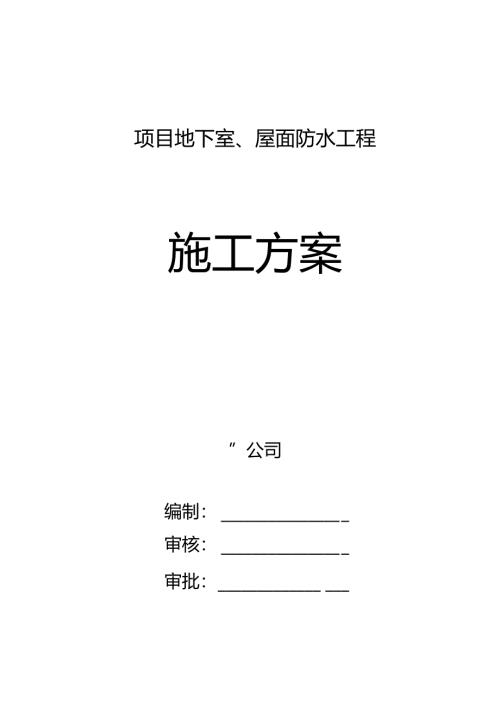

项目地下室、屋面防水工程施工方案”公司编制：审核：审批：二O一四年七月八日目录一、编制依据3二、工程概况3三、施工组织机构4四、物资设备计划6五、施工进度计划9六、地下室防水施工技术措施10（一）地下室底板防水施工10（二）地下室侧壁防水施工14（三）地下室顶板防水施工19七、屋面防水施工技术措施24八、成品保护28九、工期保证措施29十、质量保证措施31H-一、安全文明施工措施37一、编制依据本工程方案编制的主要依据为“”项目设计图纸、施工组织设计；建设部现行规范、规程及成都市有关规程。主要规范及规程如下：（一）地下防水工程质量验收规范（GB50208-2011）（二）地下工程防水技术规范（GB50108-2008）（三）建筑工程施工质量验收统一标准（GBJ50300-2013）（四）地下建筑防水构造（国家建筑标准设计图纸02J301）（五）根据设计图纸、图集及业主对工程质量要求进行编制二、工程概况“”项目，位于成都市。总用地面积tf,总建筑面积为m2o本工程总平面尺寸约为“二主要由“”部分组成。本工程地下室、屋面面积约m2,地下室及屋面防水工程由成都桂湖防水保温工程有限公司承接施工，该工程工程量大、工期紧，应紧密配合土建施工单位的施工。其防水主要做法如下：防水部位防水做法地下室底板（1） 地基处理（2） 100厚C20细石混凝土垫层（3） 2mm厚CGP强粘高分子防水卷材（双面粘）施工班子人员配备表序号姓名职务职称在工程中担任工作1*项目经理助理工程师项目经理2*技术负责人工程师技术负责人3*质检员质检员4*安全员安全员5*工程负责人项目副经理6*防水工班组长7*防水工施工员8*防水工施工员9*防水工施工员10*防水工施工员11*防水工施工员12*防水工施工员13*防水工施工员14*防水工施工员15*防水工施工员施工组织机构:四、物资设备计划4.1预估材料计划表序号材料名称规格型号材质要求单位数量备注1JS防水涂膜I合格T按实际面积计算止水拉杆JS处理2水泥基渗透结晶型防水涂料合格T按实际面积计算变形缝处理3CGP强粘高分子防水卷材2.OWPSII合格m2按实际面积计算4CGP强粘高分子防水卷材2.OWPDII合格m2按实际面积计算4. 2材料性能指标1、2mm厚CGP强粘高分子防水卷材（单面粘）性能指标（根据GB/T23457-2009规范）:序号检测项目单位技术要求实测结果单项结论1耐热性/70°C/无位移、流淌、滴落无位移、流淌、滴落符合2低温柔性/-25/无裂纹无裂纹符合3不透水性/0.3MPa,120min/不透水不透水符合4拉伸性能拉力纵向N50mm2200268符合横向N50mm22002985最大拉力时伸长率纵向%150157符合横向%1501722、2mm厚CGP强粘高分子防水卷材（双面粘）性能指标（根据GB/T23457-2009规范）:序号检测项目单位技术要求实测结果单项结论1耐热性/70°C/无位移、流淌、滴落无位移、流淌、滴落符合2低温柔性/-25/无裂纹无裂纹符合3不透水性/0.3MPa,120min/不透水不透水符合4拉伸性能拉力纵向N50mm2200326符合5横向N50mm2003046最大拉力时伸长率纵向%150205符合7横向%1502493、JS防水涂料性能指标（根据GB/T23445-2009）:第7页序号检测项目单位技术要求实测结果单项结论1拉伸强度无处理MPa1.21.5符合2断裂伸长率无处理%2200266符合3低温柔性/70°C/无裂纹无裂纹符合4不透水性/0.3MPa,30min/不透水不透水符合4、水泥基渗透结晶型防水涂料性能指标（根据GB18445-2001）:序号检测项目单位技术要求实测结果单项结论1抗折强度MPa2.83.8符合2抗压强度MPa215.020.8符合3带涂层混凝土的抗渗压力MPa实测值0.9符合4抗渗压力比（带涂层）%2250300符合4.3抽检数量及频率对于卷材，大于100O卷抽5卷，每5001000卷抽4卷，100499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验；对于涂膜类，每Iot为一批，不足10t按一批抽样。5. 4现场材料局部不合格时的应急办法4. 4.1CGP强粘高分子防水卷材局部不合格时的应急办法1、空鼓：卷材在粘贴过程中因温度、粘贴方法引起的空鼓。应急方法：用美工刀将空鼓的地方划开，并用水泥胶在划开的卷材内进行涂抹，并粘贴划开后的卷材，再划一块新的同材性卷材，在划开的卷材痕迹上铺贴，以防渗漏。2、交叉作业被破坏：在各个工序之间交叉作业导致局部卷材破坏，而导致出现渗漏现象。应急方法：重新划一块新的同材性卷材，直接对被破坏卷材部位进行铺贴，以防渗漏。五、施工进度计划（一）施工段的划分结合工程具体情况，各施工段工作交叉进行。（二）施工工期按甲方要求完成。（三）劳动力的配备及工种配合此防水施工方法一般由防水专业人员操作，根据工作面大小配备人员，每3000r112的施工配备一组人员，每组人员6人，二人清理浮灰，二人配料运料，二人止水拉杆头处涂抹施工及防水卷材施工。防水施工队人员组成，应具备以下条件。1、施工队具备四川省建委审核的“资质证书”。2、施工技术人员必须持证上岗。3、施工工具的准备主要施工用具名称用途名称用途条帚清理基层铲刀清理基层小型油漆桶装混合料小抹子修补基层、卷材收边铁皮小刮板复杂部位涂刮油漆刷涂刷基层处理剂橡胶刮板涂刮混合料美工刀裁减卷材裁剪刀裁剪胎体增强材料卷尺量测、检查六、地下室防水施工技术措施(一)地下室底板防水施工1、底板防水施工做法(1)地基处理(2) 100厚C20细石混凝土垫层(3) 2mm厚CGP强粘高分子防水卷材(双面粘)(4) 50厚C20细石混凝土保护层(5)钢筋混凝土结构层2、底板防水施工工艺基层清理找平一放线一砌筑砖胎膜一局部附加层施工一配制水泥胶一基面涂刷水泥胶A四周热熔卷材至砖胎膜顶部一铺贴CGP强粘高分子防水卷材一涂刮或碾压排气完成面清理、检查一检查验收防水保护层施工产品说明：CGP强粘高分子防水卷材是一种自身能与基面粘结的防水、密封材料。该产品耐低温性能好，是地铁、隧道和不可动火现场最佳的防水、防潮和密封材料，还适用于管道的防水、防腐工程。产品特点：(1)、不用粘结剂，也不须加热烤至熔化，只须撕去隔离层，即可牢固地粘结在基层上。施工方便且施工速度极快。(2)、具有橡胶的弹性，延伸率极佳，很好地适应基层的变形和开裂。(3)、具有优异的对基层的粘接力，粘接力往往大于其剪切力(粘合面外断裂)。(4)、有自愈性，即卷材在遭遇穿刺或硬物嵌入时，会自动与这些物体愈合为一体，故仍能保持良好的防水性能。(5)、施工安全，不污染环境，施工简便干净，容易做到现场文明施工。(6)、除主体材料外，表面材料聚乙烯膜也具有优良的防水性和很高的强度，因此防水具有双重保险性。(7)、耐腐蚀：该卷材具有很好的耐酸，耐碱，耐化学腐蚀，在各种环境中具有优良的耐老化性能。应用范围：适用于工业与民用建筑的屋面、地下室、室内、市政工程和蓄水池、游泳池以及地铁隧道防水。还适用于木结构和金属结构屋面的防水工程。特别适用于不宜动用明火的石油库、化工厂、纺织厂、粮库等再防水工程。3、清理基层防水层施工前，基层必须牢固，无松动、起砂等缺陷，必须将基层表面的尘土等杂物清除干净，防水基层不得有积水现象，如有凹凸不平、脚印等缺陷，必须进行处理。基层阴阳角部位做成均匀一致、平整光滑的折角或圆弧，圆弧半径不小于50mm的圆弧。规范规定和设计要求，平屋面采用结构找坡23%,采用材料找坡宜为22%,天沟、檐沟纵向找坡21%,沟底水落差不得超过200mm;立墙及檐口卷材应埋入墙的凹槽内，用浸泡过沥青的防腐木条或金属压条钉牢封严，固定钉的最大钉距W900mm,并用密封材料嵌填封严；经常清扫尾面灰层避免堵塞。4、防水层老化腐烂的原因是，未作保护层或保护层做的不均匀，有漏做、少做；防水层厚度不够；平时缺乏维修，天沟未做定时清扫，积灰堵塞积水。防治处理措施：做保护层，如用绿豆砂、云母或蛭石、水泥砂浆面层、水泥砂浆块体、浅色涂料等做保护层。绿豆砂做保护层。应采用洁净的绿豆砂，铺设前应清洁预热，均匀撒铺，不能漏铺，用平板轻压，使绿豆砂与沥青玛蹄脂粘结牢固，清扫未粘结的绿豆砂；云母或蛭石做保护层时首先过筛把细粉料除去，撒铺应均匀，不得露底，多余的云母或蛭石应清除；用水泥砂浆面层做保护层和细石钢筋混凝土材料做保护层均应按规范要求留设分格缝，表面抹光压平，水泥砂浆面保护层的分格面积W100m2,分格缝宽N20mm,保护层表面应平整、压光。做好防水卷材的保护层是防止卷材老化腐烂的主要措施。5、尿墙的原因是，檐口细部处理不当，有的收头敞开着口，有的泛水高度不够，立面未固定牢固，未作镀锌铁皮泛水；缺乏维护，雨水管积灰堵塞、天沟积水。防治处理措施：对屋面雨水口，如墙、变形缝、檐口、天窗、烟囱和通过屋面的管道等细部处理，做到构造合理，节点严密，在与基层的交接处和转角处，找平层均应做成圆弧形，使用不同的防水卷材，找平层应做不同的圆弧半径。沥青防水卷材的圆弧半径应在10015Omm,高聚物改性沥青防水卷材的圆弧半径应在20mm,合成高分子防水卷材，近几年来由于其施工方便而得到广泛应用。很多施工单位在女儿墙、变形缝、檐口、天窗等处的转角处做找平层施工时，忽视了应做的弧度，易产生尿墙。6、变形缝漏水的原因是：变形缝所用材料和构造形式选择不当，不能适应结构变形；止水片连接处及预埋铁件处混凝土未捣固密实；变形缝高度不够。防治处理措施：选用变形能力强、构造形式简单的止水带做变形材料，加强连接处混凝土捣实，保持位置正确；变形缝两侧砌体上部；变形缝内应填充沥青麻丝或聚苯乙烯泡沫塑料，上部填
