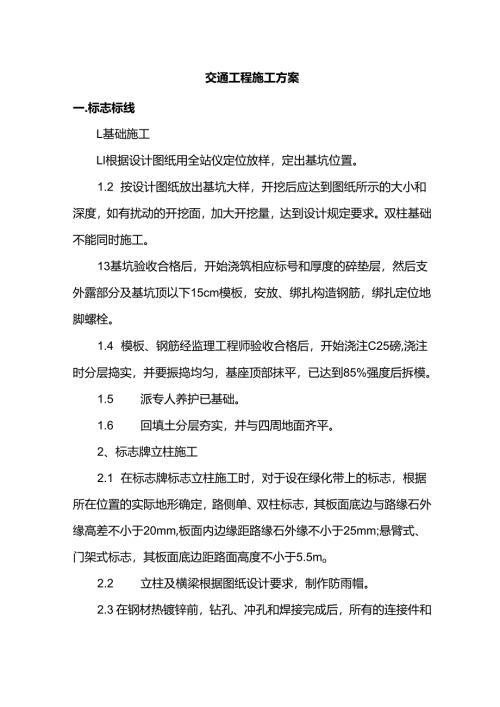

交通工程施工方案一.标志标线L基础施工Ll根据设计图纸用全站仪定位放样，定出基坑位置。1.2 按设计图纸放出基坑大样，开挖后应达到图纸所示的大小和深度，如有扰动的开挖面，加大开挖量，达到设计规定要求。双柱基础不能同时施工。13基坑验收合格后，开始浇筑相应标号和厚度的碎垫层，然后支外露部分及基坑顶以下15cm模板，安放、绑扎构造钢筋，绑扎定位地脚螺栓。1.4 模板、钢筋经监理工程师验收合格后，开始浇注C25磅,浇注时分层捣实，并要振捣均匀，基座顶部抹平，已达到85%强度后拆模。1.5 派专人养护已基础。1.6 回填土分层夯实，并与四周地面齐平。2、标志牌立柱施工2.1 在标志牌标志立柱施工时，对于设在绿化带上的标志，根据所在位置的实际地形确定，路侧单、双柱标志，其板面底边与路缘石外缘高差不小于20mm,板面内边缘距路缘石外缘不小于25mm;悬臂式、门架式标志，其板面底边距路面高度不小于5.5mo2.2 立柱及横梁根据图纸设计要求，制作防雨帽。2.3 在钢材热镀锌前，钻孔、冲孔和焊接完成后，所有的连接件和附加件应适合标志安装要求，并符合道路交通标志和标线的要求。2.4 基础已强度达到要求后，并得到监理工程师的审批后，安装支撑结构。门架横梁加工时按照图纸要求预先预拱，预拱度为50mm,悬臂预拱度为40mmo2.5 钢支撑结构立柱、法兰盘、抱箍及连接螺栓等钢结构均采用热镀锌处理，螺栓、螺母等连接件的镀锌量为350g11其余均为550gm2o2.6 立柱安装所需主要设备及安装工艺：8T吊车一辆，高空作业车一辆，运输车一辆。对于双柱和单柱，我们计划立柱镀锌完毕后，运输车直接把立柱运到工地，用8T吊车安装在相应桩号的基础上；对于单悬，将板面固定在立柱和横梁上后，再一起安装。3、安装3.1 标志安装位置、结构、板面应与设计相符。只有当基础混凝土经7天养护后，方可在其上面进行架设支柱和标志。各种半成品运到现场，全面自检合格，并经监理工程师验收合格后进行安装。将底座法兰盘调整符合要求后，将立柱安装就位。立柱竖直度误差不超过±3mmm,利用吊车将标志牌安装就位，并使其满足设计要求。路侧式标志应尽量减少标志板面对驾驶人员的眩光，在安装时尽可能与道路中线垂直，禁令标志和指示标志为045。，指路标志和警告标志为0100o3.2 为减少标志板面对驾驶员的眩光，路侧设置的标志和悬空标
