中小型水利水电工程外观质量评定规程(江西省2018版).docx

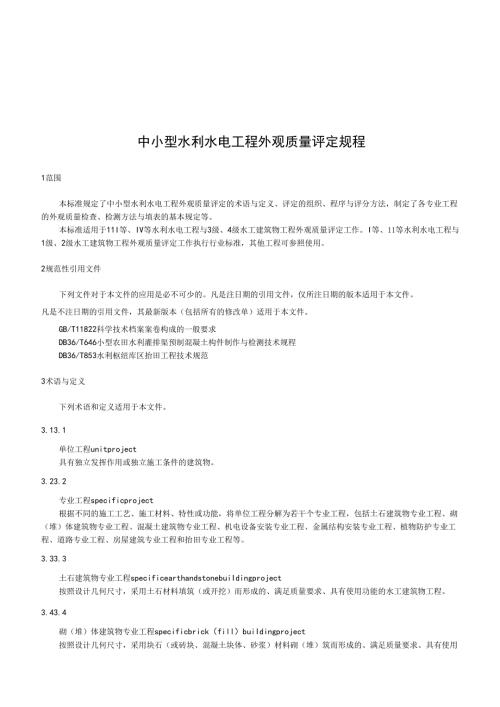

中小型水利水电工程外观质量评定规程1范围本标准规定了中小型水利水电工程外观质量评定的术语与定义、评定的组织、程序与评分方法，制定了各专业工程的外观质量检查、检测方法与填表的基本规定等。本标准适用于11I等、IV等水利水电工程与3级、4级水工建筑物工程外观质量评定工作。I等、11等水利水电工程与1级、2级水工建筑物工程外观质量评定工作执行行业标准，其他工程可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T11822科学技术档案案卷构成的一般要求DB36/T646小型农田水利灌排渠预制混凝土构件制作与检测技术规程DB36/T853水利枢纽库区抬田工程技术规范3术语与定义下列术语和定义适用于本文件。3.13.1单位工程unitproject具有独立发挥作用或独立施工条件的建筑物。3.23.2专业工程specificproject根据不同的施工工艺、施工材料、特性或功能，将单位工程分解为若干个专业工程，包括土石建筑物专业工程、砌（堆）体建筑物专业工程、混凝土建筑物专业工程、机电设备安装专业工程、金属结构安装专业工程、植物防护专业工程、道路专业工程、房屋建筑专业工程和抬田专业工程等。3.33.3土石建筑物专业工程specificearthandstonebuiIdingproject按照设计几何尺寸，采用土石材料填筑（或开挖）而形成的、满足质量要求、具有使用功能的水工建筑物工程。3.43.4砌（堆）体建筑物专业工程specificbrick（fill）buiIdingproject按照设计几何尺寸，采用块石（或砖块、混凝土块体、砂浆）材料砌（堆）筑而形成的、满足质量要求、具有使用功能的水工建筑物工程。3.53.5混凝土建筑物专业工程specificconcretebuiIdingproject按照设计几何尺寸，采用混凝土材料浇筑而形成的、满足质量要求、具有使用功能的水工建筑物工程。3.63.6机电设备安装专业工程specificeIectromechanicaIequipmentinstaIIationproject按设计要求，将机电设备组装并安置在确定部位的工程。水利水电工程中的机电设备通常指各种形式的主机、主机附件、辅机、升降压变电站、电缆及电气盘柜等。3.73.7金属结构安装专业工程specificmetaIstructureinstaIIationproject按设计要求，将金属结构件装配并安置在确定部位的工程。水利水电工程中的金属结构通常指各种形式的闸门、启闭机、钢管、拦污栅等有关的结构和设备等。3.83.8植物防护专业工程specificpIantprotectionproject按照设计要求，种植草皮、树木等植物材料而形成的、满足质量要求、具有防护功能的工程。3.93.9道路专业工程specificroadproject为陆地交通运输服务，通行各种机动车、人畜力车及行人的各种路及其附属设施的统称。3.103.10房屋建筑专业工程specifichouseproject各类房屋建筑及其附属设施和与其配套的线路、管道、设备安装工程及室内外装修工程。3.113.11抬田专业工程specificpaddingfarmlandproject将水库浅水淹没区的耕地，抬高至不低于土地征用线。浸没区的耕地按照浸没治理的要求进行抬高，并对抬高后的耕地进行田间工程建设，完善农田灌排条件，使被抬高后的耕地满足农业生产要求而采取的人工措施。3.123.12夕卜观质量quaIityofappearance通过必要的检查和检测所反映的工程外表质量。3.133.13外观质量检查appearancequaIityinspection通过观察、目测、检查方式对工程获得的外在质量感知评价。3.143.14外观质量检测appearancequaIitytest通过仪器、设备手段对工程进行量测获得的外在质量数据进行评价。3. 153.15观感质量aestheticaIquaIity对工程实体中由评定人员通过观察、目测、体验，综合对其给出的外在质量评价。4基本规定3.1 一般规定3.1.1 水利水电工程外观质量评定采用外观质量检查、外观质量检测相结合的方式进行。3.1.2 水利水电工程外观质量评定按单位工程进行；评定时按专业工程划分，并按专业工程逐项进行评定。3.1.3 主体工程开工前，项目法人应组织监理、设计、施工等单位划分单位工程中的专业工程组成。施工单位根据不同专业工程在单位工程中功能的重要性和投资比重计算权重，送监理单位复核，报项目法人确认。各专业工程的权重之和应为1,其权重5%以下的不参与评定，但对工程项目外观质量评定有较大影响的除外。工程实施过程中，需对外观质量评定的专业工程及其权重进行调整时，项目法人应对专业工程及其权重进行重新确认。3.1.4 在外观质量评定工作中，根据选定的专业工程外观质量评定检查检测内容进行评定；其他未选定的专业工程应在水利水电工程外观质量评定表中用斜线表示；若有未列出的其他专业工程，其外观质量评定内容、质量标准、检查检测频率与方法，由项目法人组织监理、设计、施工等单位根据工程特点和相关技术标准及要求（如新技术、新工艺、设计要求和设备生产厂商的技术说明书等）进行补充，确定后报水利工程质量监督机构（以下简称质量监督机构）备案。3.1.5 外观质量评定工作应在单位工程完工后进行。单位工程完工前，部分工程部位因工程蓄水、投入使用等原因将长期淹没，项目法人应提前组织对淹没范围内的工程进行外观质量评定检查检测工作，并将此部分资料列入单位工程外观质量评定的资料中。4. 1.6外观质量评定应具备以下条件：a）所含分部工程质量全部合格；b）质量事故已按要求进行处理；c）工程实体质量经相应资质等级的检测单位检测，且无影响工程结构安全等质量隐患。4.1.7 水利水电工程外观质量等级分为优良、合格、不合格三个等级，以得分率表示，即：外观得分率。=权重后实得分xlOO%权重后应得分（1）其中，外观质量得分率：优良085%;合格70%S0<85%;不合格0<70%4.1.8 各专业工程中的评定内容按检测和检查两种方法进行评定，其实得分按以下方法计算：a）各检测项目的实得分工检测点的合格率X标准分；b）各检查项目的实得分工赋分率X标准分。注：1）赋分率区间：一区：90.0-100%；二区：70.0%-89.9%；三区：0-69.9%。（小数点后保留一位）2）外观质量评定过程中，检测项目不符合要求或检查项目赋分率在三区的，施工单位应及时处理。4.1.9 1.9有质量缺陷的专业工程或外观质量得分率小于70%的工程，施工单位应及时处理。处理方案应经监理单位审核、项目法人批准。处理完成后，经施工单位自评，监理单位复核，再由项目法人组织监理、设计、施工等单位重新进行外观质量评定。4.1.10水行政主管部门及质量监督机构对水利水电工程外观质量评定工作进行监督。4.1.11水利水电工程外观质量评定，除应符合本标准要求外，尚应符合国家及行业有关标准的规定。4.2评定组织与程序4.2.1评定组织4.2.1.1单位工程完工后，项目法人应组织监理、设计、施工及工程运行管理等单位组成工程外观质量评定组，现场进行工程外观质量检验评定并将评定结论报质量监督机构核备。参加工程外观质量评定的项目法人、监理、设计、施工单位等人员应具有相关专业的工程师以上技术职称或相应执业资格。评定组人数应不少于5人。项目法人应提前5个工作日通知质量监督机构，质量监督机构可该派员列席参加。4.2.1.2水利水电工程外观质量评定工作由项目法人技术负责人或质量负责人主持，也可委托总监理工程师负责。4.2.1.3质量监督机构可通过现场或成果性文件检查等方式开展监督管理工作。4.2.2评定程序4.2.2.1项目法人宣读组建外观质量评定组成员名单，由评定组推荐产生评定组组长，评定组长负责安排评定工作。评定组可分为外观质量检查小组和检测小组。4.2.2.2项目法人介绍单位工程有关建设和质量抽检情况，评定组人员熟悉外观质量评定标准及有关设计图纸、文件。4.2.2.3评定组依据项目法人确认的外观质量评定资料，选定对应的专业工程外观质量评定检查检测内容。4.2.2.4评定组人员察看工程现场，对单位工程外观质量进行检查和检测，按外观质量标准进行评定。4.2.2.5根据工程建设实际情况，项目法人委托具有相应检测资质的单位按外观质量评定的各专业工程要求进行检测，检测数据应作为外观质量评定的依据。4.2.3评定方法4.2.3.1依据项目法人和评定组提供的外观质量检查检测结果，按照各专业工程评定内容的外观质量标准和赋分标准，结合现场察看情况，对各专业工程评定内容进行评分。4.2.3.2各专业工程除权得分率之和即为单位工程的外观质量得分率。D=Qi式中：。一单位工程的外观质量得分率（%）；n单位工程中专业工程的个数。4. 2.3.3单位工程中，各专业工程的得分率与经确认的该专业工程权重的积为该专业工程的外观质量除权得分率。Qi=PiXqi式中：2.第i个专业工程的外观质量除权得分率（%）；/一第”个专业工程的权重。4. 2.3.4各专业工程的实得分除以应得分为各专业工程的外观质量得分率。kM-P.=×1OO%（4）J=1一式中：匕一第i个专业工程的得分率（%）；%第,个专业工程中第/个评定项目的应得分；上一该专业工程评定项目的个数。5. 2.3.5单位工程中，专业工程中各评定项目的实得分之和即为该专业工程的实得分。Mi=Zr式中：Mi第i个专业工程的实得分；勺一第i个专业工程中的第/个评定项目的实得分；上一为该专业工程中评定项目的个数。6. 土石建筑物专业工程6.1 一般规定土石建筑物专业工程的外观质量评定项目内容为：高程、几何尺寸、边坡坡度、坡面平整、轮廓线、曲面与平面联结。6.2 土石建筑物专业工程外观质量评定5.2.1土石建筑物专业工程外观质量标准及赋分标准见表I0表1土石建筑物专业工程外观质量标准及赋分标准项次评定项目评定内容质量标准标准分1高程高程偏差符合设计要求或允许偏差15堤土方堤顶：15cm、平台：-IOCm+15cm洞室石方洞室：无结构要求：-10Cm20Cm有结构要求：15Cm压浸高程：大于设计值+设计沉降值疏浚河底高程：±20cm,平均值不大于设计高程2几何尺寸长或宽、径向尺寸（洞室）偏差符合设计要求或允许偏差15堤土方堤顶宽：-5Cm+15cm、平台宽：-IOCm+20cm压浸宽度：±30cm,平均值不小于设计压浸宽度疏浚河道中心：20cm河道宽度：÷30cm,平均值不小于设计底宽洞石方洞室：无结构要求：-10Cm20Cm有结构要求：15Cm3坡度坡度偏差不陡于设计值154轮廓线轮廓线偏差土方填筑允许凹凸偏差：3cm/15m205坡面平整坡面、顶面平顺一区：表面平整，棱线顺直；二区：表面较平整，棱线较顺直；三区：表面不平整，棱线不顺直206曲面与平面联结顺直度一区：圆滑过渡，曲线流畅；二区：平顺联结，曲线基本流畅；三区：
